DIY na fizę-lampa plazmowa

Witam!

Zrobiłem lampę plazmową w celu oddania jej na fizykę, jako mój eksperyment. Moja lapma jest nieco inna niż ta na trafie WN, która jest tak często powielana i publikowana przez elektrodowiczów na właśnie tym forum. Schemat i wszelką pomoc w wykonaniu tej lampy udzielił mi jeden z elektrodowiczów: fysiek. Bez niego projektu bym sam chyba nie wykonał, ponieważ miałem przykładowo problem z podłączeniem trafa. Oto jego stronka z wykonaną przez niego lampą oraz całym jej opisem:

http://lampaplazmowa.110mb.com/

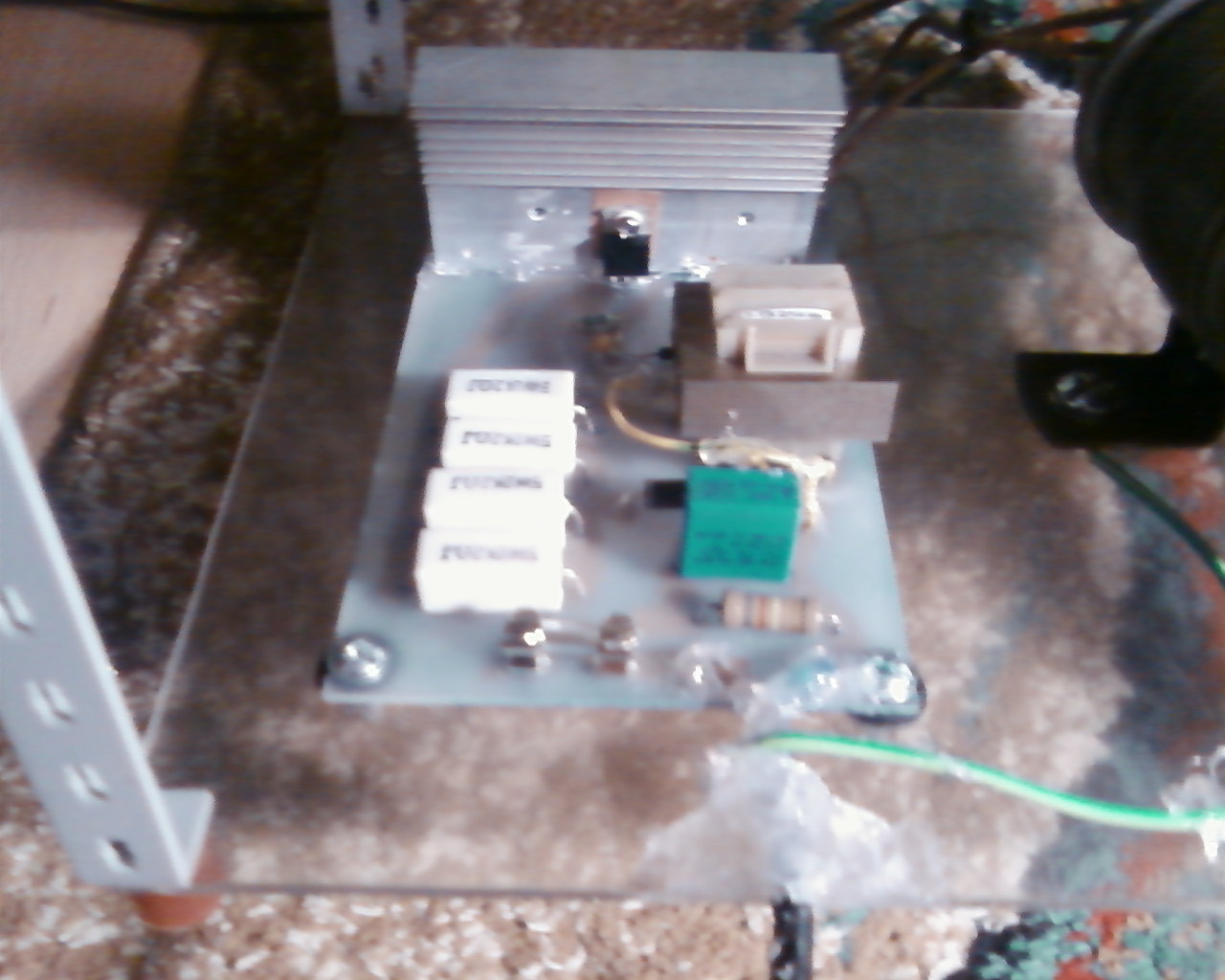

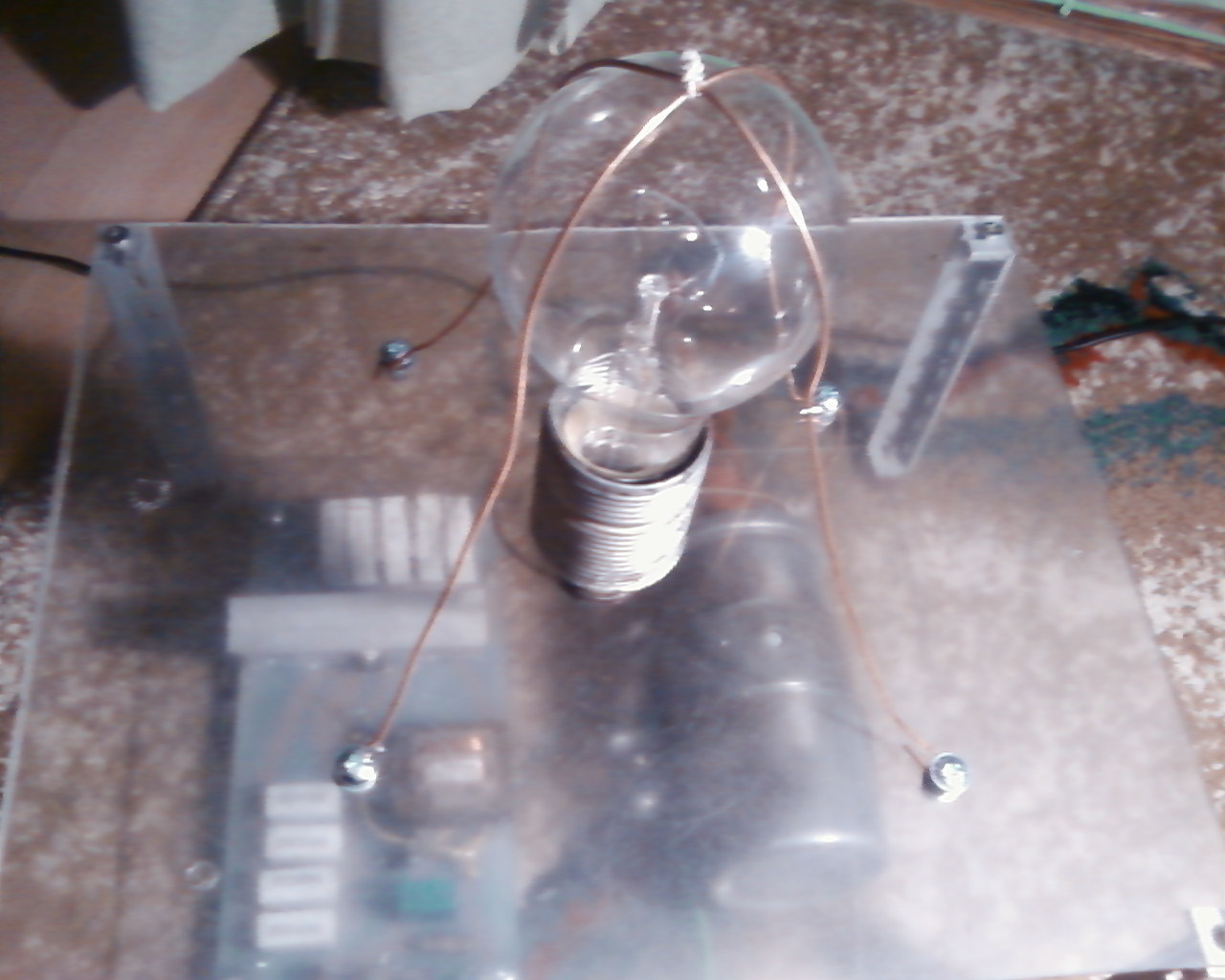

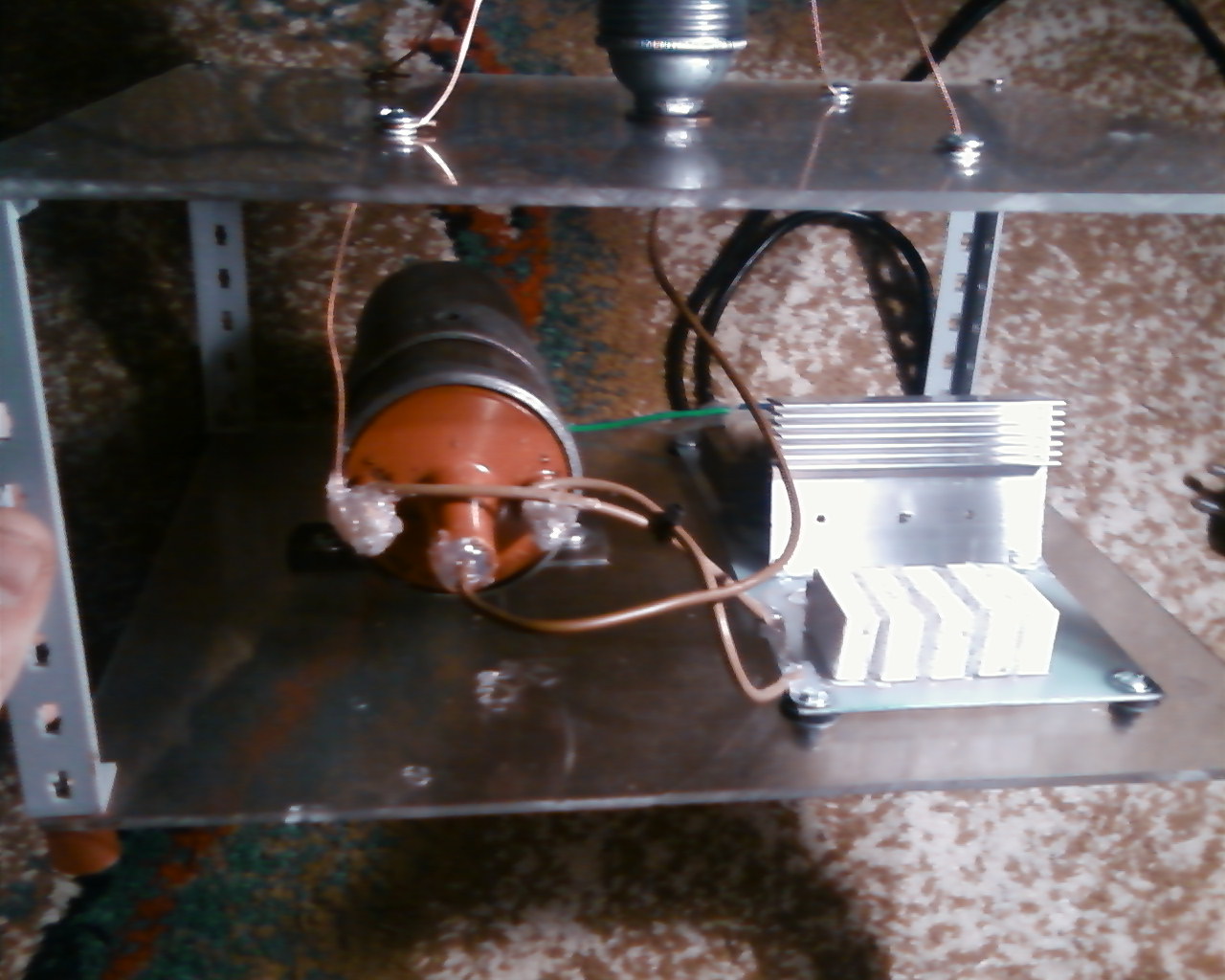

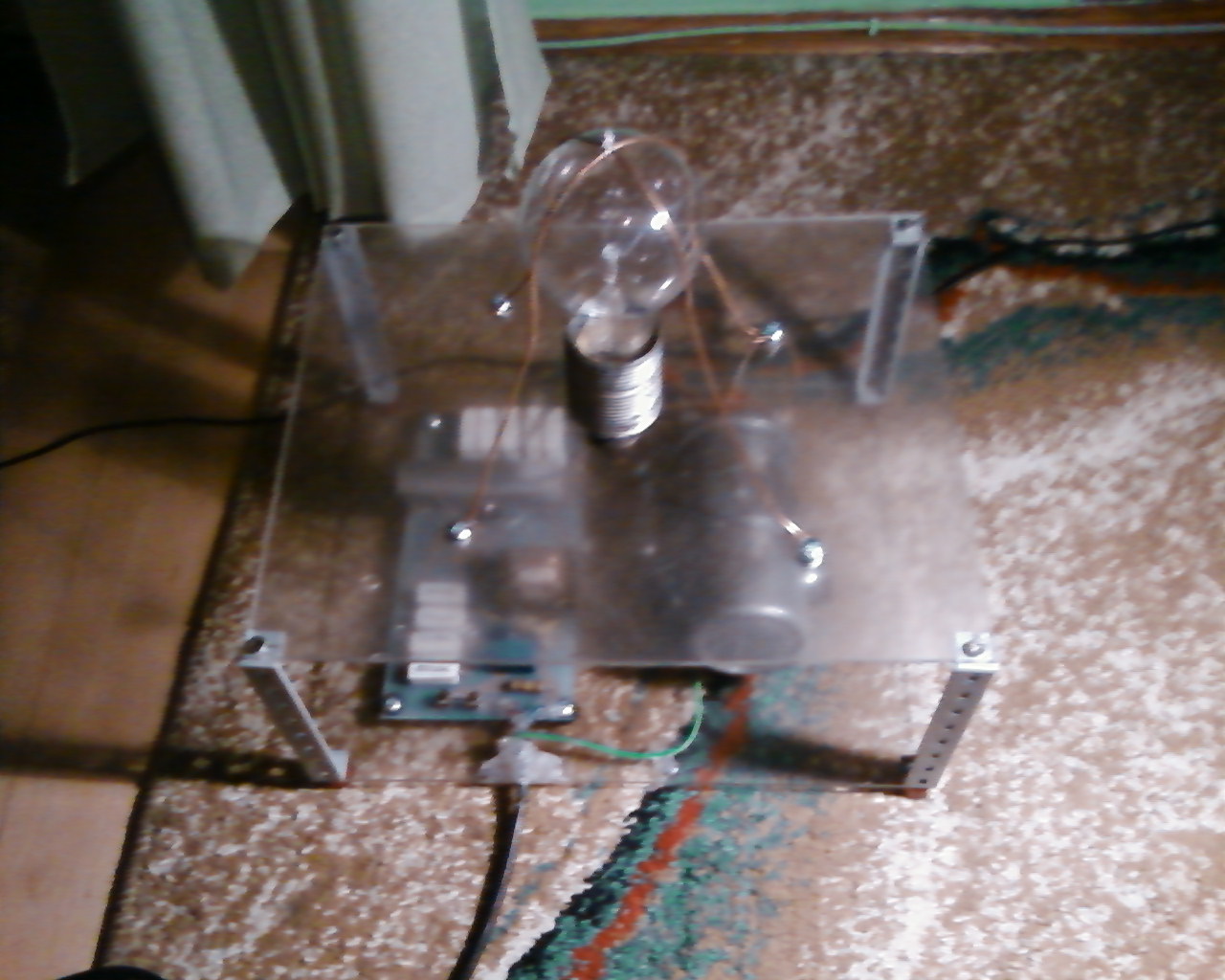

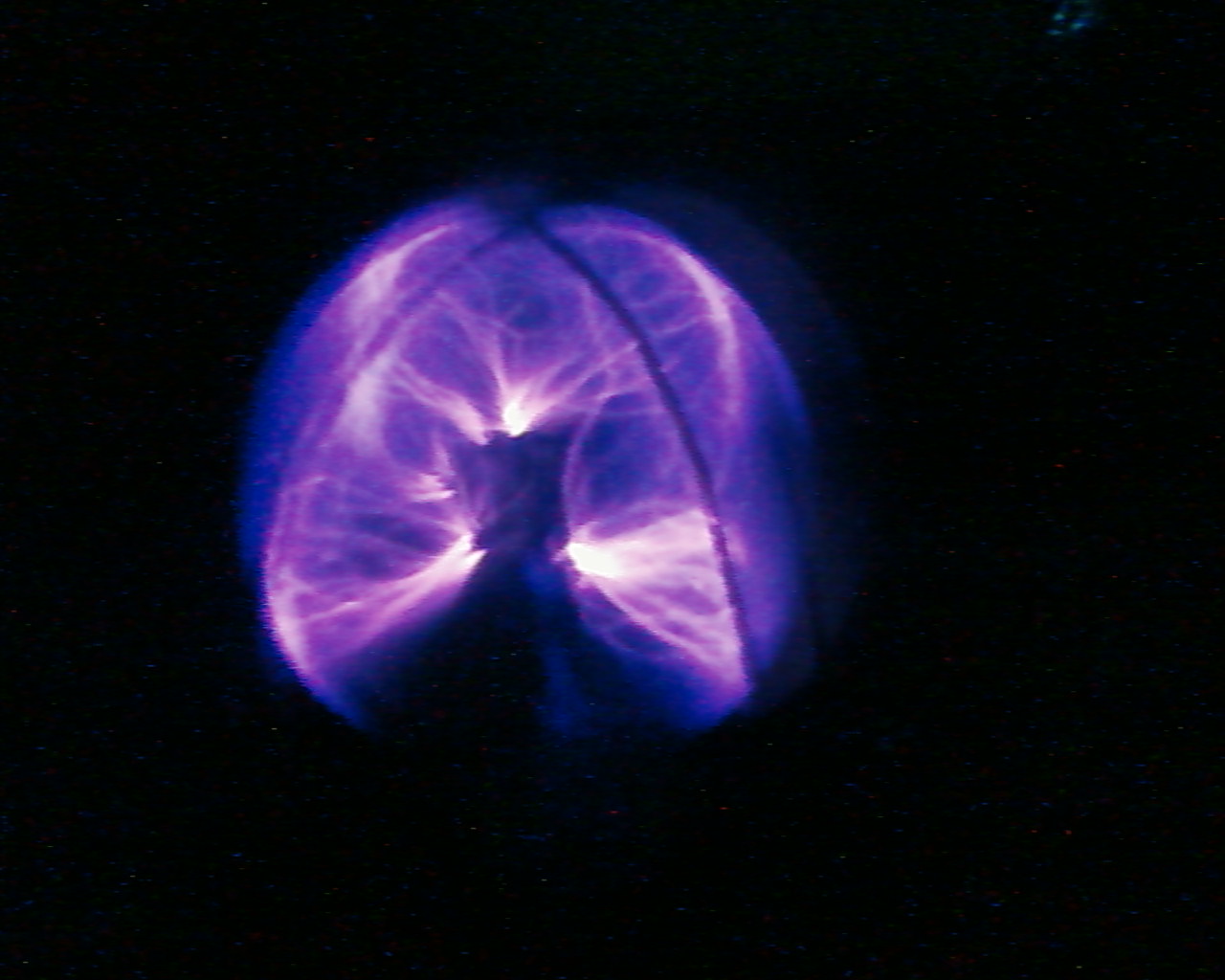

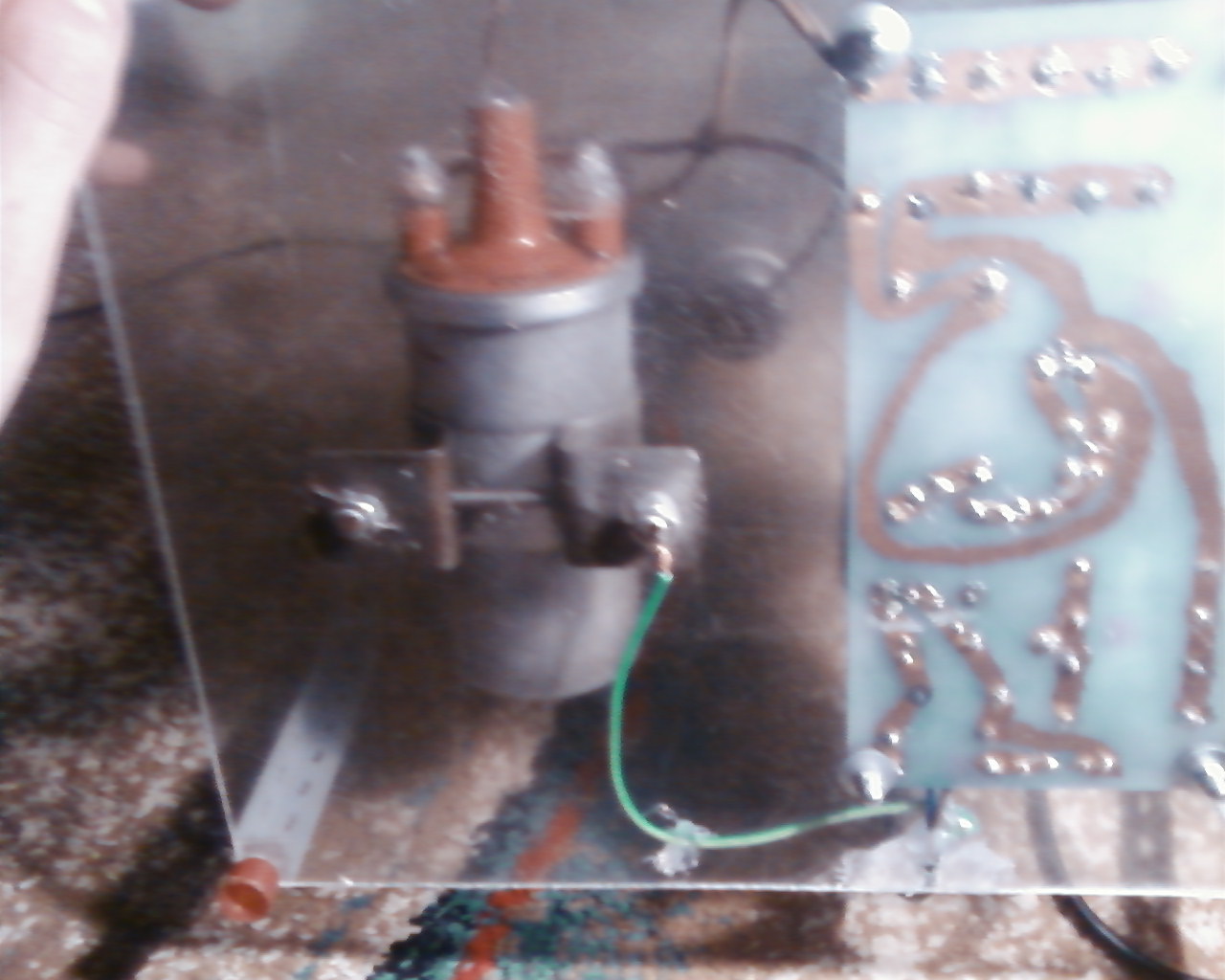

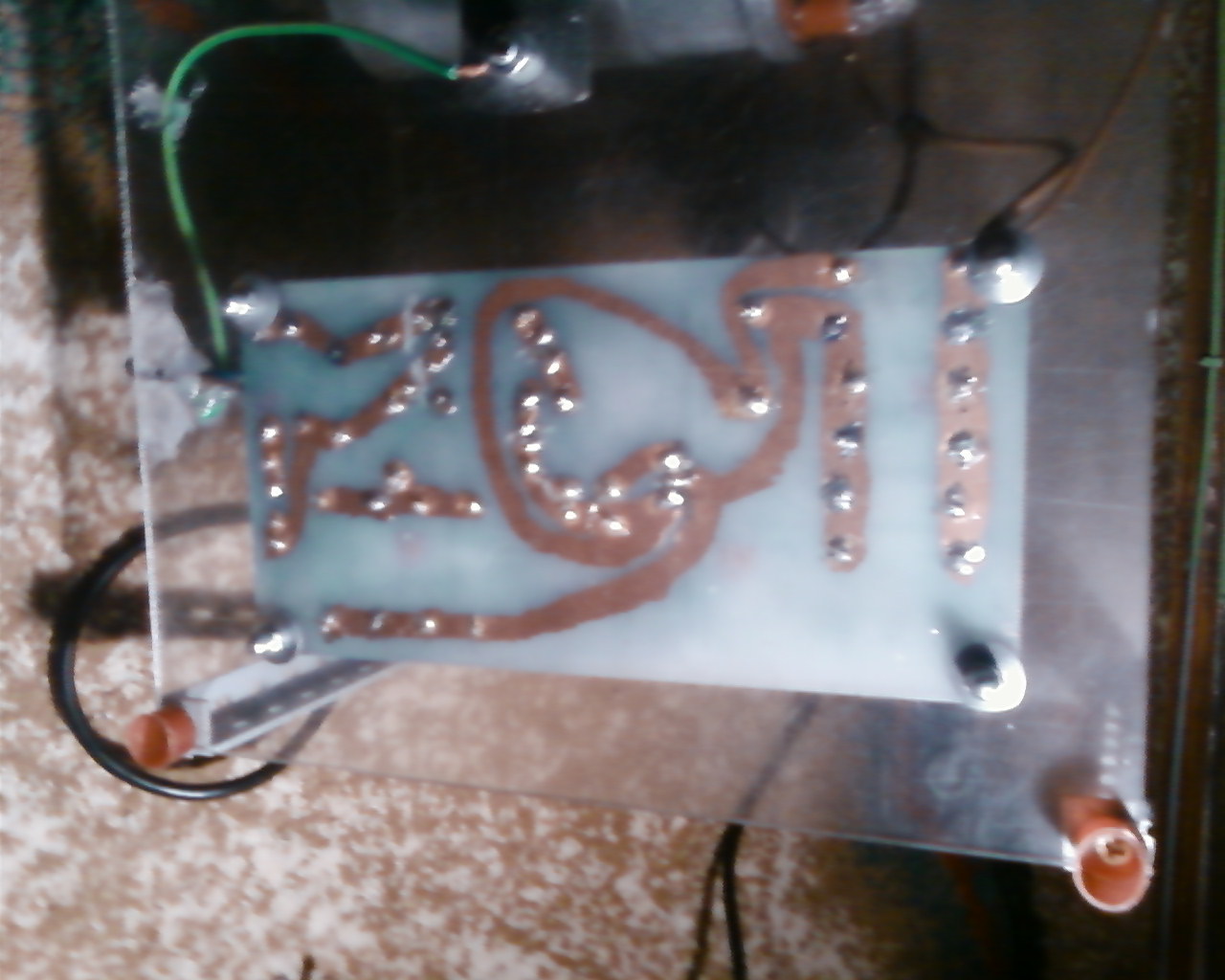

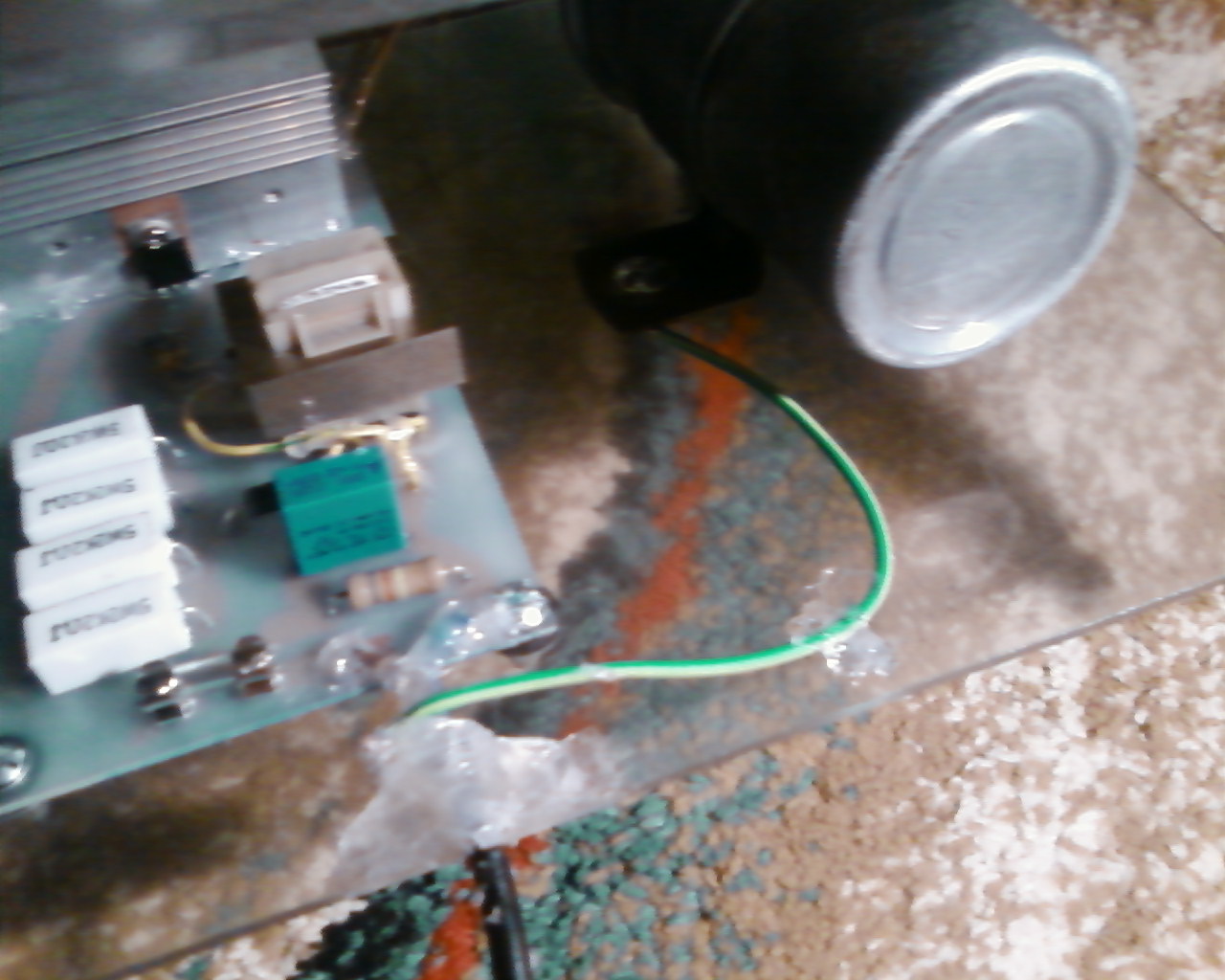

W tej lampie zbędne jest wszelkie chłodzenie, lecz na wszelki wypadek założyłem mały radiator na tyrystor. Jak widać ze zdjęć lampa jest zbudowana na cewce zapłonowej jednobiegunowej. W mojej lampie nie wolno dotykać drutu na bańce bo jest podłączony pod zasilanie do cewki co widać na zdjęciach. Gdy dotyka się samej bańki, to jak w innych lampach można zaobserwować jak plazma w bańce porusza się z naszym palcem w żarówce. Użyta żarówka ma 150WAT lecz można, a nawet należy stosować 200WAT. Ścieżki zrobione lakierem do paznokci na laminacie jednostronnym. Klej, którego użyłem trochę szpeci, ale nie miałem śrubek do zacisku kabelków. Druty na bańce powinny bardziej do niej przylegać(byłby wtedy większy efekt oraz nie słychąć by było wyładowań w żarówce). Sami oceńcie jak wyszła:)

Cały opis lampy znajduje się na stronce:

http://lampaplazmowa.110mb.com/

Film z działania lampy:

http://www.youtube.com/watch?v=V3aly7rGgxw

Filename:	Schemat.gif	Download
Contents:
Filesize:	205.5 KB
Punkty:	0.00

ozeh
Poziom 10

Joined: 03 Jul 2007
Posts: 49
Location: Biała Podlaska

#2 30 Mar 2008 04:07

Re: DIY na fizę-lampa plazmowa

Lampa wyszła bardzo ciekawie ale ten drut na żarówce aż wola o pomste do nieba. Na żarówke mógłbyś postawic jakąś dużą szklaną bańke albo zabudować to plexą. Dobrze by było gdybyś i dół jakoś zabezpieczył bo skoro chcesz oddać ją do szkoły to lepiej żeby była "idiotoodporna".

Świetnie wygląda zapalona. Gratuluje projektu.

HeloMelo
Poziom 16

Joined: 25 Feb 2008
Posts: 335
Location: Polkowice

#3 30 Mar 2008 04:14

Re: DIY na fizę-lampa plazmowa

Niezle. Tylko pokryj plytke odrobina cyny zeby sie nie "spalila"... I zabezpiecz ja lakierem przed przypadkowymi zwarciami i na przyszlosc jak bedziesz publikwac jakies swoje DIY to nie pisz co nie przylega, co nie pasuje tylko zrob to porzadnie i potem opublikuj bez tych wszytkich dopiskow co tu nie dolega co bys to zmienil...

Ale finalnie fajny efekt no i dziala :)

Pozdrowienia :)

Bertas1991
Poziom 1

Joined: 01 Mar 2008
Posts: 1
Location: Ostrowo

#4 30 Mar 2008 08:42

Re: DIY na fizę-lampa plazmowa

Fajna lampa... Tylko jedno pytanie, ilu woltową cewke zstosowałeś???

Google

Google Adsense

# 30 Mar 2008 08:42

Szuler17
Poziom 19

Joined: 11 Jan 2008
Posts: 660
Location: Wyszków

#5 30 Mar 2008 09:27

Re: DIY na fizę-lampa plazmowa

Podoba mi się, nieco inna niż wszystkie. Ale pomyśl nad tym zabezpieczeniem przed "przypadkowym" dotknięciem z ciekawości :D

BLADE911
Poziom 9

Joined: 26 Oct 2007
Posts: 43
Location: TBG

#6 30 Mar 2008 09:54

Re: DIY na fizę-lampa plazmowa

Efekt fajny... ale mogłeś to bardziej estetycznie wykonać jeśli chcesz to pokazać w szkole...drut na żarówce mogłeś dać cieńszy i mniej pokrzywiony... no i to zabezpieczenie... małe pytanie... jaki jest koszt tego cuda??
<pozdro>

Fsoliebhaber
Poziom 15

Joined: 24 Oct 2003
Posts: 216
Location: Gdańsk

#7 30 Mar 2008 10:14

Re: DIY na fizę-lampa plazmowa

Bertas1991 wrote:

Fajna lampa... Tylko jedno pytanie, ilu woltową cewke zstosowałeś???

Cewka z Polonez/Polski Fiat 125p czyli na 12V.

syn szklarza
Poziom 9

Joined: 11 Mar 2008
Posts: 33
Location: Świebodzice

#8 30 Mar 2008 11:21

Re: DIY na fizę-lampa plazmowa

Hyhy... na twojej stronce- fajne dystanse z długopisów :D Projekt bardzo ładny i estetyczny, ale ten drut na żarówce to duuże przegięcie.

123kamil321
Poziom 4

Joined: 07 Mar 2007
Posts: 10
Location: Katowice

#9 30 Mar 2008 11:54

Re: DIY na fizę-lampa plazmowa

Czy mi się wydaje czy radiator jest przyklejony termoglutem?

Google

Google Adsense

# 30 Mar 2008 11:54

ozeh
Poziom 10

Joined: 03 Jul 2007
Posts: 49
Location: Biała Podlaska

#10 30 Mar 2008 13:54

Re: DIY na fizę-lampa plazmowa

Wygląda na to, że do płytki jest przyklejony.

mosfet
Poziom 20

Joined: 10 Feb 2003
Posts: 913
Location: Wrocław

#11 30 Mar 2008 14:06

Re: DIY na fizę-lampa plazmowa

Gratuluję. Pierwsza konstrukcja jaką widzę na elce pozbawiona tego idiotyzmu w postaci trafa dużej mocy na 24V. Wyprostowana sieć zasila transformator WN. I tak trzymać !

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#12 30 Mar 2008 14:35

Re: DIY na fizę-lampa plazmowa

No gratuluje. Po długich bojach udało się to uruchomić. Na temat niektórych estetycznych spraw rozmawiałem z kolegą przez gg i mam nadzieje że weźmie to sobie do serca. Przygotowałem jest już nowy projekt...na podstawie starego, tańszy, prostszy ale ten spróbuje opublikować w EdW.

jurand87audio
Poziom 4

Joined: 12 May 2007
Posts: 8
Location: Świdnica

#13 30 Mar 2008 23:39

Re: DIY na fizę-lampa plazmowa

Witam.
osobiśćie zrobiłem projekt lampy plazmowej na trafie W.N.
mam u siebie żarówkę 100W/220V ma średnice ok. 100mm. podczas pracy lekko denerwująco "piszczy" ale u mnie jest podobny efekt wizualny i to bez tego dodatkowego drutu na żarówce..

projekt spoko..
ważne jak bardzo spodoba się nauczycielowi..:D

paBlas16
Poziom 7

Joined: 20 Mar 2008
Posts: 23
Location: Toruń

#14 31 Mar 2008 12:24

Re: DIY na fizę-lampa plazmowa

Mam głupie pytanie czy to jest niebezpieczne?

Google

Google Adsense

# 31 Mar 2008 12:24

żarówka rtęciowa
Poziom 23

Joined: 09 Jun 2005
Posts: 3106
Location: Pelplin

#15 31 Mar 2008 12:45

Re: DIY na fizę-lampa plazmowa

To urządzenie jest niebezpieczne jak się nie przestrzega podstawowych zasad BHP przy urządzeniach elektrycznych. Jedną z tych zasad jest nie dotykanie części pracującego urządzenia.

corsair
Poziom 9

Joined: 18 Oct 2007
Posts: 40

#16 31 Mar 2008 20:07

Re: DIY na fizę-lampa plazmowa

Mogłeś użyć cewki tesli zamiast żarówki.

Otaku9
Poziom 19

Joined: 01 Mar 2007
Posts: 700
Location: Krasnystaw

#17 02 Apr 2008 14:56

Re: DIY na fizę-lampa plazmowa

corsair wrote:

Mogłeś użyć cewki tesli zamiast żarówki.

to użądzenie charakteryzuje się niskim poborem mocy, dlatego bywa naywana zimną, i nie nadaje się do zasilania TC

Dodano po 9 [minuty]:

jurand87audio wrote:

"piszczy" trafo, twój projekt bieże dużo mocy, gdyż nie posiada tego przewodu u góry.
Pełni on rolę przeciwnego potencjału, gdzie w bardziej wymagających schematach niejest on potrzebny, gdyż tam przeciwnym poencjałem jest powietrze

krzysiekdg
Poziom 10

Joined: 16 Nov 2006
Posts: 48
Location: Dąbrowa Górnicza

#18 02 Apr 2008 17:46

Re: DIY na fizę-lampa plazmowa

Witam was tez sie przylacze do tematu.
Moja pierwsza lampe plazmowa zrobilem na 12V z wykorzystaniem:
ne555
2diod
1 cewka (najlepsze sa z czarno-bialego telewizora gdyz nie maja diod w sobie) problem... nie idzie tego dostac i ma duze gabaryty
1 opora
1 potecjometru
1 kondesator

dziala do tej pory i co najwazniejsze nie piszczy bo idzie oszalec od pisku.

Koszt tego nie jest duzy jakies 20zl

Otaku9
Poziom 19

Joined: 01 Mar 2007
Posts: 700
Location: Krasnystaw

#19 03 Apr 2008 12:52

Re: DIY na fizę-lampa plazmowa

krzysiekdg wrote:

taki układ jest b.fajny, potrafi ruszyć z dwóch baterii 9V i ładnie kopnie.
to że piszczy wynika z częstotliwości podawanej na trafo, rdzeń drga z częstotliwością kilku kHz czyli taką jak gwizdek w kolumnie.
gdy nie "piszczy",a układ działa, częstoliwość dawana przez układ 555 osiągnela 18kHz lub więcej a człowiek tego nie jest w stanie usłyszeć

bydlak
Poziom 15

Joined: 07 Nov 2007
Posts: 214
Location: Biłgoraj

#20 03 Apr 2008 18:15

Re: DIY na fizę-lampa plazmowa

bardzo fajny projekt!gratuluję

jokerrro
Poziom 9

Joined: 30 Oct 2007
Posts: 37
Location: pabianice

#21 05 Apr 2008 09:41

Re: DIY na fizę-lampa plazmowa

krzysiekdg wrote:

moglibyscie podac jakies namiary na ten schemacik??

jurand87audio
Poziom 4

Joined: 12 May 2007
Posts: 8
Location: Świdnica

#22 06 Apr 2008 18:36

Re: DIY na fizę-lampa plazmowa

witam.
troche mnie nie było..
gdyby ktoś chciał schemat to:

http://mylab.pwii.pl/

pozdrawiam

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#23 07 Apr 2008 07:53

Re: DIY na fizę-lampa plazmowa

Otaku9 wrote:

Bardziej wymagających?....to nie schodzi o schemat tylko o gaz w bańce. W fabrycznych lampach napięcie jonizacji jest mniejsze niż w żarówce i stad ten problem. Koszyk jest własnie po to żeby ułatwić wyładowania w żarówce i nie robić specjalnego uziemienia, czy co gorsze podłączac lampy do rur centralnego ogrzewania.

jokerrro
Poziom 9

Joined: 30 Oct 2007
Posts: 37
Location: pabianice

#24 10 Apr 2008 07:20

Re: DIY na fizę-lampa plazmowa

zaopatrzylem sie juz w cewke zaplonowa do budowy tej lampy. i ma ona jakby trzy wyprowadzenia. to glowne wyjscie to zapewne jest WN a te pozostale to ma znaczenie ktore wyprowadzenie gdzie podlacze?? nie ma na nich zadnych oznaczen.

Google

Google Adsense

# 10 Apr 2008 07:20

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#25 10 Apr 2008 11:05

Re: DIY na fizę-lampa plazmowa

Oczywiście że są oznaczenia!

jokerrro
Poziom 9

Joined: 30 Oct 2007
Posts: 37
Location: pabianice

#26 10 Apr 2008 12:11

Re: DIY na fizę-lampa plazmowa

te dwa wyprowadzenia roznia sie tylko tym ze jeden gwint sruby ma wieksza srednice a drugi ma mniejsza..

krzysiekdg
Poziom 10

Joined: 16 Nov 2006
Posts: 48
Location: Dąbrowa Górnicza

#27 12 Apr 2008 16:52

Re: DIY na fizę-lampa plazmowa

tu macie schemat.

NE555 lampa.JPG
Filesize:	7.57 KB

jokerrro
Poziom 9

Joined: 30 Oct 2007
Posts: 37
Location: pabianice

#28 22 Apr 2008 20:17

Re: DIY na fizę-lampa plazmowa

udalo sie zrobic!! dzieki wszystkim za pomoc!! chodzi elegancko ;] jeszcze tylko takie male pytanko, no moze dwa. czy to powinno tak glosno chodzic?? i jak moge zwiekszyc troche efekt bo wydaje mi sie ze na waszych zdjeciach jednak lepiej swieci. pozdrawiam!!

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#29 23 Apr 2008 07:10

Re: DIY na fizę-lampa plazmowa

Cicha nie będzie a to przez wyładowania między szkłem a koszykiem. Hałas mozna zmniejszyć przeż porządne naciągnięcie koszyka, najlepiej sprężynkami-zapobiegnie to luzowaniu drutów po ich nagrzaniu. Moc wyładowań można regulować wartościami kondensatorów magazynujących i rezystorów ograniczających prąd ladowania.

atarl
Poziom 14

Joined: 30 Jun 2006
Posts: 159
Location: szczecin

#30 23 Apr 2008 13:26

Re: DIY na fizę-lampa plazmowa

Szkoda tylko ze tej zarowni dotykac nie mozna. Wczesnie zrobilem sobie na transformatorze od TV i mozna bylo dotykac i nic nie kopalo. Ma ktos moze jakis pozadny schemat na cewke samochodowa zeby mozna bylo dotykac zarowke ?
