Schemat podłączenia czujnika ruchu

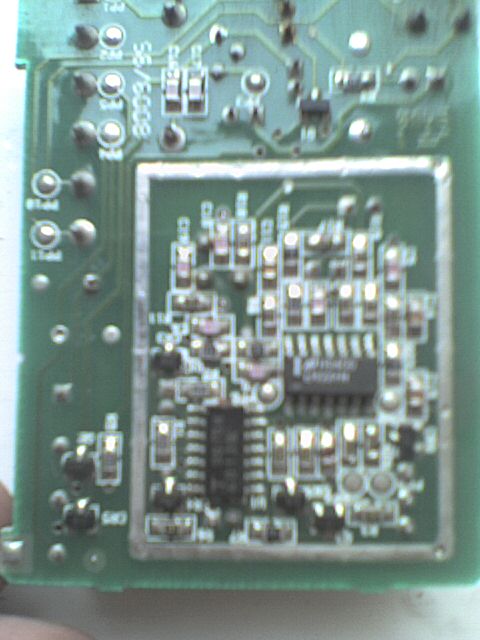

witam znalazłem wczoraj czujnik ruchu do od alarmu wydląda na cały ale nie jestep tego pewien wie ktoś jak to podłączyć ?
Schemat podłączenia czujnika ruchu
Schemat podłączenia czujnika ruchu
z gory dziękuje

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
hefid
Zasłużony dla elektroda
Zasłużony dla elektroda
Miasto: Warszawa
Dołączył: 17 Kwi 2002
Posty: 18189
Pomógł: 540
Ocena postów: 141
hefid
Zasłużony dla elektroda
Post#2 03 Kwi 2008 16:02

Re: Schemat podłączenia czujnika ruchu


Przeniosłem z: Schematu/instrukcji…

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
wieswas
Poziom 22
Poziom 22
Miasto: Pabianice
Dołączył: 02 Mar 2006
Posty: 1974
Pomógł: 175
Ocena postów: 22
wieswas
Poziom 22
Post#3 03 Kwi 2008 16:47

Re: Schemat podłączenia czujnika ruchu


Listwa zaciskowa ma 6 styków :
2 zaciski to plus i minus 12V
2 zaciski sygnałowe
2 zaciski przeciwsabotażowe
Na płytce jest przycisk dociskany obudową. Gdy otworzy się obudowę to przycisk przerywa obwód przeciwsabotażowy
i wzbudza alarm na linii SABOTAŻ
Wszystkie czujki oraz inne elementy alarmu są za pomocą linii
przeciwsabotażowej połączone szeregowo.
Tak więc przerwanie przewodu w dowolnym miejscu lub otwarcie
dowolnej obudowy wzbudza alarm.
Zwieranie lej linii w pobliżu centralki alarmowej , w celu oszukania
alarmu też się nie zda na nic. Koniec linii zamknięty jest rezystorem
i centralka wzbudza alarm także wtedy gdy rezystancja tej linii
jest za mała.
Jeżeli zaciski nie są opisane na płytce to można je poznać:
Równolegle do zasilania jest kondensator elektrolityczny
W szereg z przeciwsabotażem jest przycisk
Ostatnie 2 zaciski są więc alarmem wykrywającym ruch
Zasada działania to odbicie promieniowania podczerwieni
emitowanego przez tą płytkę.

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
Daniel-kaczor
Poziom 13
Poziom 13
Miasto: Łódź
Dołączył: 03 Kwi 2008
Posty: 140
Pomógł: 2
Ocena postów: 4
Daniel-kaczor
Poziom 13
Post#4 07 Kwi 2008 00:42  Autor tematu

Re: Schemat podłączenia czujnika ruchu


A macie jakiś pomysł jak zrobic ze gdy wykruje ruch czyli przednie obwód zeby jakiś układ załączył zasilanie 12V(do syreny) bo kombinowałem z takim włącznikiem elektromagnetycznym ale on hałasuje i to w ogule będzie głupie chce na jakimś procesorku to postawić

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
wieswas
Poziom 22
Poziom 22
Miasto: Pabianice
Dołączył: 02 Mar 2006
Posty: 1974
Pomógł: 175
Ocena postów: 22
wieswas
Poziom 22
Post#5 09 Kwi 2008 16:17

Re: Schemat podłączenia czujnika ruchu


Wyjście sygnałowe z tej czujki jest dwustanowe (zwarte lub rozwarte),
zrealizowana zresztą na mikroprzekażniku (czarny prostopadłościan)
Bywają czujki NC - normalnie zwarta i otwiera styki przy wykryciu ruchu
i NO - normalnie otwarta i zwiera styki przy wykryciu ruchu.
Można więc bardzo łatwo sterować dowolny układ czasowy regulujący czas
wycia syreny po krótkim wykryciu ruchu.

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
Daniel-kaczor
Poziom 13
Poziom 13
Miasto: Łódź
Dołączył: 03 Kwi 2008
Posty: 140
Pomógł: 2
Ocena postów: 4
Daniel-kaczor
Poziom 13
Post#6 14 Kwi 2008 21:54  Autor tematu

Re: Schemat podłączenia czujnika ruchu


Hmm no tak w mojim czujniku jest ten pierwszy rodzaj otwiera obwód gdy wykryje róch ale co bym potrzebował zeby syrena wyła np 15 minut gry czujnik wykryje ruch(przetnie obwód)

czujnik sabotarzowy(1) połącze z równolegle z pinami od czujnika r.(2)

i jakiś schemat do tego :) był bym bardzo wdzięczny

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
wieswas
Poziom 22
Poziom 22
Miasto: Pabianice
Dołączył: 02 Mar 2006
Posty: 1974
Pomógł: 175
Ocena postów: 22
wieswas
Poziom 22
Post#7 16 Kwi 2008 11:36

Re: Schemat podłączenia czujnika ruchu


Najprościej wpisz w wyszukiwarkę hasło "74123 schemat" lub "74121 schemat" lub "555 schemat" i uzyskasz dziesiątki schematów aplikacyjnych
tych układów scalonych , będącymi przerzutnikami monostabilnymi.
Wybierzesz sobie układ według własnych wymagań i posiadanych elementów.

Oceń post: + 0 -
Powrót do góry
