Rambo 3
Poziom 2

Joined: 21 Mar 2009
Posts: 3
Location: Strzelce Kraj.

#151 22 Mar 2009 16:04

Re: Mój własny, diy coilgun

A jest sens budować coil guna takiego bardziej snajperskiego, z prędkością pocisku co najmniej 100m/s, na pewno wielocewkowego no i dobrze żeby przenośnego bo zastanawiam się czy zabrać się za coś takiego?

Femen
Poziom 15

Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno

#152 22 Mar 2009 16:05

Re: Mój własny, diy coilgun

Aktualnie ja takiego tworzę, więc sens tego musi jakiś być;]

bosston
Poziom 9

Joined: 19 Feb 2007
Posts: 41
Location: Pila\Wroclaw

#153 03 Apr 2009 21:51

Re: Mój własny, diy coilgun

Witam. Zamierzam zbudowac coil guna na napiecie sieciowe. Nie chce stosowac kondensatorow tylko duzy mostek prostowniczy(kilkadziesiat A, zamiast gromadzenia energii w kondensatorach) i bezposrednio korzystac z 230V z sieci. Zamierzam zrobic kilka cewek a wszystko sterowac bramkami optycznymi i polaczonymi rownolegle tranzystorami 400V 30A (cos takiego). Czy ma szanse to zadzialac? Pozdrawiam

Femen
Poziom 15

Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno

#154 03 Apr 2009 21:53

Re: Mój własny, diy coilgun

Bardzo małe osiągi, musisz się liczyć z wybijaniem bezpieczników za każdym załączeniem takiego działa.

bosston
Poziom 9

Joined: 19 Feb 2007
Posts: 41
Location: Pila\Wroclaw

#155 03 Apr 2009 22:00

Re: Mój własny, diy coilgun

Dlaczego male? Chodzi o chwilowe przeciazenie, a bezpiecznik np. 16A wylacza sie przy dluzszym czasie niz te milisek.

Add:
Bedzie dzialac cos na zasadzie pierwszego momentu, jak sie wlacza np. szlifierke, spawarke, gdzie jest b. duze obciazenie tylko przez chwile

Femen
Poziom 15

Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno

#156 03 Apr 2009 22:03

Re: Mój własny, diy coilgun

Dlaczego małe? Dlatego, że prąd zwarciowy instalacji domowej ma ograniczoną wartość przez rezystancje przewodów. Polecam zaznajomienie się z prawem Ohma...

Google

Google Adsense

# 03 Apr 2009 22:03

bosston
Poziom 9

Joined: 19 Feb 2007
Posts: 41
Location: Pila\Wroclaw

#157 03 Apr 2009 22:06

Re: Mój własny, diy coilgun

No to moze tak. Jaki moze byc maksymalny prad z sieci w ciagu 10ms? Bo zakladam,ze duzo wyzszy niz 16A.

Femen
Poziom 15

Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno

#158 03 Apr 2009 22:08

Re: Mój własny, diy coilgun

Zależnie od bezpiecznika i rezystancji przewodów jakimi jest poprowadzona instalacja, około 80A. Nie jest to dobry pomysł....

bosston
Poziom 9

Joined: 19 Feb 2007
Posts: 41
Location: Pila\Wroclaw

#159 03 Apr 2009 22:12

Re: Mój własny, diy coilgun

No to przed chwila przeczytalem, ze zaleznie od diody(podanej w przykladzie) jeden polokres sieci(10ms) ma natezenie 200A, a to juz jest porownywalne z 4700uF kondensatorem przy napieciu 230V

Femen
Poziom 15

Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno

#160 03 Apr 2009 22:35

Re: Mój własny, diy coilgun

Niewiele...

bosston
Poziom 9

Joined: 19 Feb 2007
Posts: 41
Location: Pila\Wroclaw

#161 03 Apr 2009 22:40

Re: Mój własny, diy coilgun

Moze i tak, ale chcialbym, aby ktos, KTO SIE ZNA powiedzial, jaki prad zwarcia mozna z sieci uzyskac w czasie 10ms (w impulsie)

maraz88
Poziom 7

Joined: 20 Mar 2007
Posts: 23
Location: Poznzn

#162 18 Nov 2009 20:17

Re: Mój własny, diy coilgun

Mi na uczelni wpajają, że chwilowy prąd zwarciowy w sieci domowej może wynosić ok. 80A a jeśli zastosowane są odpowiednio grube przewody i nie są one zbyt długie (odległość od przyłącza do sieci energetycznej) nawet 150A. Nie jest to zbyt bezpieczna zabawa w przypadku nieprawidłowego zadziałania zabawki, przy wyłączaniu bezpiecznika może powstać w nim łuk elektryczny dość spory i nawet może wysadzić taki bezpiecznik. Widziałem skutki takiego zwarcia, wykładowca mówił, że właściciela czekał wydatek, wymiana bezpieczników i nowy licznik musiał jeszcze tłumaczyć się PANOM Z ENERGETYKI. Nie przyznał się co wykombinował ale nie było kolorowo.

Szpanbix
Poziom 13

Joined: 23 Apr 2008
Posts: 144
Location: Okolice Bielska - Białej

#163 21 Mar 2010 10:34

Re: Mój własny, diy coilgun

Aj Panowie... Szkoda instalacji w domu.
Chyba inaczej jak bez kondensatorów mocnego COILguna nie da się zrobić. :)
Robiłem takie próby i kiepskie są osiągi (rzekłbym bardzo), ledwie co gwózdek wypada z lufy... Możesz sobie spróbować dać żarówkę 230V 100W szeregowo przed mostkiem to Ci nie wybije bezpieczników. Ale i tak efekt będzie mizerny.

Kacper.K
Poziom 1

Joined: 14 Oct 2010
Posts: 1
Location: Radom

#164 14 Oct 2010 21:52

Re: Mój własny, diy coilgun

Cześć jestem tu nowy.
od pewnego czasu interesuje sie coilgunem lecz nie do końca wiem jak go zrobić
może dacie mi jakieś wskazówki jak go zrobić

mag32
Poziom 17

Joined: 07 Jan 2003
Posts: 371
Location: Częstochowa

#165 15 Oct 2010 07:33

Re: Mój własny, diy coilgun

Ładujesz baterię kondensatorów i rozładowujesz ją przez obwód cewki z grubego drutu.
Tak to w podstawowej postaci działa.

Google

Google Adsense

# 15 Oct 2010 07:33

adamek1423
Poziom 1

Joined: 19 Dec 2010
Posts: 1
Location: Biała Podlaska

#166 19 Dec 2010 09:13

Re: Mój własny, diy coilgun

Ja tez chciałbym zrobic sobie coil guna. tylko nie wiem jak za to sie zabrac, co jest potrzebne. chcem by był zasilany 4 bateriami po 4,5V. ma ktos jakis pomysł? podoba mi sie ten film z coil gunem! tu jest do niego link http://www.youtube.com/watch?v=_BdwxiZX6Is&feature=related

mag32
Poziom 17

Joined: 07 Jan 2003
Posts: 371
Location: Częstochowa

#167 19 Dec 2010 15:42

Re: Mój własny, diy coilgun

4 bateryjki to sporo za mało, przede wszystkim potrzebna jest duża bateria kondensatorów i jeszcze większa dioda relaksacyjna.

Kamis47
Poziom 12

Joined: 20 Jan 2009
Posts: 107
Location: Chojnice

#168 20 Dec 2010 18:26

Re: Mój własny, diy coilgun

Przy tak niskim napięciu osiągi będą kiepskie. Do tego potrzeba będzie bardzo dużej ilości kondensatorów i cewki z bardzo grubego drutu. Lepiej zrobić coś chociaż na 200V

mag32
Poziom 17

Joined: 07 Jan 2003
Posts: 371
Location: Częstochowa

#169 20 Dec 2010 19:12

Re: Mój własny, diy coilgun

Nie traktujcie tej mojej wypowiedzi jako instrukcji konstruowania takiego działa, mnie się wydaje, że tak mogło by to wyglądać a w każdym razie od tego bym rozpoczął tą zabawę:
A więc:
Mostek Gretza do wyprostowania napięcia sieci, amperomierz do pomiaru przepływającego prądu za mostkiem i bateria kondensatorów, jak najwięcej, równolegle połączonych grubym drutem jak najbliżej siebie.
Wyjście baterii kondensatorowej przez przełącznik astabilny / chwilowy podłączona do cewki roboczej - z grubego drutu kilkadziesiąt lub nawet kilkaset zwojów, choć lepiej było by chyba nawinąć cieniej ale bifilarnie a może nawet tryfilarnie.
Dioda relaksacyjna równolegle do wyjścia kondensatorów przed cewką by zewrzeć prąd samoindukcji cewki.
Aha, wyłącznik którym odłączymy po naładowaniu się kondensatorów źródło zasilania przed rozładowaniem kondensatorów, amperomierz po to by widzieć prąd ładowania.
To tyle, nie będę tego puki co sprawdzał, ale jeśli ktoś przetestuje i dojdzie do jakichś wniosków to niech napisze.

Kamis47
Poziom 12

Joined: 20 Jan 2009
Posts: 107
Location: Chojnice

#170 20 Dec 2010 19:57

Re: Mój własny, diy coilgun

Co do obliczeń to polecam http://www.myzlab.pl/eim/coilgun/
Co do konstrukcji to konieczny jest woltomierz na kondensatorach aby nie przekroczyć ich napięcia. Do ładowania polecam transformator separujący. W mojej konstrukcji zastosowałem kondensatory z zasilaczy ATX około 300uF na 200v. Jako przełącznik trójfazowy włącznik 600V 50A dawał rade. Cewka nawinięta 1mm drutem no i to był najsłabszy punkt. Cewka ma bardzo duże znaczenie. Przy takich elementach osiągnąłem przebicie jednej ścianki puszki po coli odcinkiem gwoździa o masie 1.9g.

mag32
Poziom 17

Joined: 07 Jan 2003
Posts: 371
Location: Częstochowa

#171 20 Dec 2010 20:08

Re: Mój własny, diy coilgun

Quote:

Co do obliczeń to polecam http://www.myzlab.pl/eim/coilgun/

Ciekawe, nawet bardzo, może się przydać nie tylko do tego.

Quote:

Co do konstrukcji to konieczny jest woltomierz na kondensatorach aby nie przekroczyć ich napięcia.

Tak, też tak myślę. Można by ewentualnie jeszcze zastosować rozwiązanie półprzewodnikowe i odłączyć kondensatory po wzroście napięcia powyżej zadanej wartości, np przy zastosowaniu transili.

Quote:

Do ładowania polecam transformator separujący.

Nie konieczny, ale przydatny, zwłaszcza dla początkujących.

Quote:

W mojej konstrukcji zastosowałem kondensatory z zasilaczy ATX około 300uF na 200v.

Ja raczej zastosował bym kondki na wyższe napięcie, co najmniej 400V.

Quote:

Jako przełącznik trójfazowy włącznik 600V 50A dawał rade.

Lepiej niż przełącznik było by zastosować wyzwalanie tyrystorowe lub IGBT, ale to już koszty dużo większe.

Quote:

Cewka nawinięta 1mm drutem no i to był najsłabszy punkt.

A próbowałeś tryfilarnie?

Quote:

Cewka ma bardzo duże znaczenie.
Przy takich elementach osiągnąłem przebicie jednej ścianki puszki po coli odcinkiem gwoździa o masie 1.9g.

Mimo wszystko pomyślał bym przy okazji o diodzie relaksacyjnej.

Kamis47
Poziom 12

Joined: 20 Jan 2009
Posts: 107
Location: Chojnice

#172 20 Dec 2010 21:31

Re: Mój własny, diy coilgun

Dioda oczywiście była, tyrystor kupie jakiś mocny jak będę miał kasę i czas. Wtedy też dokupię trochę kondensatorów i zrobie przetwornicę do ładowania. Zobaczymy co z tego wyjdzie

barpiomer
Poziom 11

Joined: 26 Jan 2010
Posts: 69
Location: Kamienna Góra

#173 24 Dec 2010 20:23

Re: Mój własny, diy coilgun

Witam wszystkich!
Ja też buduje, a raczej ulepszam swoje działo, bo jak na razie przetwornica jest z aparatu... Ostatnio znalazłem taką DIY przetwornicę:
http://forumpirotechniczne.pl/viewtopic.php?t=12015&start=0&postdays=0&postorder=asc&highlight=&sid=5e83ef28b1ac28463c9b72849c88b290
Lecz znalazłem przetwornicę napięcia na allegro za 4zł :D z 24V na 550, ale nie wiem czy można ładować kondensatory ''F=29KHz''? (przetwornica napiecia 24/550 V FQP 10N20C)

barpiomer
Poziom 11

Joined: 26 Jan 2010
Posts: 69
Location: Kamienna Góra

#174 02 Jan 2011 20:48

Re: Mój własny, diy coilgun

Czy jest ktoś w stanie odpowiedzieć mi na pytanie ?? :(

Railox
Poziom 6

Joined: 08 Jan 2010
Posts: 16
Location: Rzeszów

#175 03 Jan 2011 19:52

Re: Mój własny, diy coilgun

Witam.
Ładować może, oczywiście. 29kHz to częstotliwość jej pracy, ale przecież to DC... :wink: Ważne by kondensatory wytrzymały takie napięcie. Z tego co widzę, ma niedużą moc więc ładowanie może trochę potrwać zwłaszcza przy większej pojemności. Jeśli Ci to nie przeszkadza, jak najbardziej może być.

barpiomer
Poziom 11

Joined: 26 Jan 2010
Posts: 69
Location: Kamienna Góra

#176 03 Jan 2011 21:41

Re: Mój własny, diy coilgun

Tak DC ale po mostku bo wychodzi zmienne ;). Zastosowałem trzy kondensatory na 200V, oczywiście w szereg. Myślę, że łączna pojemność baterii, czyli te około 300uF to szybko naładuje ;). Oczywiście próbuje dostać więcej kondków, ale wtedy zastosuje tyrystor. Jak skończę to pokaże efekt pracy na elektrodzie. Widzę, że jesteś specjalistą od coilgunów ;) Pozdrawiam!

Kotek1396
Poziom 4

Joined: 12 Oct 2010
Posts: 8
Location: Tarnów

#177 13 Jan 2011 22:42

Re: Mój własny, diy coilgun

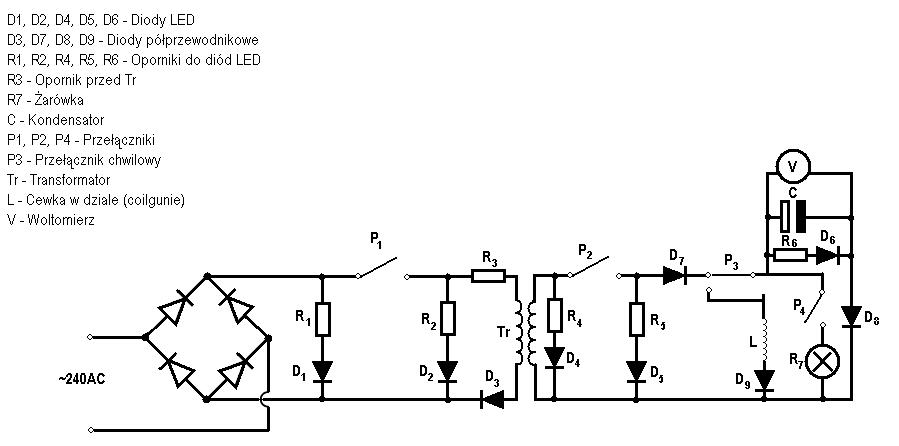

Witam oto projekt układu mojego DIY coilguna

Niestety jestem jeszcze amatorem i wciąż się uczę (2gim), chciałem was poprosić, o sprawdzenie schematu (pod względem technicznym). Zasilać go bym chciał z sieci, ale nie poznałem jeszcze zjawiska napięcia zmiennego, więc mam pytanko:
Czy muszę użyć mostka prostowniczego o napięciu DC 230V (takie jak w sieci), czy mogę podłączyć np mostek 400V 25A.

Jeśli mogę wykonać taki myk, to wtedy elementy R3, R4, R5, D3, D4, D7, P2 oraz Tr były by zbędne.
Chcę użyć baterii kondensatorów o pojemności 3300 uF [mikrofarad] na 400V oraz ew. Tr 230v/400v

Google

Google Adsense

# 13 Jan 2011 22:42

Michal_b1
Poziom 16

Joined: 22 Feb 2006
Posts: 290
Location: Leszno / Zielona Góra

#178 14 Jan 2011 00:26

Re: Mój własny, diy coilgun

Kotek1396 wrote:

Witam oto projekt układu mojego DIY coilguna

Układ totalnie bez sensu, nie mający prawa zadziałać... :|

Tutaj masz prawidłowy schemat prostego działka magnetycznego na napięcie sieciowe:
http://myzlab.pl/eim/coilgun/proste.html

Pamiętaj, że wartość 230V w sieci to napięcie SKUTECZNE. Jego wartość maksymalna wynosi około 325V i do mniej więcej takiego właśnie napięcia zostaną naładowane kondensatory w podanym układzie.

Tyrystor możesz zastąpić przełącznikiem (jakimś BARDZO solidnym) ale bardzo prawdopodobne, że w czasie rozładowania kondensatorów styki się zespawają.
