Głowica GFE-105 |

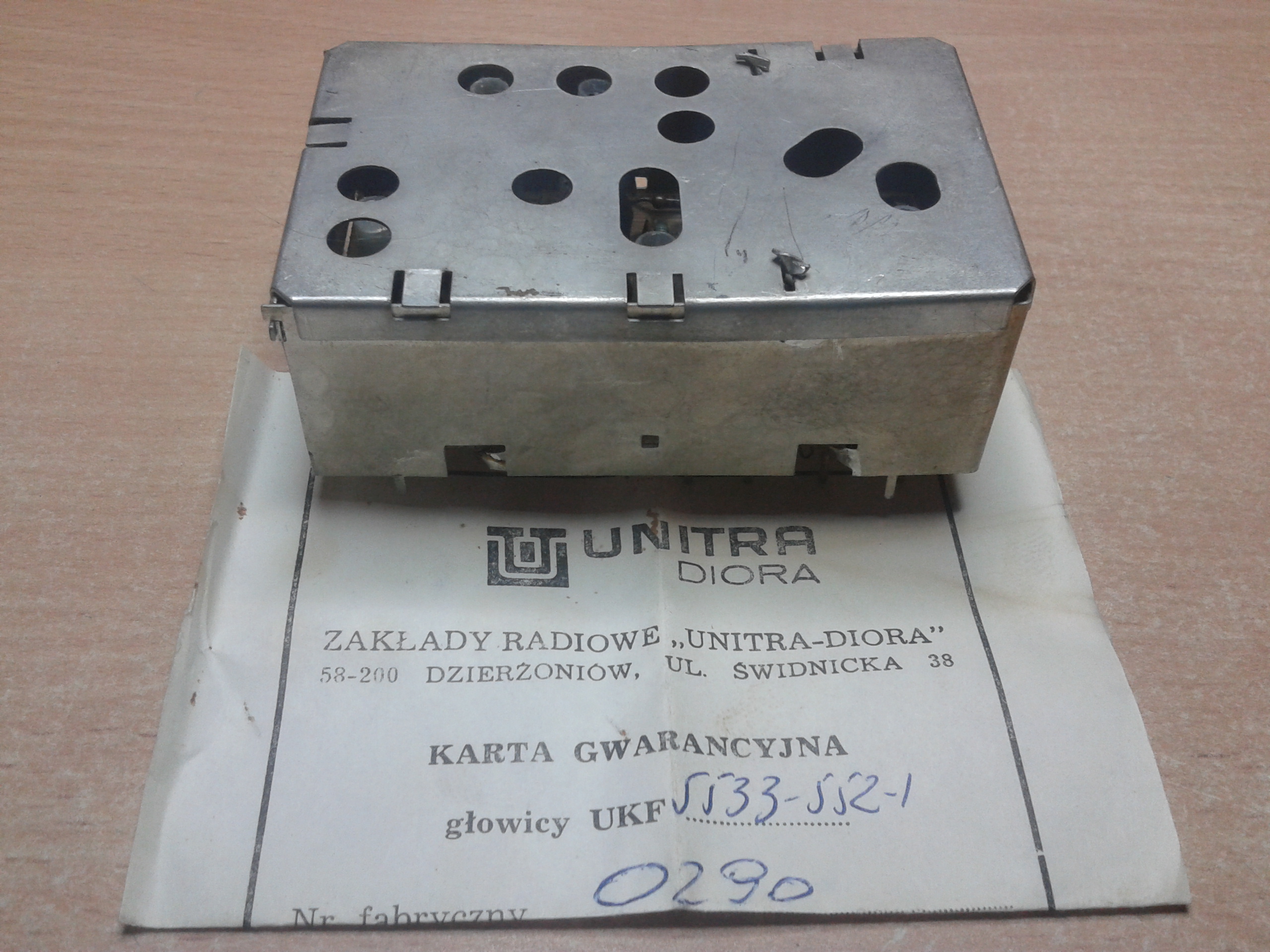

1 | 100,00 PLN | Nowa głowica UKF do takich odbiorników jak Zodiak,Toska AWS-303,AS-618 i 632 |
10 Sty 2017 23:37
|
||||
114538
|
Głowica GFE-105 |
Ilość: 1 100,00 PLN | Nowa głowica UKF do takich odbiorników jak Zodiak,Toska AWS-303,AS-618 i 632 | ||||||
|
zromik
10 Sty 2017 23:37
|
|||||||||
|
|||||||||
... jak działałoby ARCz.Muszę zrobić taką wersję na pewno, by 5 i 6 odczep z głowicy wpiąć w okolice D5 oraz R25. https://obrazki.elektroda.pl/7080761600_1619902525_thumb.jpgNie... już wiem... pomijam części R17/18, D5, C20 w głowicy GFE-105 i C17 z niej podpinam pod D5 i R25 na płycie AT9100, dobrze kombin...
... przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypcami kondensatory Cl, C9 i C 13 zaznaczone na rysunku montażowym głowicy kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. Realizacja: Cl, C9 i C 13 wy...
... przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory Cl, C9 i C 13 zaznaczone na rysunku montażowym głowicy kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. 5. Po włączeniu należy...
... przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys.1) kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. 5. Po włączeniu należy zap...
... przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys.1) kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. 5. Po włączeni...
... 4. Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys. 1 ) kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. 5. Po włączeniu nale...
... 4. Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys. 1 ) kolorem czarnym. Po wycięciu kondensatorów można przystąpić d...
... 74.0MHz. 4. Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys. 1 ) kolorem czarnym. Po wycięciu kondensatorów można p...
... to niestety po poszerzeniu zakresu strojenie należy powtórzyć. Opisy przestrajania (np. w "Serwisie Elektroniki") zalecają kontrolę tych napięć przed jakimikolwiek zmianami w głowicy. Zapomniałbym Oczywiście napięcie strojenia należy mierzyć pomiędzy kołkiem 4 głowicy GFE-105 a masą.
... przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory C1, C9 i C13 zaznaczone na rysunku montażowym głowicy (rys.1) kolorem czarnym. Po wycięciu kondensatorów można przystąpić do zestrojenia głowicy. 5. Po włączeniu należ...
