  • Zautomatyzowana tablica do pisania

    Oto dosyć ciekawy projekt zautomatyzowanej białej tablicy. Urządzenie jest w stanie odczytać tekst przesyłany za pomocą internetu i narysować go na tablicy.

    Przyciskanie mazaka do tablicy realizowane jest przez elektromagnes, który przyciągany jest do tablicy lub odpychany podczas wyłączenia za pomocą gumy.

    Silniki krokowe sterowane są przez komputer. Komunikacja na drodze komputer mikrokontroler odbywa się za pomocą portu szeregowego. Szczegóły budowy znajdują się na stronie autora.

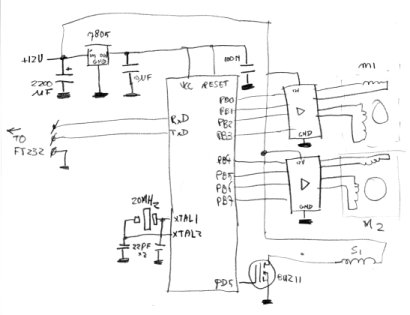

    Zautomatyzowana tablica do pisaniaZautomatyzowana tablica do pisania
    Zautomatyzowana tablica do pisania


    źródło http://spritesmods.com/?art=whiteboard&page=1
