Jak podłaczyć Tranzystor BC547

bbiidduull 25 Maj 2008 11:33 32828 41
  • Pomocny post
    #31
    jony
    Specjalista elektronik
    To przyjedz do mnie do Wrocławia.

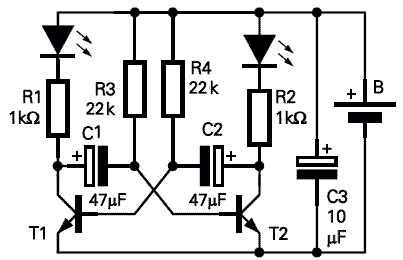

    I zbudujemy ten układ:
    Jak podłaczyć Tranzystor BC547
    I zobaczysz ze układ złożony ze sprawnych elementów i zgodnie ze schematem zadziała od razu po podłączeniu napięcia zasilania.

    PS. Bo układ z jednym tranzystorem jest bardzo kapryśny i wcale nie musi działać
  • #32
    mariann
    Poziom 35  
    Witam
    Zapytam jeszcze o rezystor i kondensator - czy są sprawne? Jeśli wszystko OK, to ciąży nad Tobą jakaś klątwa :)
    A tak na poważnie, to sprawdź poprawność montażu.
    Pozdrawiam
  • #33
    bbiidduull
    Poziom 28  
    zrobie jescze raz ten schemat ale nie mam już za wiele cześci bo mieszkam w takim mieście ze nic nie ma. Da ktos jakis shcemat bo mam tylko takie cześci

    1. oporniki mam wszytskie
    2. kondensatory
    100uF / 10V
    10uF / 25V x2
    220uF / 16V x2
    4.7uF / 50V x2
    1uF / 50V x5
    470uF / 16V
    47uF / 50V
    1000uF / 10V
    3. tranzystory bc548 x12
    4. 2 diody led niebieskie
  • #34
    jony
    Specjalista elektronik
    Przecież podałem już tobie schemat
  • #35
    bbiidduull
    Poziom 28  
    a sorki nie popatrzyłem. A moge czyms zastapic 47uF bo mam tylko jeden ?
  • #36
    jony
    Specjalista elektronik
    To w takim razie zmień C1=C2=10uF i R3=R4=47K lub nawet 68K...220k
  • #37
    bbiidduull
    Poziom 28  
    działa ale tylko sie świecą diody ale nie mrugają
  • #38
    jony
    Specjalista elektronik
    To jednak coś nie tak jest.
    A jakie w końcu rezystory i kondensatory
  • #39
    bbiidduull
    Poziom 28  
    tranzystor mam BC548 i a kondensatory to te co podałeś
  • #41
    bbiidduull
    Poziom 28  
    a z kad moge wytrzasnąc taki tranzystor ? Mieszkam w takim mieście gdzie nawet lutownicy nie ma :)

    Edit: Tranzystory bipolarne czyli te pnp to maja srebrne z przodu a na tym napis? Jak tak to mam takie 2 C945P
  • #42
    grotewski95
    Poziom 5  
    Multiwibrator.
    Nie lepiej użyć gotowego, popularnego (i taniego) scalają jak 555, niz robic taki uklad zapełniając bez sensu pola lutownicze? (Chyba, ze kolano, ale i tak bym użył 555.
    Pozdrawiam

    EDIT: bez lutownicy to w ogole juz nie rozumiem, jak cokolwiek chcesz zrobic? Masz wyspecjalizowany piec? :O
    No, chyba, ze plytka stykowa. Możesz użyć BC547/2N3904, wiele w zasadzie jest tranzystorów o podobnej charakterystyce.
    BC547, czy tez podany przez kolegę zamiennik, to popularny, bipolarny tranzystor malej mocy (pisząc baardzo ogólnikowo) z kierunkiem przypływu pradu - emiter (strzalka jak na schematach powyzej oznacza kierinek przepływu pradu - odwrotnie jest w NPN - to samo, tylko kierunek przewodzenia inny) (znajdują zastosowanie w układach zasilanych niskim napięciem (poczytaj datasheety: wpisz BC547 lub 2N3904 - różnią sie delikatnie, a najbardziej krajem produkcji ;)
    Pozdrawiam.
