Lewitacja magnetyczna - zdjęcia, film, schemat

Mariusz O 24 Maj 2008 15:58 11303 21
  • Lewitacja magnetyczna - zdjęcia, film, schemat
    Witam wszystkich.

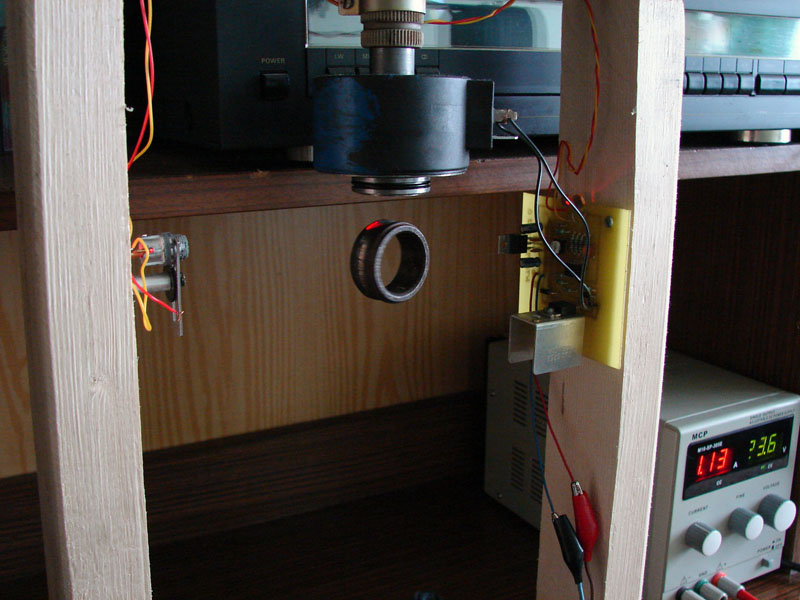

    Chciałbym przedstawić konstrukcję lewitatora ,swoją konstrukcje publikuję po raz pierwszy więc mogą być pewne niedociągniecia :) Lewitator zbudowałem ponieważ zafascynował mnie sam efekt działania który miałem okazje oglądać tu na forum oraz na innych stronach internetu. Lewitator zbudowałem używając wskaźnika laserowego oraz elektromagnesu który pochodził z uszkodzonej prasy, elektromagnes pełnił rolę elektrozaworu. Schemat układu pochodzi z EdW Grudzień 2004. Płytkę wykonałem samodzielnie, do układu dodałem jedynie kondensator i diodę ktora ma chronić układ przed przepięciami. Cała konstrukcja zasilana jest nap od 15V do 25V a pobór prądu nie przekracza 1,6A a poniżej można obejrzeć cały efekt :)

    Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat
    Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat Lewitacja magnetyczna - zdjęcia, film, schemat


    value="transparent"></param></object>

    value="transparent"></param></object>

    value="transparent"></param></object>

    value="transparent"></param></object>


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
  • #2 24 Maj 2008 18:38
    mithcrist
    Poziom 13  

    Witam,
    widac, że autor się postarał;) Taki efekt został uzyskany głównie przez to, że jest bdb elektromagnes w tym lewitronie.
    Gratuluję udanej konstrukcji.
    pozdrawiam

  • #3 24 Maj 2008 19:44
    dexter1
    Poziom 14  

    trochę mały ten radiator. Nie grzeje sie?

  • #4 24 Maj 2008 20:34
    SPAWN17
    Poziom 16  

    Ciekawe czy gbyby to byla puszka piwa to czy nie byla by tak oporna w zawieszeniu w powietrzu :D.

    Chcialbym sie spytac o zasade dzialania. Polega ona na tym ze przedmiot jest zawieszony na granicy promienia lasera ktory pada na fotorezystor i razem ze zmiana jego opornosci rosnie i spada prad na elektromagnesie?

  • #5 24 Maj 2008 21:19
    Jj_Johnys
    Poziom 21  

    No niezłe niezłe.

    Kilka pytań:

    1. Czy można obniżyć barierę tak aby przedmiot był utrzymywany mniej więcej w połowie drogi między podłożem a magnesem?

    2. Jak się to cudo zachowuje w przypadku przedmiotów o różnej wadze i różnych właściwościach magnetycznych?

    3. No i co z tą puszką piwa? Jest szansa że zawsze będzie coś lewitować pod ręką? Dołóż jeszcze utrzymywanie temperatury ok. 10st.C i będzie super :)

  • #6 24 Maj 2008 21:36
    peter013
    Poziom 12  

    SPAWN17 napisał:
    Ciekawe czy gbyby to byla puszka piwa to czy nie byla by tak oporna w zawieszeniu w powietrzu :D.
    ?

    Ciekawe jak kolega sobie wyobraża że aluminiowa puszka piwa będzie przyciągana przez elektro magnes. A konstrukcja niezła zawsze chciałem coś takiego zrobić ale potrzebny elektromagnes a skąd taki wziąć:/

  • #7 24 Maj 2008 21:38
    Anonymous
    Użytkownik usunął konto  
  • #8 24 Maj 2008 21:57
    BurnIt
    Poziom 16  

    Cytat:
    Puszki są niestety wykonane z aluminium, które nie jest metalem ferromagnetycznym. Lewitacja takiej puszki nie jest zatem możliwa (tą metodą, bo można doprowadzić do lewitacji działając szybkozmiennym silnym polem magnetycznym, ale musi być ono naprawdę silne - wtedy każdy przewodnik mógłby lewitować).



    No chyba ze ktoś pije piwo z tesco:P
    (tam maja puszki z Fe)

  • #9 24 Maj 2008 22:47
    dexterski
    Poziom 15  

    codo tego elektromagnesu to wykręć śrubę np. samochodu sąsiada :P nawiń miedziane zwoje uprzednio odizolowywując taśmą śrubę i masz najprostszy jaki mógł być na świecie elektromagnes. Im cieńszy drut i im więcej zwojów tym lepszy elektromagnes.
    \edit
    Czy może być laser taki z bazarku lub laser taki co jest w pistoletach na kulki dla dzieci?

  • #11 25 Maj 2008 10:19
    m4ever
    Poziom 11  

    Hej, mam pytanie: dałeś do tego układu fotodiody, fototranzystory czy fotorezystory?? Bo jak widzę na zdjęciu to nie za bardzo mi to fotodiody przypomina. A układ zajebiaszczy!! Pozdro!!

  • #12 25 Maj 2008 11:14
    Mariusz O
    Poziom 17  

    dexter1 napisał:
    trochę mały ten radiator. Nie grzeje sie?


    Radiator grzeje sie dość mocno, osiąga temp mniej wiecej 70C.

    Dodano po 5 [minuty]:

    SPAWN17 napisał:
    Ciekawe czy gbyby to byla puszka piwa to czy nie byla by tak oporna w zawieszeniu w powietrzu :D.

    Chcialbym sie spytac o zasade dzialania. Polega ona na tym ze przedmiot jest zawieszony na granicy promienia lasera ktory pada na fotorezystor i razem ze zmiana jego opornosci rosnie i spada prad na elektromagnesie?


    Jeśli puszka bedzie mieć elementy metalowe to z zawieszeniem nie będzie problemu. Sam elektromagnes po przyciągnięciu utrzymał ciężarek 5kg przy zasilaniu elektromagnesu nap 24V, pobór prądu jak pamiętam wynosił 2A. Jeśli chodzi o zasade działania to jest tak jak piszesz.

    Dodano po 5 [minuty]:

    m4ever napisał:
    Hej, mam pytanie: dałeś do tego układu fotodiody, fototranzystory czy fotorezystory?? Bo jak widzę na zdjęciu to nie za bardzo mi to fotodiody przypomina. A układ zajebiaszczy!! Pozdro!!

    Do układu zastosowałem fotorezystory oraz wskaźnik laserowy zwykły kupiony na allegro za 3zł.

    Dodano po 10 [minuty]:

    Jj_Johnys napisał:
    No niezłe niezłe.

    Kilka pytań:

    1. Czy można obniżyć barierę tak aby przedmiot był utrzymywany mniej więcej w połowie drogi między podłożem a magnesem?

    2. Jak się to cudo zachowuje w przypadku przedmiotów o różnej wadze i różnych właściwościach magnetycznych?

    3. No i co z tą puszką piwa? Jest szansa że zawsze będzie coś lewitować pod ręką? Dołóż jeszcze utrzymywanie temperatury ok. 10st.C i będzie super :)

    Jeśli chodzi o pytanie pierwsze to teoretycznie jest to możliwe po zastosowaniu naprawde silnego magnesu. Natomiast zawieszanie przedmiotów z różną wagą też nie sprawia problemów ale jeśli zasilam układ nap 24V a laser jest blisko elektromagnesu to niestety ale lekkich przedmiotów sie nie zawiesi, układ wpada w rezonas czyli przedmiot zaczyna drgać i kończy sie to upadkiem przedmiotu. Do zawieszenia lekkich przedmiotów trzeba oddalić elektromagnes od przedmiotu lub obniżyć wysokość lasera i wtedy z zawieszeniem nie ma problemów. Jeszcze nie doszedłem dla czego lekkie przedmioty dłużej wiszą a cięższe krócej.

  • #13 25 Maj 2008 15:37
    piotrg85
    Poziom 12  

    Witam,
    Jak sprawuje się ten wskaźnik laserowy ?
    Z tego co wiem, to te tanie wskaźniki mają jedną wielką wadę ... po kilku lub kilkunastu godzinach świecenia widać znaczne obniżenie jasności wiązki lasera.

    Pozdrawiam

  • #14 25 Maj 2008 22:40
    Mariusz O
    Poziom 17  

    Tak zgadza się, laser świeci coraz słabiej, zmniejszyłem prąd lasera ale efekt jest niewielki, widać wyraźnie ze świeci coraz słabiej przy dłuższym świeceniu, natomiast elektromagnes pochodzi z elektrozaworu olejowego uzywany jest przy prasie.

  • #15 31 Maj 2008 16:35
    m4ever
    Poziom 11  

    hej,
    Możesz dorzucić sam schemat płytki ze ścieżkami?? Z góry dzięki;-)

  • #16 02 Cze 2008 17:29
    m4ever
    Poziom 11  

    A i jeszcze jedno: ja mam laser 1mV i zamierzam dać napięcie 5V, ale nie wiem jaki kondensator i rezystor wstawić, pomocy!!!

    Dodano po 30 [minuty]:

    Pomyłka 1mW

  • #17 04 Cze 2008 14:32
    m4ever
    Poziom 11  

    Kondensator już mam 100nF będzie dobry, a rezystorek jakieś kilkanaście Ohmów, a proszę jeszcze raz o schemacik!!

  • #18 09 Cze 2008 19:34
    Mariusz O
    Poziom 17  

    Lewitacja magnetyczna - zdjęcia, film, schemat

    Witam.
    Tak wygląda płytka jak na zdjeciu, ścieżki rysowałem odrazu na płytkę wiec nie posiadam innego schematu.

  • #19 09 Cze 2008 19:47
    m4ever
    Poziom 11  

    oki, rozumiem, pewnie ja też tak zrobie. Thx

  • #20 09 Cze 2008 19:51
    Mariusz O
    Poziom 17  

    Laser zasilam nap 5V przez rezystor 100ohma, jeśli chodzi o kondensator to ja zastosowalem dwa po 100nF (ceramiczne) i podłączyłem jak najbliżej układu 7805 na wejsci i wyjsciu, przy samym laserze nie ma potrzeby montować kolejnych kondensatorków.

  • #22 16 Lip 2008 15:48
    Augi 11
    Poziom 1  

    Witam wszystkich.

    Potrzebuję pomocy. Czy ktoś zna jakiś materiał, który skutecznie przesłania pole magnetyczne. Już wyjaśniam o co chodzi. Jeżeli pod stołem położę magnes, a na stole kawałek stali, następnie ten magnes przesunę, to kawałek stali, również się przesunie. Z czego powinien być zrobiony blat stołu, żeby kawałek stali się nie przesuwał? Tak jak ołów jest ekranem dla promieni Rendgena. Chodzi mi raczej o jakąś cienką folie, czy coś takiego, no i najlepiej, żeby to było osiągalne w warunkach domowych. Dzięki serdeczne, Pozdrawiam

    Augi
