  • #2 09 Cze 2008 10:56
    And!
    Admin grupy Projektowanie

    Archiwalne zaproszenie do konkursu:

    Kinga napisał:
    Witam :D

    Zainspirowani projektami zaprezentowanych w ostatnim konkursie Wizualizacja loga elektroda.pl postanowiliśmy stworzyć nowy konkurs z wizualizacją logo elektroda.pl lecz tylko i wyłącznie na oscyloskopie. Automatycznie podnosi to poprzeczkę więc postaraliśmy się o wyższe nagrody punktowe.

    Konkurs trwa do 26 lipca 2008 roku a zwycięzców wyłonimy przez ankietę. Projekty proszę umieszczać w temacie.

    Nagrody:
    1 miejsce - ranga : "Laureat:wizualizacja loga elektroda.pl" + specjalny kolor obrazka rangi, 2000 punktów,
    2 miejsce - ranga:"II miejsce - wizualizacja loga"+ specjalny kolor obrazka rangi, 1500 punktów,
    3 miejsce - ranga:"III miejsce - wizualizacja loga"+ specjalny kolor obrazka rangi, 1000 punktów,

    ps. "Ojcem chrzestnym " a zarazem pomysłodawcą konkursu jest Moderator And!

    ~kinga~
    *************************************************


    Zapraszamy


    Oscyloskop programowy:

    Oscyloskop prawdziwy:






    Jak widać na oscyloskopie prawdziwym nie tylko trudno coś wyświetlić ale i zarejestrować.





    W sieci istnieje zaskakująco mało prezentacji wykorzystujących ekran oscyloskopu.
    Inspiracją do swojego projektu może być znane Youscope (oscilloscope demo)



    Link

    ew:

    Link


    Jak to działa ?
    Jak widać oscyloskop pracuje w trybie XY,
    czyli przykładając napięcie na jeden kanał odchylamy plamkę w poziomie,
    napięciem na drugim kanale odchylamy plamkę w pionie.
    Ważne aby nie zatrzymywać plamki w bezruchu na ekranie luminoforu (możliwe wypalenie luminoforu).

    Jak generować sygnał dla oscyloskopu ?
    Najłatwiej kartą dźwiękową (kanał lewy i prawy).
    Można zastosować układy samodzielne nie wykorzystujące PC.

    Jak widać konkurs jest dość trudny, dlatego osoby które zrealizują swoje pomysły,
    powinny przedstawić je w dziale DIY.

    Dla osób nie posiadających oscyloskopu dobrym rozwiązaniem są oscyloskopy programowe,
    ew pluginy wizualizacyjne np. GoldWave->Tools->Control->prawyprzycisk myszy->XY Graph.


    Jak to zrobić ?
    Jeżeli macie jakieś pytania co wykorzystania oscyloskopu jako wyświetlacza,
    myślę że śmiało można je tu umieszczać,
    postaram się na nie odpowiedzieć podobnie jak inne osoby czytające temat, mimo rywalizacji w konkursie.

    And!




    Zapraszam do zabawy.

    Tutaj dostępny jest zbiór oscyloskopów programowych pomocnych w testach,
    oraz dla osób nie posiadających oscyloskopu.
    http://www.elektroda.net/download/file1166.html
    http://www.elektroda.net/download/file911.html

  • #3 10 Cze 2008 14:03
    __Grzegorz__
    Poziom 27  

    And! - zawsze ma ciekawe pomysły :)

    Postanowiłem spróbować się z tematem :)

    Efekty wkrótce :)

  • #4 10 Cze 2008 17:58
    Jasiek690
    Moderator na urlopie...

    __Grzegorz__ napisał:
    And! - zawsze ma ciekawe pomysły :)

    Postanowiłem spróbować się z tematem :)

    Efekty wkrótce :)


    Jeżeli zdobędziesz nagrodę, ciekawe jak będzie wyglądała podwójna ranga u Ciebie ;)
    To dopiero będzie wyzwanie ;)

  • #5 10 Cze 2008 18:51
    __Grzegorz__
    Poziom 27  

    1). Nie mówmy "hop"..... :)

    2). Drugi przykład wydaje mi się być "lewy". W ogóle nie widać walki ze składową stałą.
    Obraz jest jak "drut", ani drgnie, nie pływa - co musi mieć miejsce, jeżeli wykorzystywany był tryb XY tylko.
    Jeżeli sterowany był tor Z, no to OK (ktoś zrobił sobie TV z oscyla) ...

    Pozdrawiam.

  • #6 10 Cze 2008 18:53
    msichal
    Poziom 21  

    ciekawy pomysł, ciekawe czy ktos zrobi cos fajnego :D

    BTW. to chyba mój pomysł, napisałem wtedy posta w stylu "a moze elektroda.pl na oscyloskopie ??"

    A tak w ogóle to gosc na ostatnim filmiku musiał sie niezle narobić żeby przekonwertować ten teledysk, zeby dalo sie go pokazać na oscyloskopie....

  • #7 10 Cze 2008 19:09
    monrant
    Poziom 22  

    W sumie można oszukać na tym konkursie. Jest szereg osc. cyfrowych, które w procesie rozruchu przedstawiają się nazwą producenta ( Hameg, Tektronix, Grundig)
    Niewiele to roboty, aby w pamięci podstawić zupełnie inną treść...
    Albo te osc. które mają funkcję zapisu na kartach SD, zapisują one w formacie .bmp łatwiutko spreparować to, co mają wyświetlić, po czym foto ekranu i nikt się nie połapie że szwindel....

  • #8 10 Cze 2008 20:37
    __Grzegorz__
    Poziom 27  

    Proste rozwiązanie tego dylematu, to konieczność opublikowania WAVE-a, którego każdy będzie mógł sobie odtworzyć...

  • #9 10 Cze 2008 22:20
    And!
    Admin grupy Projektowanie

    __Grzegorz__ filmik drugi wrzuciłem jako ciekawostkę tam oscyloskop pracuje z wygaszaniem plamki. Uzyskano ciekawy efekt, filmików jest niewiele dlatego umieściłem link.
    Znany filmik pierwszy pracuje w trybie XY.

    Dołączenie wav jest wskazanie, gdyż każdy może odtworzyć sobie filmik na oscyloskopie programowym lub prawdziwym.

    Myślę że większość prac będzie się opierała na XY bez wygaszania w oparciu o kartę dźwiękową.
    Nie chcę blokować możliwości wykorzystania bardziej zaawansowanych konstrukcji nie wykorzystujących karty dźwiękowej i pliku wav.

    Myślę że wygrane prace oraz biorące udział w konkursie będą dość ciekawe i unikalne. Autorzy powinni opublikować je w dziale DIY.

    Także byłoby wstyd wrzucić opis w DIY:
    Uruchomiłem oscyloskop i wybrałem w menu ustawienia->zmień ekran startowy.

    W tym konkursie warto po jego zakończeniu przedstawić sposób w który został osiągnięty efekt.

    Proszę zauważyć że w sieci jest naprawdę niewiele efektów tego typu.
    Dlatego konkurs jest dość trudny ale zarazem ciekawy !
    Autorzy rozwiązań mają szansę zaproponować coś nowego.

  • #10 11 Cze 2008 11:08
    __Grzegorz__
    Poziom 27  

    No to rozgrzewka:


    Link


    To na pewno jeszcze nie zasługuje na umieszczenie tego w DIY...

    Karta dźwiękowa mi "dzwoni"...

    Problemy są z jakością audio przy szybkim odtwarzaniu dźwięku.

    Im szybciej odtwarzam nagrane audio - tym bardziej dzwoni...

    Niestety - tak działają zintegrowane karty dźwiękowe.

    Jak widać trzeba popracować nad schowaniem co poniektórych linii - już mam pomysła....

    P.S. W załączniku wav z nagraniem 60sek obracającego się sześcianu.

    A TUTAJ moja inspiracja i podpowiedź w temacie :)

    Załączniki:
  • #11 12 Cze 2008 19:28
    And!
    Admin grupy Projektowanie

    Zapowiada się naprawdę ciekawy projekt.
    Zauważyliście że te syntezowane pliki sterujące mają ciekawą cechę ?
    doskonale się pakują nawet 1:15.
    Powyższy plik BZip2 spakowałem 1,5 razy bardziej.

  • #12 12 Cze 2008 20:46
    Dżyszla
    Poziom 42  

    Teoretycznie mozna by opracować program, który by tworzył plik WAV w oparciu o rysowanie w nim kształtów :) bardzo ciekawe, ale czy konkurs nie mógłby potrwać dłużej? Chętnie bym się pobawił, ale magisterka czeka na razie na obronę...

  • #13 12 Cze 2008 21:09
    Anonymous
    Użytkownik usunął konto  
  • #15 13 Cze 2008 08:35
    702660
    Użytkownik usunął konto  
  • #16 13 Cze 2008 09:19
    Dżyszla
    Poziom 42  

    No ale czemu nie użyjesz programowego? A jeśli nie chcesz realizować na komputerze, lecz w urządzeniu elektronicznym, to karta dźwiękowa i jej wejście liniowe + taki GoldWave świetnie spełniają rolę oscyloskopu (i to zaawansowanego, bo z podglądem widma czy innych zależności badanych sygnałów :D)

  • #17 13 Cze 2008 12:03
    gbr3
    Poziom 15  

    Witam!
    Może wie ktoś jak skonfigurować goldwave jako oscyloskop bo jakoś mi nie idzie :D
    Pozdrawiam!

  • #18 13 Cze 2008 12:10
    __Grzegorz__
    Poziom 27  

    Menu -> Tool - Control - zaznaczyć.

    Kliknąć w oknie Control, nacisnąć F11,

    Zakładka Record, zaznaczyć "Monitor input",

    Zakładka Volume, wybierasz źródło dźwięku i głośność.

    W oknie wizualizacji klikasz prawym klawiszem myszy i wybierasz "X-Y Graph"

    I tyle....

  • #19 16 Cze 2008 11:39
    Ryski
    Poziom 20  

    And! napisał:
    Zapowiada się naprawdę ciekawy projekt.
    Zauważyliście że te syntezowane pliki sterujące mają ciekawą cechę ?
    doskonale się pakują nawet 1:15.
    Powyższy plik BZip2 spakowałem 1,5 razy bardziej.


    Jako ciekawostkę wypróbowałem 7-Zip. Plik zajmuje 38kb.

  • #20 16 Cze 2008 19:35
    And!
    Admin grupy Projektowanie
  • #21 16 Cze 2008 21:33
    Ryski
    Poziom 20  

    And! napisał:
    Ryski podpowiedz jakie ustawiłeś parametry kompresji przyda się to osobom które będą umieszczać swoje wyniki.


    Poprostu zmieniłem tylko Compression level na Ultra, method zostawłem na LZMA, inne wiecej zajmują.
    PS.Napisalem do gulsona, aby umożliwił wrzucanie plików z rozszerzeniem .7z

  • #22 17 Cze 2008 10:51
    Dżyszla
    Poziom 42  

    Tak się poddają kompresji, bo dane są w nich bardzo matematyczne i często powtarzane. Wszelkie fale piłokształtne czy prostokątne są wymarzone do poddawania ich kompresji :) Nic w tym dziwnego nie ma.

  • #23 17 Cze 2008 20:08
    And!
    Admin grupy Projektowanie

    Z oscyloskopów programowych moim zdaniem najlepiej daje sobie radę,
    wizualizacja w GoldWave.
    Można analizować bezpośrednio z pliku, podczas odtwarzania regulować szybkość odtwarzania, jest dostępna opcja powolnego wygaszania plamki.

    Umieściłem w sieci kilka pomysłów na tworzenie obrazów na oscyloskopie w trybie XY, mogą okazać się pomocne przy pierwszych próbach.

  • #24 19 Cze 2008 21:28
    mlody_elektronik
    Poziom 27  

    __Grzegorz__ gratuluje sześcianu, i oscyloskopu :) niestety mój oscyloskopek tak ładnie nie wyświetla :( ale cóż się spodziewać po radzieckiej machinie ;)

    co do wizualizacji na GoldWave...to u mnie coś niezbyt ładnie to chodzi...gorzej wyświetla niż moja radziecka maszyna...i chyba nie da się tego polepszyć?

  • #25 19 Cze 2008 22:00
    __Grzegorz__
    Poziom 27  

    Możesz zakombinować szybkością odtwarzania i właściwościami w oknie wizualizacji (opcja SLOW FADE) :)


    Podejście 2:

    Grafika rastrowa na oscyloskopie:


    Link


    Okrutnie bruździ mały SLEW RATE na wyjściu karty dźwiękowej.
    Niestety, przy szybkim przejściu z prawej na lewą stronę ekranu - końcówki linii rastra są zawijane...

    Kombinowałem z rysowaniem ramek wokół obrazka, linii dodatkowych na początku i końcu linii rastra no i jest trochę lepiej, ale dalej linie są zawijane... :(

    Rozwiązaniem wydaje się być rysowanie grafiki nie na całym ekranie, ale na 50 % lub mniej...

    Ech....

  • #26 19 Cze 2008 22:23
    mlody_elektronik
    Poziom 27  

    __Grzegorz__ wykombinowałem z tym programem, zwiększyłem FPS itp. jakoś działa - jak mój rusek :D

    co do samego wyświetlania...a w sumie konkurs jest to pytać o szczegóły nie będę...mam pomysł jak to realizować..zobaczymy co mi z tego wyjdzie...

    ubolewam tylko że mój rusek ma regulacje wzmocnienia jedynie na kanał X..ale...myślę już o "dodatkowym" pokrętełku (oscylek to poczciwy H3017 :D) :D

  • #27 24 Cze 2008 19:30
    And!
    Admin grupy Projektowanie

    Ciekawie się prezentują zapowiedzi wyników waszych prac.
    Znalazłem jeszcze kilka filmików prezentujących ciekawe wykorzystanie oscyloskopu:


    Link



    Link



    Link



    Link



    Link


    Czyżbyśmy źródłem artykułów dla innych portali ;)
    https://www.elektroda.pl/rtvforum/topic1043807.html

    A tutaj kilka pomysłów na wstępne eksperymenty z generowaniem obrazu w trybie XY:
    Oscyloskop w trybie XY

  • #28 26 Cze 2008 09:07
    Dżyszla
    Poziom 42  

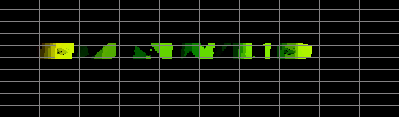

    Maiłbym prośbę do kogoś z oscyloskopem... . Bo sobie zacząłem pisać programik do konwersji z AVI na WAV-XY... Generalnie przyjąłem zasadę jak w wyświetlaczach kineskopowych (wszak nie pracuję niestety z wektorowymi obrazami i trzeba traktować rastrowo je). No i w GoldWavie to nawet jakoś wygląda ale wyłącznie przy załączonym wolnym wygaszaniu.
    KONKURS -elektroda.pl na oscyloskopie- zakończony
    Podejrzewam, że trzeba by dobrać czas naświetlania punktu (a właściwie - wielkość skoku :) ) Jakby ktoś się chciał pobawić z oscyloskopem i przynajmniej pwiedział, czy coś wydać :) (włącznie z dostosowywaniem prędkości może...)
    Aha - WAV jest 48kHz/8bit

  • #29 26 Cze 2008 18:33
    And!
    Admin grupy Projektowanie

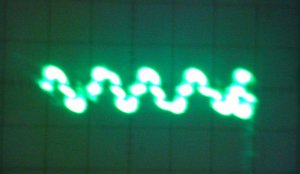

    Wyświetla się sinusoida.
    Nie zmieniałem szybkości odtwarzania, jedynie powieliłem wzorzec kilkakrotnie, gdyż odtwarzając w pętli występował odstęp czasowy pomiędzy końcem a początkiem nagrania.

    KONKURS -elektroda.pl na oscyloskopie- zakończony

  • #30 26 Cze 2008 19:57
    Dżyszla
    Poziom 42  

    Dziwna sprawa... Programowy oscyloskop zupełnie coś innego pokazuje :( szczególnie ładnie zaczyna wyglądać przy prędkości x5 i oczywiście zapętlonym odtwarzaniu.
    Jakieś sugestie, czemu takie różnice występują?
