jak wysterować wzmacniacz na quasic komplementarny KD502

mariooooo88 wrote:

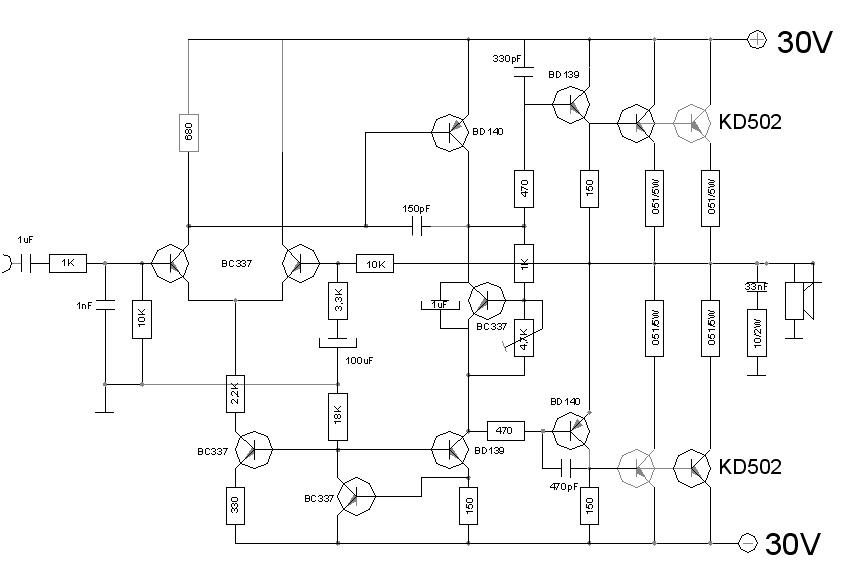

Witam zbudowałem wzamcniacz według schematu zamieszczonego ponizej i mam pytanko jak go wysterować aby nie uszkodzić tranzystorów chodzi mi o sam sposób. wiem ze trzeba podłączyć zarówke na wejściu i Amperomiez ale dalej nie wiem jak postepowac. Na jaki poziom poboru prądu ustawic aby działał prawidłowo. POMOCY.

Quarz wrote:

mariooooo88 wrote:

Witam zbudowałem wzamcniacz według schematu zamieszczonego ponizej i mam pytanko jak go wysterować aby nie uszkodzić tranzystorów chodzi mi o sam sposób. wiem ze trzeba podłączyć zarówke na wejściu i Amperomiez ale dalej nie wiem jak postepowac. Na jaki poziom poboru prądu ustawic aby działał prawidłowo. POMOCY.

Zacznijmy od tego, iż powyższy schemat jest niedopracowany...
W bardzo ważnym miejscu zbrakło rezystora, o w tej części:

w szereg regulacyjnym reostatem - 4,7kΩ - powinien być włączony rezystor o wartości 1kΩ..
Przecież zerowa wartość rezystancji pomiędzy bazą a emiterem tranzystora BC337 nigdy nie będzie miała miejsca, ponieważ spowoduje to zablokowanie - w sumie - komplementarnej pary tranzystorów wyjściowych - praktycznie zerowa wartość ich prądu spoczynkowego.
