Altis ATX-300PT (EC) piszczy przetwornica st-by

Zasilacz w zasadzie działa prawidłowo ale bardzo nieprzyjemnie piszczy. W momencie włączenia (PS-ON) ton się nieco zmienia ale pozostaje słyszalny.
Zasilacz jest po przejściach - z bliżej nieustalonych przyczyn stopieniu uległ wtyk ATX oraz 2 przewody na linii 5V. Wiązka została wymieniona.

Zasilacz zbudowany jest na układach UC3843B + HY-510N. Przetwornica pomocnicza na tranzystorze SSS2N60B i transoptorze 817C. Elektrolit 10uF/50V w obwodzie przetwornicy jest sprawny (pomiar pojemności - 8.9uF).

Proszę o pomoc w zlokalizowaniu i usunięciu przyczyny piszczenia przetwornicy pomocniczej.

Daj jakas wieksza fotke wnetrza.

Sprawdź:

Cewki (dławika) jak sprawdzić nie mam, ale rdzeń jest cały. Kondensatory 1000uF/10V obydwa po stronie wtórnej wymieniłem - bez zmian. To jest układ:

Zapewne to Wiesz, ale czarno to widzę.
Oczywiście biorę pod uwagę raczej linię +5V i obojętne jaką mam na myśli.
Lokalizacja dźwięku to tragedia, a na dodatek dość szerokie pole do popisu szkoda tylko, że nie masz nic do pomiaru cewek.
Pozostają tylko jednak ewentualne przegrzane luty...

18 Cze 2008 21:26
Ta cewka ani PFC nie są źródłem pisku... zmostkowałem je i dalej piszczy.
Muszę jeszcze podmienić tę diodę impulsową.

Źródłem pisku na 100% jest przetwornica pomocnicza, bo piszczy bez względu na to czy zasilacz jest uruchomiony czy w stanie czuwania.
Piszczy nawet przez chwilę po odłączeniu od sieci, przestaje piszczeć, dokładnie w momencie gdy znika napięcie na linii 5V_st_by.
Edit:
Tak wyglądają tętnienia na 5Vsb w stanie st-by:

...a tak w ps-on:


Oba oczywiście z odciętą składową stałą przy ustawieniach:
X: 0,1ms/div
Y: 10mV/div
sonda: 1:1

Widać na oscylogramach nałożone przebiegi ~ 120kHz i ponad ~ 3kHz (w St-By) oraz ~ 90kHz i ponad ~ 2kHz (w PS-ON).

Podstaw ten kondensator 10uF ; pokaż przebiegi na drenie SSS2N60B i na "+" tego kondensatora względem masy gorącej.

Ała... dlaczego na gorącej masie jest faza albo inaczej - dlaczego przedni panel oscyloskopu jest na masie pomiarowej...

Kondensator:
0,1V/div
0,1ms/div

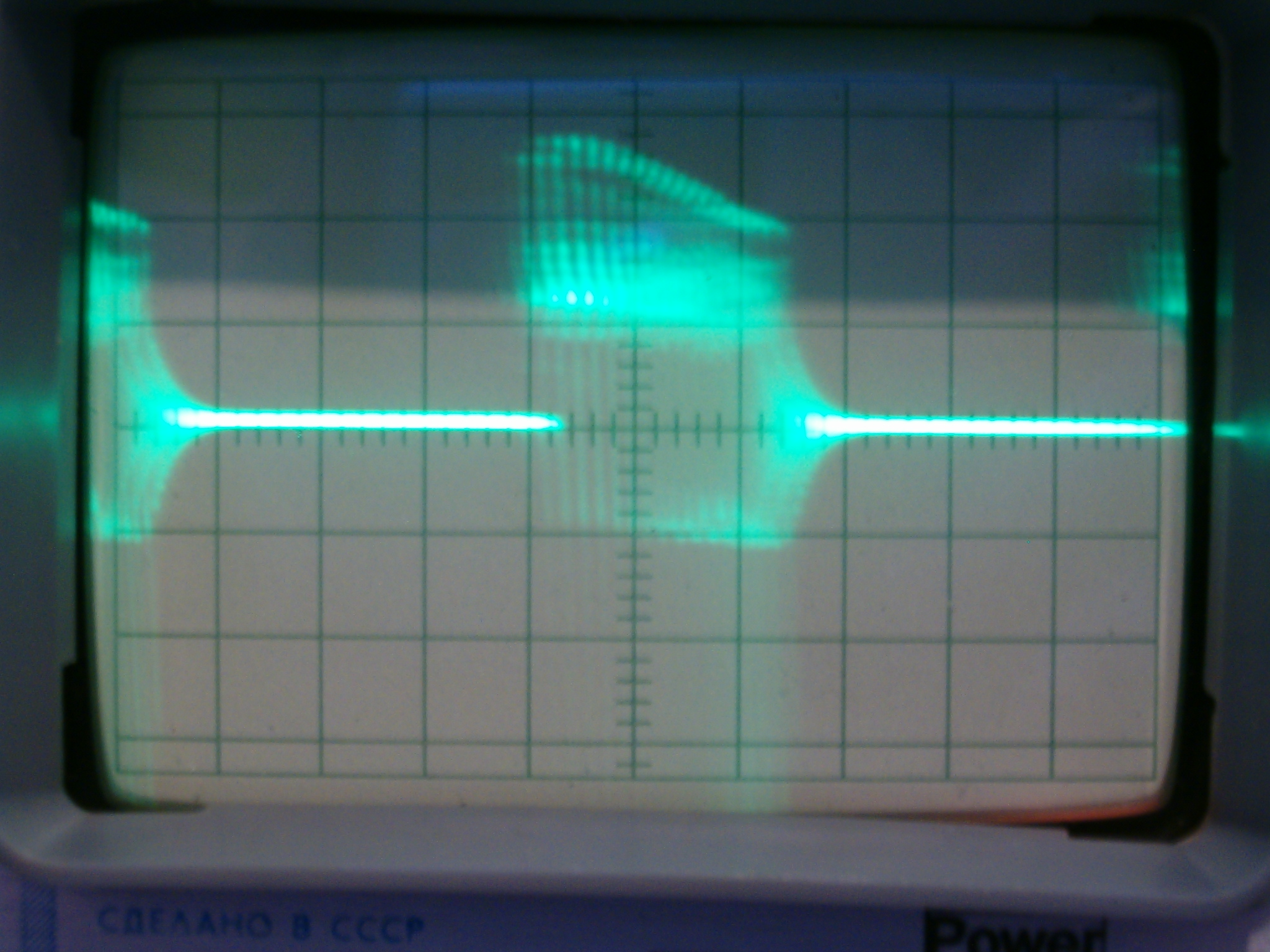

Dren:
50V/div
50us/div

50V/div
10us/div

Niestety przy takich pomiarach trzeba uważać.

Przetwornica próbkuje z częstotliwością miłą dla ucha

Jak na złość nie mam teraz akurat zasilacza z MOSfetem w StandBy ale podam przykład przebiegów na kolektorze bipolarnego KSC5027-R - przetwornica z transoptorem.

100V/div | 5us/div | DC | druga działka od dołu -> 0V
[Obciązenie 0R] | [Obciązenie 4,7R]

|

Posprawdzałeś co nieco - np. diode przy uzwojeniu pomocniczym (strona pierwotna) ?

Dzisiaj zrobiłem sobie wolne... te pomiary były z kondenstorem 22uF/50V wstawionym w miejsce 10uF/50V. No i poprawiłem instalację 230V w gniazdku teraz na "gorącej" masie jest już zero, będzie trochę bezpieczniej.

Nie podoba mi się ten przebieg na mosfecie, coś jest nie tak, tylko nie wiem co, na pewno on tak nie powinien wyglądać (dlaczego są przerwy w działaniu?).

Przetwornica st-by jest obciązona rezystorem 27R i w stanie "jałowym" płynie tam ok 180mA.

Tzok to normalne ... tez mam na serwisie sprawnego Altisa 300W ( szczerze jak on ma 150W to będzie dobrze )
Tez piszczy przetwornica std-by.
Przypadkiem ten zasilacz nie pochodzi z komputera firmy Vobis ?

Przypadkiem pochodzi ale mój nick to TzOk

Przepraszam, że tak długo nie pisałem, ale w międzyczasie miałem przymusowe wolne na miesiąc od elektrody, a potem wyjechałem na wakacje...

Czy zmieniłeś te kondensatory „piki”w przetwornicy?

Sprawdziłem wszystkie kondensatory elektrolityczne w przetwornicy pomocniczej, są ok. Kwazor twierdzi, że ten typ tak ma, więc chyba dam sobie z nim spokój. Poza tym, że syczy/piszczy zasilacz działa normalnie, nigdy nie uległ też elektrycznie awarii, wymieniłem go, bo nie łączył wtyk przy złączu płyty głównej i stopił się przewód linii 5V z przewodem masowym, no i gniazdo ATX.

Widzę, że się nie zrozumieliśmy się miałem na myśli np. takie: czy ewentualnie takie

No to faktycznie, "lizaczków" nie sprawdzałem Jak znajdę ten zasilacz (zalega gdzieś w kartonie na dnie szafy) to mogę je jeszcze przepatrzyć

Teraz mam paskudniejszy przypadek - Bestec BST ATX-1956D z HP Pavilion 522c. Strasznie gęsto upakowany i kupa elementów w SMD. Niby zwykły ATX ale o połowę krótszy, niestety do obudowy nie wchodzi pełnowymiarowy ATX (koliduje z napędem DVD) Póki co nie mam czasu się nim zająć.

Jeśli chodzi o ten nowy „kłopocik”: Bestec BST ATX-1956D to już porób fotografie z niego i załóż nowy temat.
