Coilgun, czyli jak postraszyć sąsiada:) Ponad 1kJ

04 Lip 2008 23:25 14902 27
  • Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    Użytkownik usunął konto
    Użytkownik usunął konto  
    Użytkownik usunął konto napisał 0 postów o ocenie 0, pomógł 0 razy. Jest z nami od 1978 roku.
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • #2
    Tomek515
    Poziom 21  
    Bardzo ciekawa konstrukcja :) Prawdę mówiąc nie mam pojęcia jak wygląda strzał z czegoś takiego, więc czekam na filmik.
    Co do osiągów jaki jest zasięg ?
  • #3
    Michal_b1
    Poziom 18  
    Antylopa14 napisał:
    Energia kondensatora 1162 dżule
    Energia działa około 110 dżule


    ad.1. Jak już to energia zgromadzona w kondensatorze: 1162J.

    ad.2. Chyba masz na myśli energię kinetyczną pocisku...
    Skąd wytrzasnąłeś akurat taką wartość :?: Jak to zmierzyłeś/obliczyłeś :?:

    Podaj parametry cewki.
  • #4
    Moulder
    Poziom 23  
    Podaj schemat, parametry cewki, jaki tyrystor, skąd wytrzasnąłeś "energię działa". W chwili obecnej wiadomo tylko że to działo przebija puszkę (lepiej jak byś podał grubość przebitej blachy, materiał) i ma kondensator 22000uF...
  • #5
    Kakalia
    Poziom 18  
    fizyka

    W [J] =1/2*C*U^2

    zatem:
    Napiecie ladowania 160V
    Pojemność 22000uF

    W=397,1J - energia zgromadzona w kondensatorze

    przy maksymalnym napieciu kondensatora 325V bedziemy mieli : 1161.8J

    Energia kinetyczna pocisku nie bedzie wieksza niż 3% energi zgromadzonej na kondensatorze, zatem przy idealnych warunkach nie przekroczy 11.9J
    Zeby to mialo rece i nogi potrzeba jest masa pocisku, jego wymiary i wymiary cewki - wtedy mozna to policzyc dokladnie w pewnych granicach oczywicie.

    Najlepiej sprawdzaja sie dziala kaskadowe polaczenia cewek, sprawnosc dochodzi do 5-6% oraz wiele kondensatorów laczonych rownolegle - szybsze ladowanie/rozladowanie.
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • #6
    Snikers
    Poziom 24  
    Energia kinetyczna jest powiazana z masa pocisku, wiec obliczenia % energii zgromadzonej w kondensatorze jest dalekim przyblizeniem.

    Mozna zmierzyc predkosc przy wylocie i z tego obliczyc bardziej bliskim przyblizeniem ;) energie pocisku
  • #7
    Fsoliebhaber
    Poziom 17  
    Antylopa14 dodaj jakieś zdjęcia całości. Bo prócz wskazań woltomierza (każdy wie jak wygląda) oraz 3 zdjęć włączników nie ma nic.
    Na dobrą sprawę jakbyś napisał, że to jest prostownik do ładownia akumulatorów samochodowych to też bym "uwierzył".

    Popracuj troszkę nad sztuką fotografii, bo nawet komórka można robić dobre zdjęcia (to nie aparat je robi tylko człowiek).
  • #8
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #9
    PAQ88
    Poziom 10  
    Nie lepiej zamiast jednego wielkiego kondensatora dać kilka mniejszych? Pewnie koszty by było duzo mniejesze.
    A jeśli chodzi o projekt to naprawde fajna zabawka. Napisz jeszcze czym strzelasz. Czekamy na filmik
  • #10
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #11
    tomassek
    Poziom 15  
    Coraz więcej tych coil gunów pojawia się na elektrodzie, a mnie zawsze nurtuje jedno pytanie. Nie boicie się, że to zrobi komus jakąś krzywdę ? W sensie strzelicie gwoździem czy czymś podobnym i ten gwóźdź poleci dalej, mocniej niż się wam wydawało i trafi sąsiada za ścianą. Albo jakiś rykoszet i rozwali wam plazmę wiszącą na ścianie. To ustrojstwo jest całkowicie przewidywalne i ma się nad tym całkowitą kontrolę ?
    No chyba, że faktycznie tylko puszke to przebije i nic więcej poważnego się nie stanie. Podobnie z zabawą mocnymi laserami, ale tam chociaż jakieś okulary ochronne można stosować.
  • #12
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #13
    andrzej31-91
    Poziom 11  
    Witam super konstrukcja ile puszek przebije przy 325V i Jaki zastosowałeś tyrystor? Mam jeszcze pytanie moje działo jak się wyzwala pocisk poprzez zwarcie odczepu cewki z kondensatorem przebije 2 puszki (może nawet 3 ale 3 nie próbowałem) na wylot a jak dałem triaka bta41-600 to ciężko mu przebić jedną puszkę czy to może być spowodowane poprzez rezystancję wewnętrzną triaka?
  • #14
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #15
    powerm
    Poziom 23  
    Do zmierzenia energii potrzebujemy znać masę pocisku i zmierzyć odległość albo czas na jaki poleci, reszta to już wzory na ruch jednostajnie opóźniony aby obliczyć prędkość i na energię kinetyczna.
  • #16
    May
    Poziom 11  
    Witam

    Wyznaczenie energii pocisku z wykorzystaniem pomiaru czasu, toru lotu i zależności ruchu jednostajnie opóźnionego w "garażowych" warunkach nie jest, parafrazując, strzałem w dziesiątkę.

    Moja propozycja to tzw wahadło balistyczne.
    Zawieszony na dwóch linkach np. drewniany kloc poddajemy eksperymentowi.
    Wystrzelony pocisk uderza w wahadło.

    Coilgun, czyli jak postraszyć sąsiada:) Ponad 1kJ

    Korzystając z zasad:
    1. Faza: zachowania pędu (zderzenie niesprężyste pocisku z klocem)
    2. Faza: zachowania energii

    można zapisać:

    Coilgun, czyli jak postraszyć sąsiada:) Ponad 1kJ

    gdzie oczywiście:
    m1 - masa pocisku
    m2 - masa wahadła
    h - maksymalna wysokość na jaką wzniosło się wahadło

    Od znanej prędkości i masy pocisku już tylko krok do energii.

    Założenie że przypadek jest jednowymiarowy determinuje zawieszenie kloca - tuż po zderzeniu porusza się w tym samym kierunku co pocisk.

    PS. Ładny projekt. Pozdrawiam.
  • #17
    Michal_b1
    Poziom 18  
    May napisał:
    Wyznaczenie energii pocisku z wykorzystaniem pomiaru czasu, toru lotu i zależności ruchu jednostajnie opóźnionego w "garażowych" warunkach nie jest, parafrazując, strzałem w dziesiątkę.

    Moja propozycja to tzw wahadło batalistyczne.


    ad.1. Można przy użyciu komputera i odpowiedniego sensora to zmierzyć dosyć łatwo. Poniżej link do stronki na której jest mój opis jak to zrobić:
    http://labpl.elektroda.eu/readarticle.php?article_id=3

    ad.2. Raczej to się nazywa wahadło balistyczne a nie batalistyczne. :D
  • #18
    May
    Poziom 11  
    Twoje rozwiązanie jest b. dobre - proste i skuteczne.

    Pisząc o wahadle balistycznym (zapędziłem się z tą batalistyką - już poprawiłem :)) kierowałem się również prostotą i brakiem konieczności wykonywania dodatkowych urządzeń.
    Powinienem był tak to ująć w miejsce wspomnianych warunków garażowych.
  • #19
    Deepone
    Poziom 22  
    Antylopa14 napisał:
    Cały projekt na http://moje-projekty.pl.tl/Coilgun-v-2-.-0.htm
    Filmik z działania działa dodam jutro wieczorem.


    Filmiku do dziś nie widać, minął już więcej niż jeden wieczór.
    Jak ktoś napisał zdjęcia też by ładniejsze się przydały. A i nawet podane są wzory, podaj więcej parametrów.

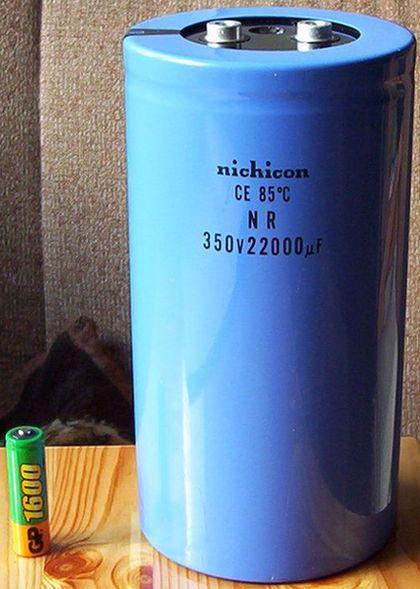

    Na stronie napisałeś że zakupiłeś "...kondensator 22000uf 325V..." a na zdjęciu taki tyle, że 350V.

    Zawsze mnie ciekawiły Coilguny i podoba mi się ta konstrukcja.
    Moje nie były silne ale raczej z tego powodu, że chciałem zobaczyć jak to działa i tyle. Nawet kiedyś pozyskałem do tych celów 3 kondensatory 10000uf 350V (SURGE 400V) i na tym się skończyło jednak nie poniosłem tutaj kosztów.

    Zastanawia mnie czy się nie boisz, że zrobisz komuś lub sobie krzywdę, bezpieczne to w 100% nie jest. Nie dość że wysokie napięcie to jeszcze pociskiem można oberwać.

    Wg mnie oceniać zbyt wiele nie ma co, zdjęcia prezentują mało istotne detale - szkoda, że nie ma całości urządzenia na zdjęciach.
    Dane które podałeś, dla wielu osób to za mało i niezbyt satysfakcjonujące są - to że przebija 2 puszki to niewiele mówi o parametrach.
    Szkoda że nie ma zdjęć cewki.
  • #20
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #21
    Dominik CieSluk
    Poziom 10  
    A czy nadadzą się 2 kondensatory 330µf 200v.????????
  • #22
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #23
    loodvis
    Poziom 14  
    Żeby zmierzyć prędkość i tym samym obliczyć energię można by uderzyć do airsoftowców (broń na plastikowe kulki), jak masz jakąś większą grupę w okolicy to może mają chronograf.

    http://www.asgshop.pl/produkt.php?id=718
  • #24
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #25
    Michal_b1
    Poziom 18  
    Skąd to iskrzenie przy wystrzale? Wyzwalasz kondensator po prostu stykając przewody? :|
  • #26
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #27
    tomassek
    Poziom 15  
    A tak skorzystam i podpytam - ten żel balistyczny to sie gdzieś na kilogramy kupuje ? Czy to może jakaś samodzielna mieszanka. Widziałem to w pogromcach mitów i sie zastanawiałem skąd to się bierze.
