Pamiętacie jeszcze te tekturowe tarcze do rzutek wieszane w pokojach na ścianie? Większość z nas już z nich wyrosła, ale niektórzy lubią jeszcze przy piwku pograć w barze ze znajomymi. A dlaczego by nie zaprojektować własnej elektronicznej tarczy?

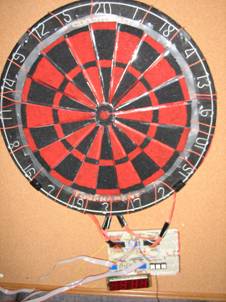

Autorzy tego projektu przedstawiają nam swoje wykonanie takiej tarczy. Do jego realizacji wykorzystali m.in. dwa analogowe multipleksery 16 do 1, konwerter analogowo-cyfrowy mikrokontrolera Mega 32 i wyświetlacz do pokazywania punktów. Zaprojektowali też dwa obwody do wykrywania miejsca trafienia rzutki i wykrywania trafienia premiowanego pola.
Jako, że schematów jest bardzo dużo polecam odwiedzić stronę źródłową. Znajduje się tam także kod źródłowy do mikrokontrolera.
Źródło: http://ltc.cit.cornell.edu/courses/ee476/Fina...earned_to_Stop_Worrying_and_Love_ECE_476.html
