Interfejs do VAG-COM pod USB

ilon 19 Lip 2008 19:50 126764 126
  • Interfejs do VAG-COM pod USB



    Witam wszystkich z racji tego, że ostatnio miałem trochę problemów z moim golfikiem a w laptopie nie mam złącza RS232, postanowiłem zrobić interfejs działający pod USB.

    Układ składa się z połączenia schematów dwóch urządzeń:
    Przejściówki z USB na RS232 (TTL) na układzie FT232RL

    Interfejs do VAG-COM pod USB

    Oraz standardowego interfejsu K-line pod RS232 na układzie MAX232

    Interfejs do VAG-COM pod USB

    W efekcie wyszedł taki schemacik

    Interfejs do VAG-COM pod USB

    Wszystko zostało zlutowane w tzw. pająku, jednak starałem sie żeby to miało ręce i nogi.

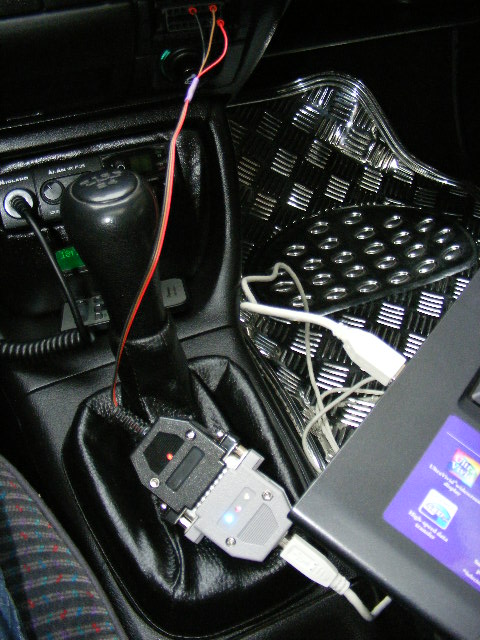

    Cały układ został zamknięty w dwóch obudowach do wtyków DB25

    pierwsza (szara) zawiera przejściówkę na układzie FT232RL

    Druga (czarna) układ, który zapewnia komunikację ze sterownikiem samochodu.

    W przyszłości planuję dodać do tego w osobnej obudowie konwerter sygnału RS232 tak abym mógł wykorzystać to jako przejściówka na standardowego RS'a.

    Konfiguracja w Windows XP jest bardzo prosta sprowadza się do podłączenia i zainstalowania sterownika.

    Interfejs do VAG-COM pod USB

    Interfejs do VAG-COM pod USB

    Później uruchamiamy już tylko VAG-COM'a i diagnozujemy autko.

    Interfejs do VAG-COM pod USBInterfejs do VAG-COM pod USBInterfejs do VAG-COM pod USB

    Poniżej kilka fotek wnętrzności

    :D

    Interfejs do VAG-COM pod USB

    Interfejs do VAG-COM pod USB

    Interfejs do VAG-COM pod USB

    Interfejs do VAG-COM pod USB

    Interfejs do VAG-COM pod USB

    I na koniec rzut konfiguracji układu FT232RL w programie MProg

    Interfejs do VAG-COM pod USB

    Pozdrawiam wszystkich, oceniajcie. Mam nadzieję, że ktoś pokusi się o zrobienie sobie czegoś takiego naprawdę działa
    :D
