Pralka Ariston AVL82EU lub podobna-szukam schematu

Pralka Aristo AWL82EU lub podobna poszukuje schematu, chodzi mi głownie o rozpiskę wyprowadzeń modułu głównego, a najlepiej schemat tego właśnie modułu. Serwisówke mam ale mnie nie ratuje. będę wdzięczny za wszelka pomoc.

Napisz może z czym masz problem to szybciej do tego dojdziemy niż z szukaniem schematów.

jeżeli już to chodzi o pralkę AVL82 bo takiej jak w tytule nie ma Ariston
fakt podaj co się z nią dzieje to może pomożemy

Symbol przepisany z karty gwarancyjnej. Narazie to tak od tylu sie za to biore. Pralka nie dziala po burzy, zero odzewu. Narazie mam ten modul glowny poniewaz moj poprzednik (serwisant od agd) stwierdzil ze to on jest uszkodzony i bezowocnie szukal juz nowego do kupienia. Wizualnie na plycie brak uszkodzen. No i chcialbym sie dowiedziec gdzie na ta plyte zasilane wchodzi zeby tory zasilajace posprawdzac, a jak nic nie znajde to musze jednak sam do tej pralki zajrzec.
A jesli idziemy w dyskusje seerwisowa to prosze MODA o przeeniesienie tematu do wlasciwego dzialu.

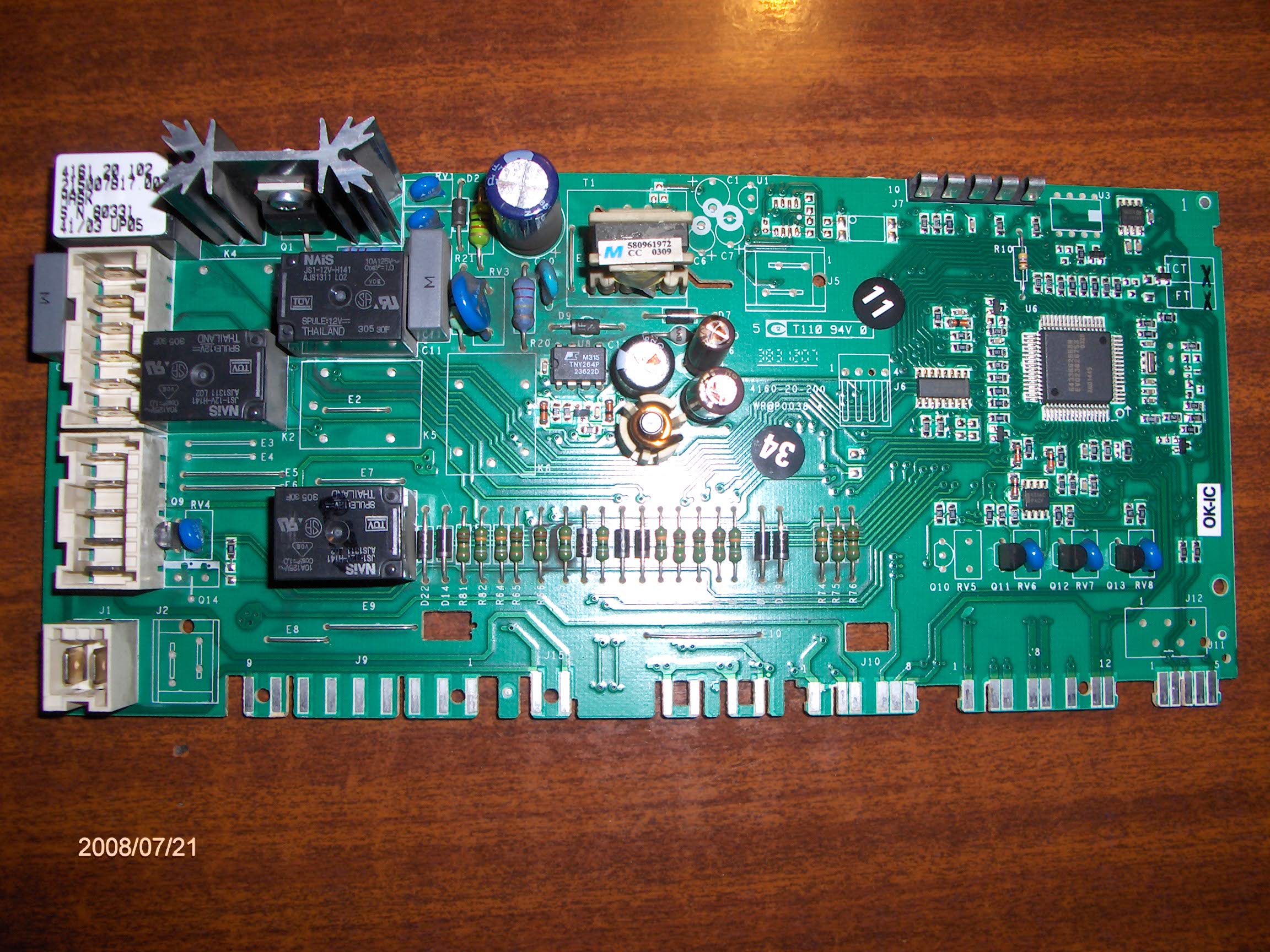

Tak wyglada elektronika jesli to komus cos powie

Zasilanie masz na J1 , Triak od blokady Q9 do wymiany i warystor RV3 oraz rezystory smd sterujące bramkę tegoż triaka . W po burzówkach wywala przelotki zasilania przetwornicy w pobliżu miejsca na przekaźnik K5 i pod złączem J4 ,trzeba złącze wylutować i dokładnie przemierzyć . Rzadko pada przetwornica TNY264P...
Powodzenia

nastąpiło przepięcie a ponieważ moduł pozostaje cały czas pod naięciem mimo wyłączonej pralki ale z wtyczką w gnieździe została uszkodzona pestka(ten element rozwarstwiony), jeżeli nie został uszkodzony procesor to wymiana tego elemenyu może uruchomić moduł

Dzieki koledzy za rady, sprobuje cos z tym zrobic.

iskrownik wrote:

... Triak od blokady Q9 do wymiany i warystor RV3 oraz rezystory smd sterujące bramkę tegoż triaka...

Kolega mial na mysli RV3 czy moze RV4 bo to on jest przy triaku wlasnie.

yrmark wrote:

...ale z wtyczką w gnieździe została uszkodzona pestka(ten element rozwarstwiony)

Tzn co konkretnie ma kolega na mysli, chodzi o ktorys warystor?

RV3 jest na wejściu i to miałem na myśli ale jeżeli to przepuściło prąd to przykro prawdopodobnie nic nie zrobisz i trzeba będzie wymienić moduł na wszelki wypadek podaję indexy części eeprom C00098273
moduł C00143056
pozdrawiam

Warystor RV3 na zasilaniu przetwornicy ,RV4 od blokady nie ruszaj ...

Panowie, bardzo dziekuje za wszystkie informacje - pomogly
Przepalila sie przelotka na zasilaniu przy symbolu K5 gdyby ktos na zdjeciu nie zauwazyl;-) Ja nawet na plycie tego nie zauwazylem mimo ze ogladalem ja bardzo dokladnie, wredne to bylo Dzieki wszystkim
