Latarka :) NE555 + BUZ11

Joker2 28 Lip 2008 19:12 18575 57
  • Latarka :) NE555 + BUZ11

    Przedstawiam prosty projekt latarki wykonanej w wolnej chwili. Jest zbudowana na sześciu diodach super jasnych. Diody są sterowane z generatora częstotliwości 2kHz. Regulacja jasności świecenia odbywa się na zasadzie zmiany długości stanu wysokiego na wyjściu generatora. Dzięki takiemu rozwiązaniu prąd płynący na diody jest ograniczany wydłużając ich żywotność, a latarka staje się bardzo oszczędna ponieważ generator pobiera niewielkie ilości prądu. U mnie prąd jest ustawiony na 100mA, oczywiście przy nowej baterii, później spada, ale można sobie co jakiś czas podkręcić wykorzystując w ten sposób baterie w 100% :)

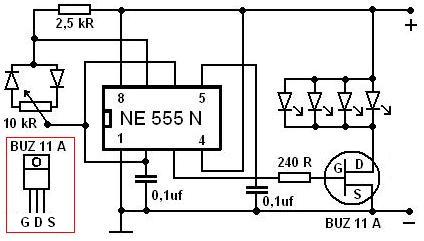

    Układ jest bardzo prosty, dołączam schemat. Idealna sprawa dla początkujących. Źródłem zasilania jest bateria 3xR12.

    Latarka :) NE555 + BUZ11 Latarka :) NE555 + BUZ11 Latarka :) NE555 + BUZ11 Latarka :) NE555 + BUZ11 Latarka :) NE555 + BUZ11

    Latarka :) NE555 + BUZ11

    Przy normalnej żarówce do uzyskania podobnej ilości światła trzeba włożyć 3-4 razy więcej energii.
    Koszty latarki razem z obudową i baterią zamknęły się w 20zł.

    Myśle teraz nad jakimś układem który będzie utrzymywał wartość pobieranego prądu podczas spadku napięcia na baterii. Może ktoś ma jakiś pomysł:)


    Fajne!
  • SterControl
  • #2 28 Lip 2008 19:18
    k4be
    Poziom 31  

    Lepiej będzie, jak każdą z diod dołączy się przez rezystor.
    Może zastosować stabilizowaną przetwornicę zwiększającą napięcie z układem TL494 albo UC3843 (niestety żaden z nich nie zadziała przy 4V), i diody połączyć szeregowo, jesli zależy na stałej jasności.
    Czemu zwykły potencjometr jest schowany w środku? Lepiej albo go wystawić na wierzch, albo dać montażowy...

  • #3 28 Lip 2008 19:18
    oj
    Poziom 42  

    Jak dla początkujących to popraw schemat; kierunek LED i oznaczenia wyprowadzeń tranzystora.

    Możesz sprecyzować co jest nie tak??
    androot

  • #4 28 Lip 2008 19:35
    Joker2
    Poziom 23  

    k4be napisał:
    Lepiej będzie, jak każdą z diod dołączy się przez rezystor.
    Może zastosować stabilizowaną przetwornicę zwiększającą napięcie z układem TL494 albo UC3843 (niestety żaden z nich nie zadziała przy 4V), i diody połączyć szeregowo, jesli zależy na stałej jasności.
    Czemu zwykły potencjometr jest schowany w środku? Lepiej albo go wystawić na wierzch, albo dać montażowy...


    No właśnie po próbach doszedłem do wniosku że na rezystorach są większe straty niż na takim układzie. Poza tym w takim wypadku można lepiej wykorzystać baterie, a nie w pół dobrą wyrzucić do kosza, bo latarka świeci za słabo.

    Potencjometr nie jest montażowy, bo taki akurat miałem w szufladzie. Może i dobrze, bo wygodniej się kręci:)

  • SterControl
  • #5 28 Lip 2008 21:05
    cmal
    Poziom 15  

    Spoko projekcik :) Wszystko ma swoje miejsce, każdy kabelek, i obudowa nawet pasuje :D

  • #6 28 Lip 2008 21:17
    -RoMan-
    Poziom 42  

    Ten projekt nazwałbym "uniwersalny palnik diod LED". NIE WOLNO łączyć w ten sposób diod LED! To, że diody jeszcze świecą wynika tylko i wyłącznie z marnej jakości baterii.

  • #7 28 Lip 2008 21:36
    adrbub
    Poziom 13  

    Sory że offtop ale dlaczego nie można łączyć diod LED równolegle. Ja połączyłem równolegle 30 diod do oświetlenia oczka wodnego i świeci już 2 tygodnie. Czy one sie spalą??

  • #8 28 Lip 2008 21:42
    Balu
    Poziom 38  

    No bo nie można, ani równolegle, ani tym bardziej BEZ rezystorów!

    Dodano po 58 [sekundy]:

    A co do równoległych diód...będzie świecić tak długo jak któraś się nie spali...a potem... poleci lawinowo:)
    (Prąd ten sam, mniej diód, większy prąd na złączach, degradacja złącz, większy prąd... większa degradacja...) :)

  • #9 28 Lip 2008 21:44
    _milcek_
    Poziom 19  

    Chodzi o prąd jaki płynie przez diody. Zależnie od diod każda ma napięcie maksymalne przy czym zależnie od napięcia płynie odpowiedni prąd(prawo Ohma nie kłania :D ). Chociaż wbrew przekonaniom innym to diody zawsze steruje się je napięciem. Tutaj nie ma żadnego rezystora, ale nie są one katowane stale, lecz impulsowo więc nie spalą się ale świecić mocniej a nasze oko nie zauważy błyskania bo nie nadąży.

  • #10 28 Lip 2008 21:47
    Balu
    Poziom 38  

    Tia... Tak w teorii... ale a jak się zmieni pojemność? Albo jak poprostu 555 się zepsuje bo tak? Diody robią wtedy cyyyyk... i koniec;]

  • #11 28 Lip 2008 21:50
    oj
    Poziom 42  

    Równoległe połączenia diod LED bez rezystorów się dopuszcza w przypadku wyselekcjonowanych diod LED - i takie połączenia są stosowane.

  • #13 28 Lip 2008 21:52
    elektronik999
    Poziom 26  

    RoMan-owi chodzi o to ze nie ma tam rezystorów. ale praktycznie się nie zpalą ja łączyłem tak i im nic nie było

  • #14 28 Lip 2008 21:53
    adrbub
    Poziom 13  

    ja mam 10 diod zielonych równolegle, 10 czerwonych i 10 niebieskich. Każdy kolor do innego stabilizatora bo są różne napięcia. Jak są diody na 4,5V a ja mam na stabilizatorze 4,5V to jak może przez nie płynąć większy prąd przy spaleniu jednej diody jak nie ma większego napięcia??

  • #15 28 Lip 2008 21:54
    Balu
    Poziom 38  

    Widzisz tutaj gdzieś w układzie stabilizator?

  • #16 28 Lip 2008 21:55
    _milcek_
    Poziom 19  

    Jeżeli użyjemy stabilizator na DOKŁADNIE to napięcie przez producenta to nie powinien popłynąć prąd, który by zniszczył te diody. Ale pamiętajmy o pomiarze prądu który przy zwykłych diodach nie sterowanych impulsowych powinien wynosić ok. 20mA na diodę chyba, że są to jakieś mocniejsze diody.

  • #17 28 Lip 2008 21:56
    adrbub
    Poziom 13  

    Mi chodzi o to moje oczko (wyżej napisane), mam sterownik i 3x LM317. To w takim przypadku mogę tak zostawić??

  • #18 28 Lip 2008 21:56
    oj
    Poziom 42  

    Balu napisał:
    Si...wyselekcjonowanych :)


    Zobacz sobie jak są robione podświetlacze wyświetlaczy alfanumerycznych LCD

  • #19 28 Lip 2008 22:01
    treborrrrr
    Poziom 18  

    Ja też tak myślałem i zrobiłem podświetlanie w samochodzie. Diody równolegle z rezystorem. Po około miesiącu zgasło i dwa razy robota. Ale ok. Ty masz impulsowe sterowanie. Jak działa i się nie psuje to pomyśl nad jakimś reflektorem. Niby diody mają soczewkę itd. ale zastosowanie odbłysku z małej latarki diodowej za kilka zł. na pewno by polepszyło efekt.

  • #20 28 Lip 2008 22:07
    -RoMan-
    Poziom 42  

    Diody LED to nie żarówki!

    Diody LED są elementami o nieliniowej charakterystyce i napięciu przewodzenia silnie zależnym od temperatury. Na dokładkę współczynnik temperaturowy jest ujemny, czyli napięcie przewodzenia spada w miarę wzrostu temperatury.
    Zasilanie diod ze źródła napięcia stabilizowanego jest nieporozumieniem - w miarę rozgrzewania się diod gwałtownie rośnie prąd przewodzenia, diody grzeją się jeszcze bardziej i leci lawina. Diody należy zasilać źródłem prądowym lub użyć rezystora szeregowego, który ograniczy zapędy diody. Przy łączeniu równoległym również należy użyć rezystorów - w celu wyrównania napięć.
    Argumentu, że "u mnie działa dwa tygodnie" nie przyjmuje do wiadomości - diody LED mają żywotność rzędu dziesiątek lat przy normalnym, zgodnym z ich parametrami użytkowaniu. Dwa tygodnie to setki razy mniej.

    W układzie będącym tematem tego wątku jedynym ograniczeniem prądu płynącego przez diody jest rezystancja wewnętrzna baterii. Diody żyją tylko i wyłącznie dzięki temu, że bateria jest słaba. Użycie świeżej lub lepszej baterii, o mniejszej rezystancji wewnętrznej, spowoduje spalenie diod.
    W sposób użyty w tym układzie można zasilać silniczki, żarówki ale nie diody LED.

  • #21 28 Lip 2008 22:10
    Qurak
    Poziom 17  

    Dla tych co nadal nie wierzą w prawidłowe zasady połączeń diod LED niech sobie coś poczytaja o rozrzutach parametrów i jak to się przekłada na charakterystykę prądowo-napięciową diody. Właśnie selekcjonowanie, o którym tu wspomniał kolega OJ daje grupy diod o zbliżonych charakterystykach.

  • #22 28 Lip 2008 22:12
    Andrenalin
    Poziom 17  

    Ja też pomogę kolegom. :D
    Nie można łączyć LED bez rezystorów! Mierzyłeś prąd średni - 100 mA, fajnie. A jaki jest prąd w impulsie? Przecież każda dioda ma jakiś max prąd impulsowy i napięcie tu nie ma znaczenia. A równolegle nie łączy się, bo każdy LED ma swoją charakterystykę: jeden pobiera mniej, inny więcej i ten drugi umrze pierwszy. Ci, którzy tego nie rozumieją, zachęcam do czytania czegoś o LEDach. :sm9:

  • #23 28 Lip 2008 22:40
    fujitsu
    Poziom 12  

    Teoria teorią ale mój układ w samochodzie działa już ponad rok !
    Lm317 + 6 diód (3.3 V) połączonych równolegle :)

    Jest tylko jedno ALE : prąd pobierany przez wszystkie diody ustalony jest na kilkadziesiąt [mA] za pomocą regulacji napięcia wyjściowego LM317.

    Po prostu tak dobierałem rezystor (w układzie aplikacyjnym LM317) a zarazem napięcie wyjściowe żeby prąd pobierany przez 6xLED wynosił kilkadziesiąt [mA]. Napięcie zasilające wynosi ~3.25 [V] - nie pamiętam.

    Imax pojedyńczej diody to 100 [mA] więc nie ma mowy o uszkodzeniach. Układ działa zarówno latem jak i zimą :)

    pozdrawiam

  • #24 28 Lip 2008 23:29
    mkpl
    Poziom 37  

    Aj panowie pierdoły opowiadacie :| przecież te diody pracują impulsowo w impulsie to i można 1A w leda wpakować dodatkowo rezystancja tranzystora tez weźcie pod uwagę ułamki ohma ale tutaj grają dosyć ważną rolę do tego rezystancja baterii a diody sa sterowanie impulsowo dlatego aby świeciły jaśniej przez większy prąd ale tego nie jestem akurat 100% pewien. Jak ktoś nie wierzy niech zobaczy jakie jest rozwiązanie w pilocie. Co do latarki ok;] ja bym zastosował jaśniejsze diody typu FLUX i za szybką bo w oprawki się ich nie da wpakować.

    Pozatym projekt mi się bardzo podoba estetyka na wysokim poziomie ;)
    oby tak dalej

    Dodano po 1 [minuty]:

    fujitsu jakie napięcie? to tylko spadek napięcia na diodzie dla diody najważniejszy jest prąd

  • #25 29 Lip 2008 00:48
    m3
    Poziom 11  

    Muszę przyznać, że wykonanie jest bardzo estetyczne ;] Błędy w układzie są już znane, więc nie będę ich powielał. Do latarki (pod diody) dodałbym jeszcze warstwę odbijającą światło z LED-ów, tak jak jest w niektórych latarkach. Dzięki temu światło nie będzie absorbowane w czarnej obudowie latarki.

    P.S. Znalazłem kiedyś dosyć ciekawy artykuł opisujący zasilanie i sterowanie diodami LED. Klik Może się przydać niektórym osobom. ;)

  • #26 29 Lip 2008 01:17
    matam
    Poziom 13  

    Oo widzę, że kolega poskładał to na partyzanta. Szkoda tylko, że to zwykłe diody a nie np Cree albo SSC z soczewkami albo przynajmniej FLUX.
    Tylko do takich diod potrzebowałbyś jakiegoś radiatora oraz drivera, który podawałby napięcie (PRĄD NIE NAPIĘCIE!! ANDROOT) rzędu 1A / diodę, ale i moc i zasięg nieporównywalnie większe.

    PS: A ten potencjometr to mogłeś wyprowadzić na zewnątrz albo jakoś ułatwić sobie dostęp.

  • #27 29 Lip 2008 01:57
    bubi89
    Poziom 21  

    matam napisał:
    Oo widzę, że kolega poskładał to na partyzanta. Szkoda tylko, że to zwykłe diody a nie np Cree albo SSC z soczewkami albo przynajmniej FLUX.
    Tylko do takich diod potrzebowałbyś jakiegoś radiatora oraz drivera, który podawałby napięcie rzędu 1A / diodę, ale i moc i zasięg nieporównywalnie większe.

    PS: A ten potencjometr to mogłeś wyprowadzić na zewnątrz albo jakoś ułatwić sobie dostęp.

    Kolego jednostką napięcia jest V(volt), a jednostką prądu A(amper):P

  • #28 29 Lip 2008 08:18
    kortyleski
    Poziom 41  

    Ech przypadłość elektrody... Propozycje zmian - 3W dioda i driver, oczywiście nie na tej baterii - toż jemu obudowa zostanie, większość postów sprowadza się do tego tylko że trzeba było zrobić inaczej - napiszmy od razu że trzeba było "subufer" zamiast latarki zrobić; z podświetlaniem :)
    Mi akurat rozwiązanie sie podoba, pożera mało prądu a światło używane zgodnie z przeznaczeniem wystarczy żeby iść po lesie i się nie zabić. Koncepcja układowa wbrew pozorom jest poprawna - zapewne przypadkiem.
    Kiedyś z ciekawości przemierzyłem podstawowe parametry kilkunastu diod z jednej partii - różnice są pomijalnie małe.
    Podsumowując - Na tej baterii układ pracuje i będzie pracował - nie wyrobi ona 1A na diodach, warunek - nie przesadzać z jasnością(czasem impulsu.

  • #29 29 Lip 2008 09:22
    Tranzystor_1992
    Poziom 16  

    Jeżeli nie wiesz co się stanie z diodą LED jak ją podłączysz bez rezystora to weź 1N4148 i podłącz ją pod baterię tak jak diodę LED, a zobaczysz jak wyglądają sztuczne ognie.

    Koledzy mają racje mówiąc, że bez rezystora diod LED się nie montuje, po prostu rezystor ogranicza prąd płynący przez diodę. Nawet CHIŃSKIE latarki mają połączone 4 diody równolegle, a zaraz za nimi jest rezystor SMD.

    Pozdrawiam ;)

  • #30 29 Lip 2008 09:52
    kortyleski
    Poziom 41  

    Tylko że ten rezystor jest... wewnątrz baterii, do tego dochodzi Rds tranzystora. Do tego złącze diody wutrzyma i 5Amperów... Warunkiem jest nieprzekroczenie temperatury niszczącej go, oczywiście zanurzenie diody nawet w ciwkłym azocie nie da efektu, wewnątrz struktury i tak temp. wzrośnie powyżej dopuszczalnej...
    Ale krótkie impulsy rzędu 200mA przeciętna biała dioda "łyka" - mój stroboskop od ponad roku co piątek i sobotę działa z takimi prądami, ledy z allegro po 30gr...
    Na testach 3 godziny z częstotliwością 10Hz i czasem impulsu 1/100 sek wytrzymują 800mA! Fart?
