Regulator LM 2575HVS - SMD

genpa 03 Aug 2008 10:15 1528 10
  • #1
    genpa
    Level 11  

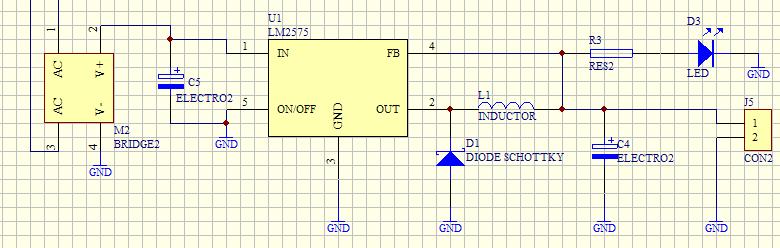

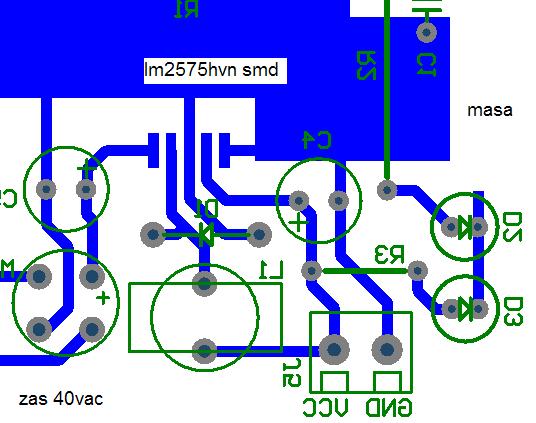

    Witam forumowiczów! Mam problem z przetwornicą lm2575hvs - SMD, uszkodziłem już 5 takich układówi i nie wiem w czym jest błąd. Załączam fotkę pcb układu i schemat. Nie mam pomysłu co robię źle, wartości elementów mam takie: c4 i 5 - 470uf 25v, l1 330uh pionowy, d1 SR160 . Z góry dziękuję za pomoc! Pozdrawiam.

    Regulator LM 2575HVS - SMD

    Regulator LM 2575HVS - SMD
  • #2
    polonez15
    Level 33  
    Jakie napięcie zasilania?
  • #3
    -RoMan-
    Level 42  
    0. Jesteś pewien, że poprawnie zrobiłeś płytkę a nie przypadkiem w lustrzanym odbiciu?

    1. Sposób podłączenia diody Schottky woła o pomstę do nieba.
    2. Brak wartości elementów na schemacie.
    3. Gdzie kondensatory ceramiczne blokujące zasilanie?
    4. Podejrzanie mały dławik.
    5. Jakie jest rzeczywiste napięcie na wejściu układu?
  • #4
    mkpl
    Level 37  
    Wygląda ok schemat jak i wzór płytki. Teraz pytanie jaką masz wersję układu, bo to raczej nie jest pełna nazwa.
    Jedyne co przychodzi mi do głowy to to, że masz wersję
    LM 2575HVS - ADJ tzn z regulowanym napiciem wyjściowym i w tej wersji na 4 nogę podawane jest napięcie z dzielnika napięcia na wyjściu, od którego zależy napięcie wyjściowe.

    [!]
  • #5
    genpa
    Level 11  
    Wartość elementów podałem w opisie, jak ma być podłączona ta dioda schottky ? , kondensatory blokujące zasilanie? jakie to?, rzeczywiste napięcie zasilania to 42v dc czyli 28ac, dławik jest na 0,5 a i taki mi wystarczy, układ to LM 2575HVS - 12.
  • #6
    -RoMan-
    Level 42  
    Dławik na 0.5A wystarczy Tobie ale nie układowi. Jeśli potrzebowałeś 0.5A, to trzeba było użyć LM2574. Układ LM2575 ma ograniczenie prądu klucza na poziomie 2.2A (typowo) i należy użyć dławika z takim lub wyższym prądem nasycenia.

    Co do diody - niepotrzebnie ciągniesz do niej 2 cm ścieżki od strony masy. Diodę wystarczy obrócić o 90 stopni i jej anoda wyląduje na dużej powierzchni masy.

    W układach impulsowych zawsze stosuje się kondensatory ceramiczne do blokowania zasilania. Jest to tak oczywiste, że producenci już nawet o tym nie piszą.

    No i najważniejsze: jesteś pewien, że nie zrobiłeś przypadkowo lustrzanego odbicia płytki?
  • #7
    polonez15
    Level 33  
    42 ? A MAX układu jest napisane 40...
  • #8
    -RoMan-
    Level 42  
    Dla HV - 60V
  • #9
    genpa
    Level 11  
    lustrzane odbicie to zrobiłem w trakcie wklejania Jpega na elektrodę (poprawnego rozkładu pinów jestem pewien). "kondensatory ceramiczne do blokowania zasilania" czyli między masą a wejściem i wyjściem przetwornicy?, jeśli chodzi o dławik to do aplikacji potrzebuję 330uh, czy mogę użyć takiego?:
    http://www.tme.eu/pl/katalog/artykuly.phtml?search=330uh&idp=1#search%3D330uh
    symbol DPT330A3 .
    Dziękuje za pomoc. Nie sądziłem ze budowa przetwornicy jest aż taka "szczegółowa" ;)
  • Helpful post
    #10
    -RoMan-
    Level 42  
    Kondensatory ceramiczne dwa - jeden na wejściu - możliwie najbliżej nóżki 1. Drugi na wyjściu - równolegle do kondensatora elektrolitycznego. Połączenia masy możliwie najgrubsze i najkrótsze. Skoro korzystasz z wersji SMD i przewlekanego dławika - nic nie stoi na przeszkodzie, żeby dławik obrócić tak, żeby połączenia się skróciły.

    Co do dławika - raczej DPU330A3.
  • #11
    genpa
    Level 11  
    -RoMan- wielkie dzięki za pomoc, w najbliższym czasie zmienię PCB i elementy i zobaczę jak to działa. Temat myślę że zamknięty, człowiek całe życie sie uczy;)
