Tester wszystkich rodzajów pilotów RC5

11111olo 10 Sie 2008 16:50 11810 21
  • Tester wszystkich rodzajów pilotów RC5

    Witam.
    Przedstawiam proste urządzonko które nazwałem RC5 tester. Pozwala ono na sprawdzenie poprawności wydawanych rozkazów przez wszystkie rodzaje pilotów z tego standardu. Na górnej linii wyświetlana jest nazwa urządzenia, a na dolnej linii rozkaz.
    Całością steruje Attiny 2313 i obrazuje to na wyświetlaczu 16*2. Pozostałe elementy służą głównie za filtrowanie zasilania.
    W wersji finalnej zrezygnowałem z kwarcu - na wewnętrznym 4MHz działa stabilnie.

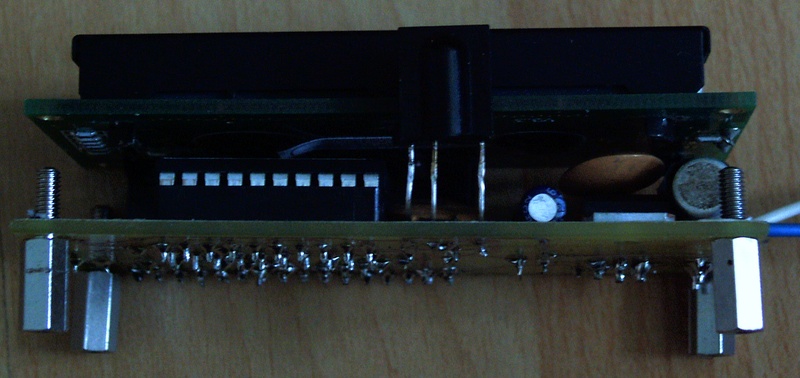

    Tester wszystkich rodzajów pilotów RC5

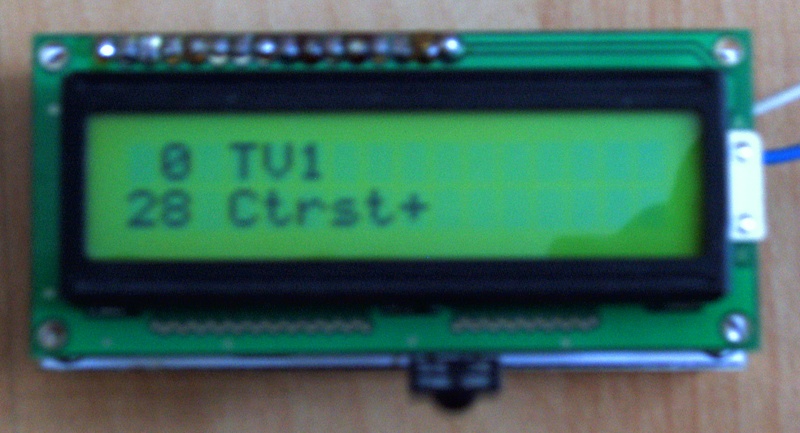

    Tester wszystkich rodzajów pilotów RC5

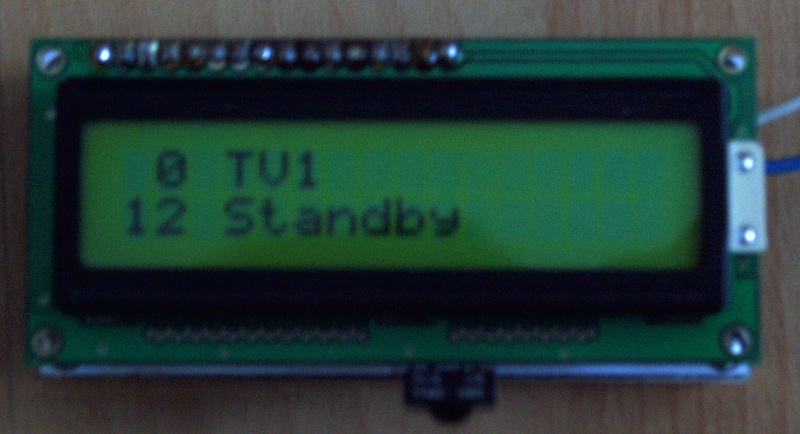

    Tester wszystkich rodzajów pilotów RC5

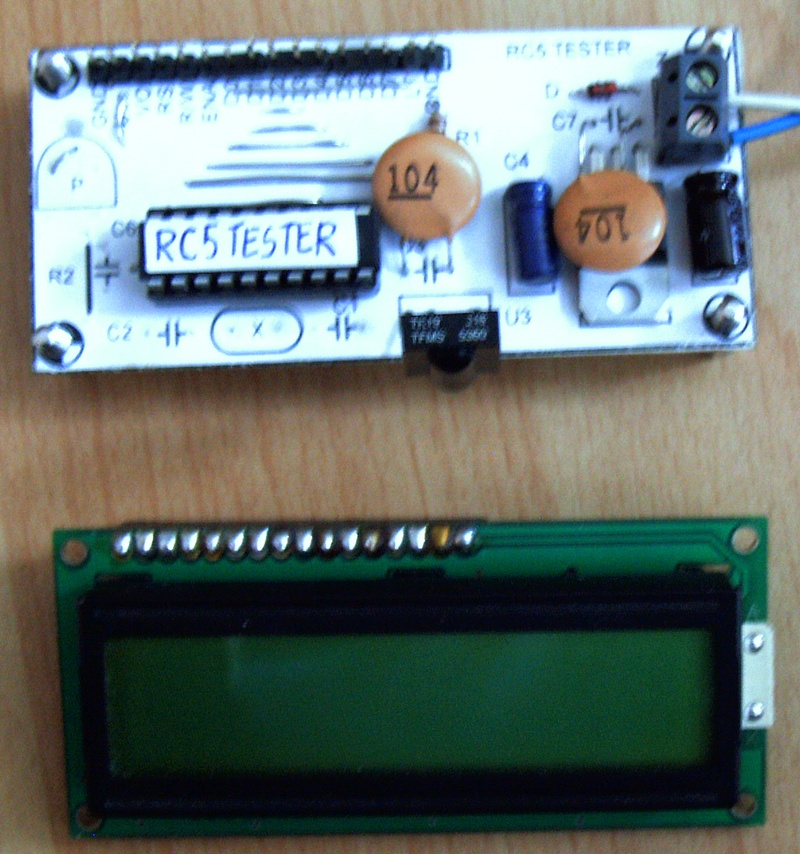

    Tester wszystkich rodzajów pilotów RC5

    Wiem że jakość zdjęć nie powala na kolana, ale lepiej nie szło zrobić;)


    Fajne!
  • Semicon
  • #2 10 Sie 2008 18:59
    ArthurCC
    Poziom 23  

    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra.

  • #3 10 Sie 2008 19:05
    Madman07
    Poziom 19  

    Wystarczyła by tylko możliwość wysłania odebranej komendy :-) Ale i tak konstrukcja fajna przydatna.

  • #4 10 Sie 2008 19:30
    codename_47
    Poziom 12  

    Ładnie wykonane zwłaszcza płytka. A w czym zaprogramowałeś ten układ. Bascom??

  • #5 10 Sie 2008 20:25
    zdzichu6969
    Poziom 23  

    Poproszę na mila full dokumentacje. Pozdrawiam:)

  • #6 10 Sie 2008 20:28
    dir3ctor
    Poziom 27  

    @ArthurCC:

    Cytat:
    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra."

    a po co skoro pilot z ktorego nadano rozkaz ma dokladnie ta sama wlasciwosc?
    @Madman07 - dokladnie to samo co powyzej napisalem - to jest TESTER przeciez...

    Od siebie dodam ze pomysl fajny, a to co mi sie rzucilo w oczy przy 1 czytaniu to fakt, ze kolega nie rwal sie z armata na muche. Wykorzystal malego procka, ktory w zupelnosci sprawdzil sie w powierzonym mu celu (to odnosnie kilkukrotnych projektow z atmega na pokladzie, ktore mialy podobne konstrukcje).

    Moje szczere gratulacje - w koncu taka biblioteczke (rozpoznajaca kody rc5) mozna potem wykorzystac do sterowana wieloma urzadzeniami, a sama przerobka tego programu na biblioteke nie powinna juz sprawic zbyt wielu klopotow.

  • #7 10 Sie 2008 20:43
    UlfgaR
    Poziom 23  

    Bardzo ciekawa konstrukcja :)

    Czekamy na schemat i kod...

  • Semicon
  • #8 10 Sie 2008 20:50
    11111olo
    Poziom 43  

    Cytat:
    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra.

    Niestety nic nie da rady już zrobić - kod po skompilowaniu zajmuje 2046 bajtów. Widać że nazwy są poskracane. Bascom nie oszczędza drogocennej pamięci :( Musiałem się mocno natrudzić aby upchnąć te wszystkie nazwy rozkazów i pilotów. Standardowo napisane zajmowało z 1kB więcej!Być może zrobię i nadajnik ale potrzeba 4kB flusha.

    Cytat:
    Poproszę na mila full dokumentacje. Pozdrawiam:)

    Dokumentację jutro dodam.

  • #9 10 Sie 2008 21:18
    ArthurCC
    Poziom 23  

    dir3ctor napisał:
    @ArthurCC:
    Cytat:
    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra."

    a po co skoro pilot z ktorego nadano rozkaz ma dokladnie ta sama wlasciwosc?


    A po to, że nie zawsze ma się pilota który ma wszystkie rozkazy na klawiaturze. Miło by było połączyć 2 w 1. Urządzenie ma wszystkie rozkazy i szkoda by było tego nie wykorzystać.

  • #10 10 Sie 2008 22:01
    byrrt
    Poziom 21  

    Byłoby ciekawe gdyby tester rozpoznawał inne standardy nie tylko philips'owy.. Nie wiem w czym był pisany program ale napisanie tego w Bascom to kwestia kilku minut ;)

    Pozdrawiam

  • #11 10 Sie 2008 23:59
    kamil22011
    Poziom 18  

    Bardzo fajna konstrukcja i na pewno przydatna w serwisowaniu pilotów. A co do komentarzy to zawsze ktoś napisze "Szkoda że nie zamieściłeś linuxa w 2MB pamięci. Zawsze ktoś będzie niezadowolony. Według mie świetna sprawa. Autor zrealizował to co założył i o to chyba chodzi. 10/10. Po prostu świetnie.

  • #12 11 Sie 2008 08:46
    byrrt
    Poziom 21  

    kamil22011 napisał:
    Bardzo fajna konstrukcja i na pewno przydatna w serwisowaniu pilotów. A co do komentarzy to zawsze ktoś napisze "Szkoda że nie zamieściłeś linuxa w 2MB pamięci. Zawsze ktoś będzie niezadowolony.

    Będąc szczerym przydatność w serwisie nie wielka jak nie żadna - skoro ma to być serwis pilotów to powinien odbierać więcej standardów (co do cholery nie jest problemem nawet dla 2kB (nie MB heh)). Jako tester może posłużyć zwykły odbiornik, tranzystor i buzer lub poprostu.. kamera/aparat. I jako że pracowałem przez jakiś czas w serwisie rtv mogę smiało powiedzieć, że taki zestaw jest bardziej praktyczny. Nie chodzi o sztuczne wciskanie do takich zabawek linuxa lub/i innych bajerów tylko o stworzenie urządzenia praktycznego jakim teraz po prostu nie jest. Dodać jakiś buzerek, napisać procedury obsługi innych standardów (nawet są w sieci w C takie uniwersalne z automatyczną detekcją jaki standard - widziałem) i będzie ok.

  • #13 11 Sie 2008 09:59
    tokrzych
    Poziom 15  

    Bardzo przydatna rzecz. Sam mam podobny tylko nie wyświetla nazw . Sprawdza się wtedy jak piszemy program i mając pod ręką pilot co nadaje w RC5 na szybko chcemy sprawdzić jaki adres pilot posiada i jaki jest kod wybranego klawisza.
    Co do nadawania to w instrukcji BascomBasicAVR_5.pdf wpisując w wyszukiwarce RC5 znajdziemy jak w prosty sposób podłączyć diodę nadawczą do wyprowadzenia OC1A uP i wysłać dowolny adres pilota i kod klawisza.

  • #14 11 Sie 2008 10:22
    Anonymous
    Użytkownik usunął konto  
  • #15 11 Sie 2008 11:16
    11111olo
    Poziom 43  

    Cytat:
    dir3ctor napisał:
    @ArthurCC:
    Cytat:
    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra."

    a po co skoro pilot z ktorego nadano rozkaz ma dokladnie ta sama wlasciwosc?


    A po to, że nie zawsze ma się pilota który ma wszystkie rozkazy na klawiaturze. Miło by było połączyć 2 w 1. Urządzenie ma wszystkie rozkazy i szkoda by było tego nie wykorzystać.


    Już pisałem że Attiny jest za mały do tego - proszę uważnie czytać.

    Cytat:
    Byłoby ciekawe gdyby tester rozpoznawał inne standardy nie tylko philips'owy.. Nie wiem w czym był pisany program ale napisanie tego w Bascom to kwestia kilku minut Wink

    Pozdrawiam


    Napisałem takie coś.

    Code:
    Bascom nie oszczędza drogocennej pamięci


    Jak Kolega myśli, w czym napisałem soft ;)?
    Cytat:

    kamil22011 napisał:
    Bardzo fajna konstrukcja i na pewno przydatna w serwisowaniu pilotów. A co do komentarzy to zawsze ktoś napisze "Szkoda że nie zamieściłeś linuxa w 2MB pamięci. Zawsze ktoś będzie niezadowolony.

    Będąc szczerym przydatność w serwisie nie wielka jak nie żadna - skoro ma to być serwis pilotów to powinien odbierać więcej standardów (co do cholery nie jest problemem nawet dla 2kB (nie MB heh)). Jako tester może posłużyć zwykły odbiornik, tranzystor i buzer lub poprostu.. kamera/aparat. I jako że pracowałem przez jakiś czas w serwisie rtv mogę smiało powiedzieć, że taki zestaw jest bardziej praktyczny. Nie chodzi o sztuczne wciskanie do takich zabawek linuxa lub/i innych bajerów tylko o stworzenie urządzenia praktycznego jakim teraz po prostu nie jest. Dodać jakiś buzerek, napisać procedury obsługi innych standardów (nawet są w sieci w C takie uniwersalne z automatyczną detekcją jaki standard - widziałem) i będzie ok.


    To czy tester jest przydatny to dyskusyjna kwestia. Nie wiem dlaczego Kolega uważa że ma to służyć do serwisowania. Nie robiłem tego wcale z taką myślą tylko jako rozwiązanie jednego z zadań Szkoły Konstruktorów w EdW. Oczywiście jako tester można wykorzystać zwykły odbiornik, tranzystor i buzer. To że dioda IR świeci nie oznacza poprawna pracę - pilot może nadawać jakieś śmieci. Co do języka C - niestety jest dla mnie "dziki" :(

  • #16 11 Sie 2008 11:20
    zgierzman
    Poziom 17  

    11111olo napisał:

    Niestety nic nie da rady już zrobić - kod po skompilowaniu zajmuje 2046 bajtów. Widać że nazwy są poskracane. Bascom nie oszczędza drogocennej pamięci :( Musiałem się mocno natrudzić aby upchnąć te wszystkie nazwy rozkazów i pilotów. Standardowo napisane zajmowało z 1kB więcej!Być może zrobię i nadajnik ale potrzeba 4kB flusha.

    Gdybyś odrobinę skomplikował układ dokładając jakiś szeregowy EEPROM mógłbyś w nim umieścić wszystkie nazwy, a w kodzie programu tylko tablicę z adresami: kod komendy -> adres pierwszego znaku nazwy. (A i tą tablicę dałoby się upchnąć w EEPROMIE) Znając adres pobierasz nazwę (wszystkie musiałyby mieć jednakową długość) i wyświetlasz. W ten sposób nie umieszczałbyś stringów z nazwami bezpośrednio w kodzie i zostałoby Ci sporo miejsca w pamięci na inne funkcjonalności. Miałbyś tylko jeden string "nazwa" a jego wartość pobierałbyś dynamicznie.
    11111olo napisał:

    Już pisałem że Attiny jest za mały do tego - proszę uważnie czytać.

    Raczej nie jest za mały, trzeba by tylko nie marnować tych 2kB na przechowywanie rzeczy, które można schować gdzie indziej...

  • #17 11 Sie 2008 12:01
    11111olo
    Poziom 43  

    zgierzman napisał:
    11111olo napisał:

    Niestety nic nie da rady już zrobić - kod po skompilowaniu zajmuje 2046 bajtów. Widać że nazwy są poskracane. Bascom nie oszczędza drogocennej pamięci :( Musiałem się mocno natrudzić aby upchnąć te wszystkie nazwy rozkazów i pilotów. Standardowo napisane zajmowało z 1kB więcej!Być może zrobię i nadajnik ale potrzeba 4kB flusha.

    Gdybyś odrobinę skomplikował układ dokładając jakiś szeregowy EEPROM mógłbyś w nim umieścić wszystkie nazwy, a w kodzie programu tylko tablicę z adresami: kod komendy -> adres pierwszego znaku nazwy. (A i tą tablicę dałoby się upchnąć w EEPROMIE) Znając adres pobierasz nazwę (wszystkie musiałyby mieć jednakową długość) i wyświetlasz. W ten sposób nie umieszczałbyś stringów z nazwami bezpośrednio w kodzie i zostałoby Ci sporo miejsca w pamięci na inne funkcjonalności. Miałbyś tylko jeden string "nazwa" a jego wartość pobierałbyś dynamicznie.
    11111olo napisał:

    Już pisałem że Attiny jest za mały do tego - proszę uważnie czytać.

    Raczej nie jest za mały, trzeba by tylko nie marnować tych 2kB na przechowywanie rzeczy, które można schować gdzie indziej...


    Kolego. Jeśli bym dołożył eeprom typu 24Cxx to jego cena + Attiny przewyższa Atmegę 8, więc to bez sensu. Mi bardziej chodziło o maksymalne wykorzystanie tych 2kB flasha.

  • #18 11 Sie 2008 17:11
    ArthurCC
    Poziom 23  

    11111olo napisał:
    Cytat:
    dir3ctor napisał:
    @ArthurCC:
    Cytat:
    Interesujące urządzenie - jakby jeszcze miało możliwość wybrania i wysłania takiego rozkazu, byłoby naprawdę extra."

    a po co skoro pilot z ktorego nadano rozkaz ma dokladnie ta sama wlasciwosc?


    A po to, że nie zawsze ma się pilota który ma wszystkie rozkazy na klawiaturze. Miło by było połączyć 2 w 1. Urządzenie ma wszystkie rozkazy i szkoda by było tego nie wykorzystać.


    Już pisałem że Attiny jest za mały do tego - proszę uważnie czytać.

    (


    Czytam uważnie - odpowiedziałem koledze dir3ctor.

    Urządzenie ma ciekawe właściwości i przy odrobinie rozbudowy(przebudowy) można by było pokusić się o taką funkcję.
    Czytałem, to tylko do Szkoły Konstruktorów, mimo to warto by było zrobić od razu urządzenie mające sens praktyczny. Piekielnie rzadko zdarza się pilot nadający "śmieci', a przy dzisiejszych cenach pilotów, nikt nie będzie dochodził godzinami co z nim jest nie tak.
    Bynajmniej sam pomysł jest interesujący i myślę, że warto by go rozwijać. Sam dekoder jest zgrabny, mały i poręczny.

  • #20 13 Sie 2008 17:25
    adass
    Poziom 25  

    Witam . Zmontował i uruchomiłem tester ale nie do końca lcd wyświetla mi tylko ,,RC5 Tester Press button,, i nie reaguje na pilota ani nic innego nie wyświetla czujnik mam TSOP1730.
    Nie mogę otworzyć pliku PCB wywala ,,is nat avalid ExpressPCB File,, mam zainstalowany ExpressPCB :|

  • #21 13 Sie 2008 22:02
    UlfgaR
    Poziom 23  

    Spróbuj wymienić czujnik na taki jaki zastosował konstruktor.
    TFMS5360

  • #22 15 Sie 2008 11:27
    11111olo
    Poziom 43  

    Cytat:
    Witam . Zmontował i uruchomiłem tester ale nie do końca lcd wyświetla mi tylko ,,RC5 Tester Press button,, i nie reaguje na pilota ani nic innego nie wyświetla czujnik mam TSOP1730.
    Nie mogę otworzyć pliku PCB wywala ,,is nat avalid ExpressPCB File,, mam zainstalowany ExpressPCB Neutral


    RC5 używa 36kHz a twój czujnik jest na 30kHz. Zamiast TFMS5360 możesz dać bez żadnych zmian TSOP1736.
    PCB można otworzyś każdą wersją protela, autoreaxem lub trax makerem.

    To działa tylko z pilotami w standardzie RC5!.
