Jak wytworzyć iskrę z baterii 1,5V?

Takich rzeczy nie kupuje się na alledrogo, u mnie w sklepie za rogiem taka chińska zapalarka na 1,5V kosztuje 5-6zł. A w środku jest prosta przetwornica ładująca kondensator 470nF/100V i chyba diak albo tyrystor przez który kondensator rozładowywany jest w uzwojenie pierwotne cewki WN. Nie widzę sensu robienia tego samemu, lepiej kupić gotową zapalarkę...

tonacja wrote:

Jaki kondek dać, aby ładował się szybciej??

O mniejszej pojemności

Witam!

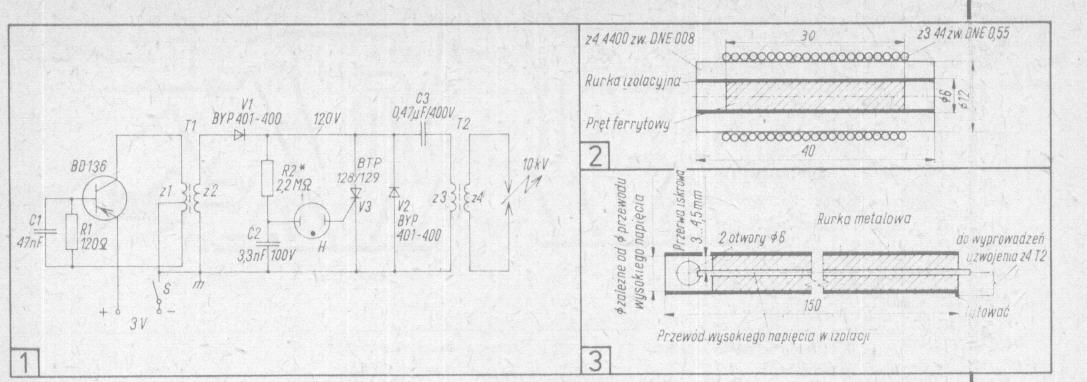

Pytasz - masz. Załączam schemat prostego iskrownika 3V/10kV

Parametry:
-napięcie iskry: 10kV
-częstotliwość iskrzenia: 10-20 Hz
-napięcie zasilania 3V
-pobór prądu: 350 mA
-częstotliwość oscylatora: 50-60kHz
-przerwa na elektrodach iskiernika: 3,5-4 mm

Transformatory nawinięte na prętach ferrytowych.

T1: Φ10 mm x 17 mm
Z2 (wtórne nawijane w pierwszej kolejności na rdzeniu): 80 zw DNE 0,1
Z1 (pierwotne nawijane na odizolowanym Z2): 10 zw DNE 0,3 (z odczepem na 3 zwoju licząc od masy)

T2: Φ6 mm x 30 mm (nawijany tak samo jak T1)
Z4: 4400 zw DNE 0,08 (konieczna dobra izolacja)
Z3: 44 zw DNE 0,55



Schemat pochodzi ze starego numeru dwumiesięcznika Zrób Sam (dodatek Horyzontów Techniki) nr 2/1988

Pozdrawiam
PS Zamiast neonówki możesz użyć kilka diaków DB3 połączonych szeregowo. Dużo przy tym roboty szczególnie z transformatorem wysokonapięciowym. Nie lepiej kupić gotową zapalarkę za parę złotych?

Witam!

Masz nawijarkę do cewek? Bo bez niej nawinięcie kilku tysięcy zwojów drutem cienkim jak włos, to prawdziwy "horror". (dodatkowo warstwy uzwojeń trzeba dobrze izolować i całość zalać żywicą), a jak użyjesz grubszego drutu z braku cienkiego, to cewka wtórna zacznie się robić wielgachna!
Zamiast tyrystora BTP128/129 możesz użyć np. BT151

Pozdrawiam
PS Transformator wysokonapięciowy można kupić gotowy, np. taki jakich używa się w stroboskopach do zapłonu palnika ksenonowego. Zobacz tutaj:

http://www.tme.eu/transformator-do-palnikow-ksenonowych-170v4kw/arts/pl/zr_swiatla/zrsw56.html
http://www.tme.eu/transformator-do-palnikow-ksenonowych-190v6kw/arts/pl/zr_swiatla/zrsw57.html

... ale w cenie od 5 do 8 zł (nie wspominam o kosztach przesyłki) kupisz w najbliższym sklepie z dalekowschodnimi gadżetami, gotową zapalarkę. (Made in China)

Przepraszam, że odkopuje ale to się tyczy tematu. Chodzi o wytworzenie iskry, np. z paru 'paluszków' lub baterii R20(coś jak w starych aparatach kliszowych, otwieramy klapkę, flash się ładuje i 'strzela'), wystarczy żeby podpaliło lont(wielokrotnego użytku, 2 elektrody i iskra,sylwester się zbliża) tylko jak to zrobić?

P-o-l wrote:

Przepraszam, że odkopuje ale to się tyczy tematu. Chodzi o wytworzenie iskry, np. z paru 'paluszków' lub baterii R20

Archeolog przecież masz schemat dwa posty wyżej.
