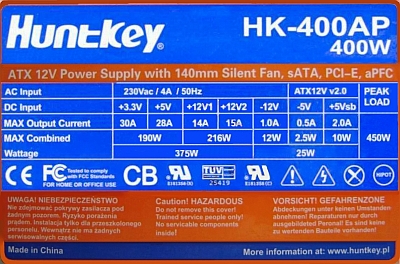

Huntkey model: HK-400AP przetwornica stand-by naprawa uszkodzony C5027, C3203..

17 Wrz 2008 11:01 4439 6
  • Poziom 29  
    Huntkey model: HK-400AP przetwornica stand-by naprawa uszkodzony C5027, C3203..
    Witam.
    Zasilacz Huntkey i mam problem z przetwornica pomocniczą zbudowany na: C5027 - KSC5027 (BUT-11A), a drugi tranzystor to C3203 – KTC3203 jaki mogę zastosować zamiennik.
  • VIP Zasłużony dla elektroda
    edziu napisał:
    C5027 - KSC5027 (BUT-11A)

    Nie bardzo:
    KSC5027 -> Uce(max) = 800V
    BUT11A -> Uce(max) = 450V

    edziu napisał:
    2sc3203 (zamiennik BC337) ale to nie to

    Dlaczego nie to?
    Co do trafa - trafo ze zwarciami międzyuzwojeniowymi też ma przejścia :wink:
  • Moderator
    Witam.
    Przydałoby się przede wszystkim zamieścić dobrej jakości fotki.
    Poza tym nie zawsze musimy się, aż tak mocno trzymać oryginałów i zamienników...
    Nadmienię, że zawsze jeśli nie miałem KSC5027 dawałem właśnie ten BUT11A i nigdy mnie nie zawiódł jeśli chodzi o taką właśnie zamianę...
    Natomiast co do reszty to to zestawienie przemawia samo za siebie:
    2SC3203 Si-n uni; 35/30V, 0.8A, 0.6, B=210, 120MHz
    Zamienniki:2N3404,2N3417,BC232,BC639,BC337,2SD734
    1- B 2- C 3- E
    BC337 Si-n AF-dr; 50/45V, 0.5A, 0.8W, B=100..630, 100MHz
    1- E 2- B 3- C

    Proszę podać jakie elementy przetwornicy były spalone, zwarte itd. i, które z nich zostały wymienione profilaktycznie.

    Natomiast jeśli kolega nie zobaczył, że tranzystorki mają zamienione wyprowadzenia (2SC3203 - BC337) to może być główną przyczyną...
    PS.
    :arrow: Edziu pomagam tylko na forum nie na PW, GG czy Skype... :D
  • Poziom 29  
    Zasilacz naprawiony, uszkodzeniu uległy C5027 wstawiłem BUT11A.
    Za C3203 wstawiłem inny ze szrotu C5344 (stary Huntkey BS3000) przerwy miał rezystor 1kΩ, i 4,7Ω 1W i wymieniony był 22uF/63V.
    Przyczyna był zwarty KA7500 po wymianie zasilacz ruszył.

    Oczywiście elektrolity po wtórnej stronie były wymienione 47uF/63V i 1500uF/10V
  • VIP Zasłużony dla elektroda
    Ogólnie BUT11A NIE jest dobrym rozwiązaniem w roli zamiennika KSC5027

    Prosze sobie obejrzeć przebiegi w tym poście:
    https://www.elektroda.pl/rtvforum/topic1039212.html#5275415

    Po obciążeniu przetwornicy StandBy prawie na MAXa (w praktyce rzadko to występuje) -> np. rezystor 2,7R - szczytowa wartość napięcia na kolektorze KSC to ok. 480V :!:

    Podejrzewam, że większość osób zakłada że Uce(max) 400V (BUT11) czy 450V (BUT11A) wystarczy no bo na kondensatorze za mostkiem jest ok. 320V więc jest zapas; jednak dochodzą: napięcie odbite (przetwornica FlyBack) oraz szpilka z indukcyjności rozproszenia.

    Być może BUT11A ma takie warunki że pracuje z niewielkim zapasem na 'styk' i dlatego się "sprawdza" (nie testowałem go w tej roli) albo jest w układzie z ujemną polaryzacją złącza B-E (reverse biasing)

    Można w to miejsce wytestować innych kandydatów np. BU1508AX/DX ...
  • Moderator
    edziu napisał:
    rezystor 1K przy C3203 ohm i 4,7Ω i 22uF/63V.

    Może popraw ten odcinek postu, aby był jednoznaczny bo wygląda na to, że coś opuściłeś...
    Natomiast to, że zwarty był KA7500 to wina elektrolitu w przetwornicy stand by.
    Więc o ile to ten: 22uF/63V to usunąłeś przyczynę natomiast o ile nie ten ...

    :arrow: WojtasJD
    Jestem praktykiem i skoro napisałem, że zdawał egzamin ten BUT11A wroli zamiennika dla KSC5027 i wielu innych to nie zrobiłem tego na podstawie 10 czy 20 zasilaczy (raczej x10).
    Mogę jednie dodać, że były to czasy zasilaczy do 300W.
    Potem do chwili obecnej mam oryginały KSC5027 w obudowie (izolowanej i metalowej) więc już dawno temu zaprzestałem używania BUT11A to tyle celem wyjaśnienia... :D
  • VIP Zasłużony dla elektroda
    TONI_2003 napisał:
    Jestem praktykiem i skoro napisałem, że zdawał egzamin ten BUT11A wroli zamiennika dla KSC5027 i wielu innych to nie zrobiłem tego na podstawie 10 czy 20 zasilaczy (raczej x100).

    Ok, postanowiłem nieco obadać sprawe.

    Ten problem z za niskim napięciem Uce(max) np. dla takich BUT11/BUT11A nie powinien dotyczyć układów przetwornic StandBy z ujemną polaryzacją bazy (tranzystor zatkany).
    Przy ujemnej polaryzacji złącza B-E wykres bezpiecznej pracy SOA znacznie rośnie w kierunku dużych napięć Uce
