Langeford, <nieznany>, schemat wyprowadzeń

mr_kciuk 18 Wrz 2008 13:00 4765 4
REKLAMA
  • #1 5546596
    mr_kciuk
    Poziom 17  

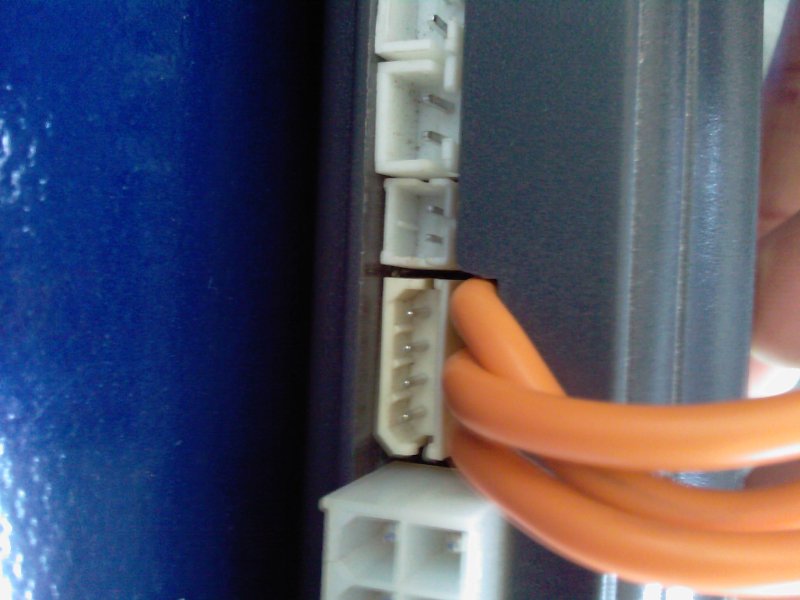

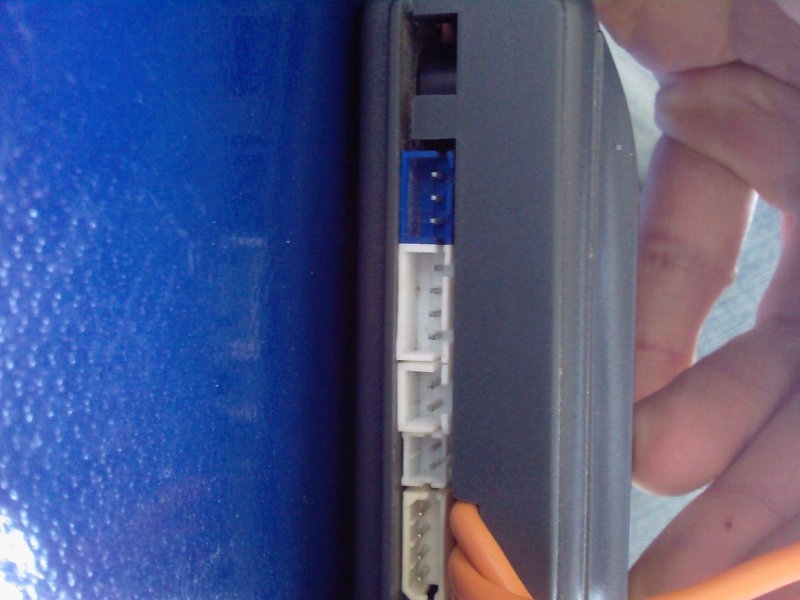

    Proszę szanownych kolegów o pomoc: miałem w aucie zainstalowany alarmik Langeford (model nieznany, a nie dostałem dokumentów od poprzedniej właścicielki) - może coś więcej zobaczycie z fotek; ale do rzeczy: chciałem podłączyć centralny zamek - potrzebuje tylko impulsy minusowe na Otw. i Zamknij, czyli standart; i tu pojawia sie problem - na wiązce głównej nie ma żadnego przewodu koloru białego i zielonego (zostały niepłączone pomarańczowy, brązowo-czerwony + różowe do antynapadu), ale co z wyjściem na centralny zamek?? jest podpinany przez złącza tak jak dioda i chyba czujnik wstrząsowy (widzieć go nie widziałem, ale podejżewam, że taki będzie... - złącze odpowiednio 4 pin dla czujki i 2 pin "mniejsze" dla diody). Zostają te 2 pin ciut większe, 4 pin pod wyjściem przekaźnika blokady oraz 2x 3-pinowe: niebieskie i brązowe z boku. Może ktoś wyjaśni co można tam podpiąć?
    Kolejne pytanie: czy ten alarm ma wyjście na dodatkowy kanał sterowany z pilota?

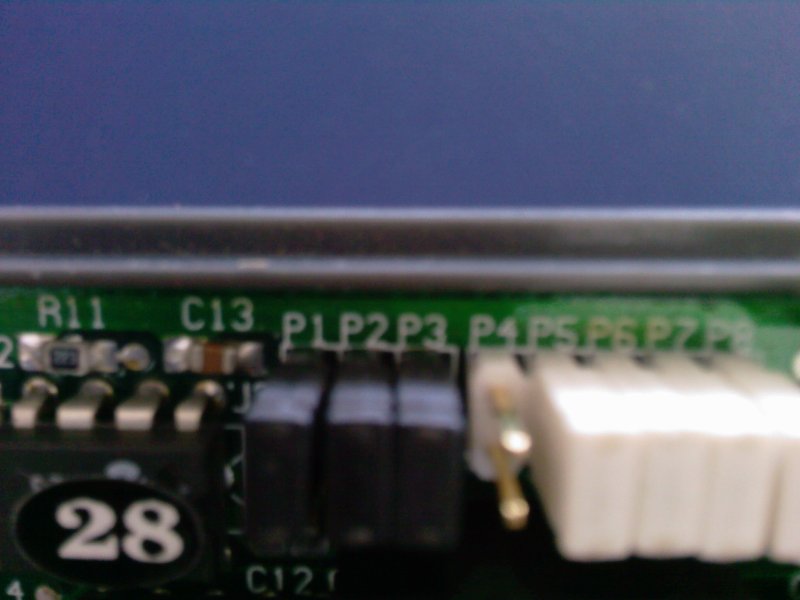

    Gdyby ktoś opisał zwory konfiguracyjne P1-P8 byłbym wdzięczny bo to ma sie nijak w stosunku do serii 1xx.
