Wymiana domofonu Fenix - instalacja 4-żyłowa

aaby 19 Sep 2008 11:52 7469 2
  • #1
    aaby
    Level 2  
    Wprowadziłam się do nowego mieszkania w bloku budowanym w latach 60-tych lub 70-tych i po prostu nie mogę patrzeć na domofon, który jest tu zamontowany. Kupiłam zatem nowy :)
    Jednak - jako kobieta - nie zostałam stworzona do jego wymiany i przeraża mnie milion kabelków i tajemnicze oznaczenia.
    Wierzę, że któryś ze zdolnych Panów zaglądających tutaj podpowie mi, co do czego podłączyć.
    Załączam zdjęcia - mam nadzieję w miarę dokładne.

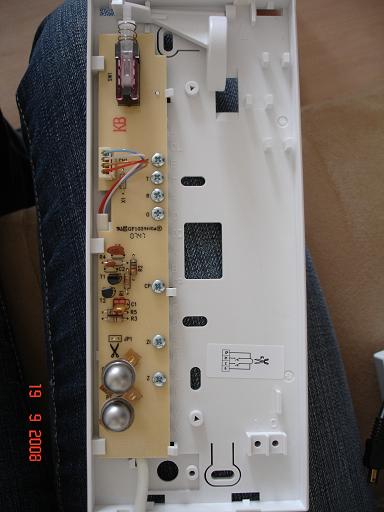

    Zdjęcie 1 to rzut tego, co znajduje się w środku nowego domofonu.
    Wymiana domofonu Fenix - instalacja 4-żyłowa

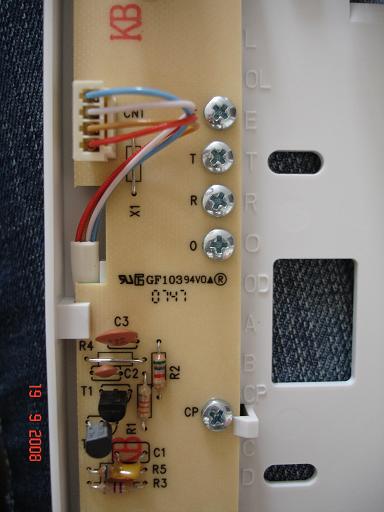

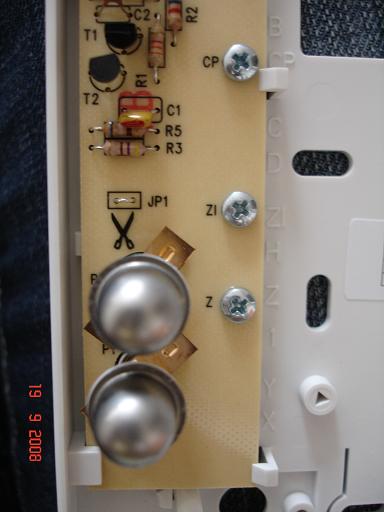

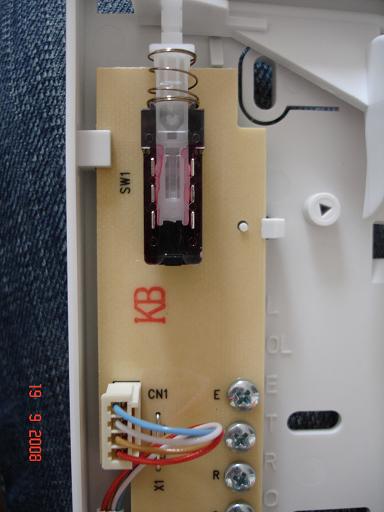

    Zdjęcia 2-4 to powiększenie tego w kawałkach patrząc od góry.
    Wymiana domofonu Fenix - instalacja 4-żyłowa
    Wymiana domofonu Fenix - instalacja 4-żyłowa
    Wymiana domofonu Fenix - instalacja 4-żyłowa

    Zdjęcie 5 to schemat, jaki znajduje się na kartoniku nowego domofonu.
    Wymiana domofonu Fenix - instalacja 4-żyłowa

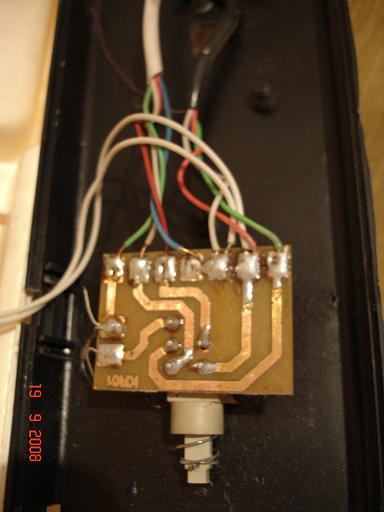

    Zdjęcia 6-9 przedstawiają wnętrze starego domofonu.
    Wymiana domofonu Fenix - instalacja 4-żyłowa
    Wymiana domofonu Fenix - instalacja 4-żyłowa
    Wymiana domofonu Fenix - instalacja 4-żyłowa
    Wymiana domofonu Fenix - instalacja 4-żyłowa

    HELP :(:(:(
    Kamery 3D Time of Flight - zastosowania w przemyśle. Darmowe szkolenie 16.12.2021r. g. 10.00 Zarejestruj się
  • Helpful post
    #2
    zybex
    Helpful for users
    Z tego co widać w starym unifonie to:

    zielony - dzwonek
    biały - słuchawka
    czerwony - mikrofon
    niebieski - masa

    W nowym unifonie:

    E - dzwonek
    R - mikrofon
    T - słuchawka
    0 - masa

    Ps. Ten nowy domofon (a raczej unifon) ma 2 przyciski do otwierania zamka. Wybierz sobie jeden, który chcesz używać i wykonaj odpowiedni mostek, patrząc na schemat. Przypuszczalnie masz otwieranie zamka zrealizowane przez zwieranie żyły mikrofonowej do masy.

    Należy zatem dodatkowo wykonać krótkie połączenie (kawałek kabelka) między Z1 i R, albo miedzy Z i R (w zależności, który przycisk wybierzesz). Gdyby następowało jakieś sprzężenie lub automatyczne otwieranie zamka z chwilą podniesienia słuchawki, to daj opornik około 1 kΩ w szereg z tym kabelkiem.
  • #3
    aaby
    Level 2  
    zybex, dzięki wielkie! Założyłam domofon, wszystko pięknie działa :) Naprawdę rewelka! Jeszcze raz przeogromne dzięki!! :)
