Smart UPS APC 2200 - Zwiększenie czasu działania UPS-a

exkalibu 02 Oct 2008 20:03 11484 10
| New topic
  • #1
    exkalibu
    Level 2  
    Posiadam UPS-a APC 2200.
    UPS jest zasilany czterema akumulatorami 12V/18Ah.
    Przy obciążeniu 100% (około 1600W) UPS pracuje przez około 7 minut. Zastanawiam sie czy jest możliwość wydłużenia pracy UPS-a poprzez zwiększenie liczby akumulatorów?
    Zamiast czterech zamontować np.: osiem sztuk (równolegle), a teraz pytanie czy czas pracy zostanie wydłużony jeszcze raz czy nie?

    Kolejne pytanie co z kalibracją UPS-a który ma więcej akumulatorów i proces ich ładowania powinien sie wydłużyć, a także czy transformator UPS-a nie będzie sie przegrzewał?
    Czy w tej sytuacji UPS rozpozna, że pojemność akumulatorów została zwiększona?

    I czy prawidłowo zostanie dobrany prąd ładowania oraz czas ładowania? Jeśli ktoś ma wiedzę na ten temat chętnie poczytam i wyciągne wnioski.
  • #2
    SLAL
    Level 25  
    Wydaje się, że przy pracy z pełną mocą mogą wystąpić probemy z warunkami pracy transormatorów. Jedną z widocznych różnic pomiędzy UPS-ami SU2200 i SU2200XL jest wielkość transformatorów (do 2200XL można dołączać akumulatory zewnętrzne).

    Nigdy nie eksperymentowałem z "zasadniczym wydłużaniem" czasu podtrzymania, ale wydaje się, że przy ograniczeniu maksymalnego obciążenia jest to możliwe.
    Jeżeli dalej istnieje zainteresowanie tematem, mogę w miarę moich możliwości pomóc.

    slal
  • #3
    ygrecki
    Level 15  
    Hej
    Ja zastanawiam sie dokladnie nad tym samym! Mam 2200XL i jeden BatteryPack - ale te zabawki sa drogie i zastanawiam sie na zrobieniem swojego BatteryPacka - poprostu dolozyc akumulatory i nie bedzie problemu.

    Teraz druga sprawa.
    Mam APC 2200 i jesli doloze kilka akumulatorow do tego i odpowiednio polacze tylko w celu powiekszenia pojemnosci to co sadzicie czy UPS bedzie prawidlowo to ladowal i rozladowywal?
    Obciazenie bede mial minimalne ok 10W - tylko zabezpiecza urzadzenia radiowe, ale chodzi mi mo jak najdluzszy czas.
    I jeszcze jedno.
    Zastanawiam sie nad tym, ze po co mam kozystac z przemiennego napiecia jakie generuje przetwornica?
    Przeciez mozna by podlaczyc accesspointa bezposrednio do akumulatorow i odlaczyc przetwornice.
    Accesspoint jest na napiecie 20 do 50V z tego co wiem akumulatory sa laczone i daja 48V wiec nie bedzie problemu.
    Jak myslicie da sie to zrobic?
    Bo sama przetwornica w czasie braku zasilania tez pobiera prad, a w moim przypadku to jest niepotrzebne.
    Pozdrawiam...
  • #4
    gonzo93
    Level 12  
    Witam.
    Podłączam się do tematu. Mam SmartUPS 2200. Przy obciążeniu ok 200-300W wytrzymuje tylko 20 minut. Co zrobić żeby działał dłużej? Może sama rekonfiguracja pomoże? Czy można wpiąć akumulatory od samochodu? UPS służy do podtrzymania pomp, podajnika pieca i elektroniki w kotłowni.
    Pozdrawiam.
  • #5
    SLAL
    Level 25  
    gonzo93 wrote:
    Witam.
    Podłączam się do tematu. Mam SmartUPS 2200. Przy obciążeniu ok 200-300W wytrzymuje tylko 20 minut. Co zrobić żeby działał dłużej? Może sama rekonfiguracja pomoże? Czy można wpiąć akumulatory od samochodu? UPS służy do podtrzymania pomp, podajnika pieca i elektroniki w kotłowni.
    Pozdrawiam.


    Wydaje się, że 20 minut dla obciążenie 200W to zbyt mało dla tego
    UPS-a
    Przy 200W powinien podtrzymywać ok. 3 godziny.
    Przy 300W około 2 godzin.

    Reasumując baterie nadają się "do recyklingu", a UPS pewnie do kalibracji.

    SLAL
  • #6
    gonzo93
    Level 12  
    SLAL wrote:

    Wydaje się, że 20 minut dla obciążenie 200W to zbyt mało dla tego
    UPS-a
    Przy 200Watach powinien podtrzymywać ok. 3 godzin
    Przy 300W około 2 godzin
    Reasumując baterie nadają się "do recyklingu", a UPS pewnie do kalibracji.
    SLAL

    Czy da się podłączyć laptopa z USB do UPS-a z COM-em tradycyjnym? Widziałem na Allegro przejściówki z USB na COM ale nie wiem czy po zrobieniu specjalnego kabla połączeniowego to wszystko zadziała.
  • #7
    SLAL
    Level 25  
    Przypuszczam, że będą problemy z przejściówka z USB/RS232.

    SLAL
  • #8
    gonzo93
    Level 12  
    SLAL wrote:

    Reasumując baterie nadają się "do recyklingu", a UPS pewnie do kalibracji.
    SLAL

    Jestem trochę zielony jeśli chodzi o elektronikę (wolę programowanie), ale miernik mam. Jak sprawdzić czy akumulatory są jeszcze OK? Co mierzyć i jakie powinny być wskazania?
  • #9
    SLAL
    Level 25  
    Jeżeli UPS pracuje normalnie pod obciążeniem około 200-300W i podtrzymuje je przez około 20 minut, to proponuję test wykonać w sposób następujący:

    Rozumiem, że UPS jest w wersji stojącej "Tower".

    Aby "dobrać" się do baterii zdejmujemy dolny przedni panel maskujący, dalej odkręcamy pokrywę baterii, wyjmujemy złącza (można ciągnąć za kable}.

    Jeżeli dały się wyjąć z UPS-a mamy I etap za sobą (czasami są tak wypchnięte), że należy demontować szkielet obudowy...

    Etap II.
    Jeżeli mamy baterie "na stole" dokładnie je oglądamy zwracając uwagę na ew. wybrzuszenia - jeżeli takie występują baterie z pewnością nadają się do "utylizacji",
    sprawdzamy datę produkcji jeżeli są "oryginalne" to:
    - CSB mają datę produkcji na żółtej naklejce RRMMxxx.... , gdzie RR-rok,
    MM- miesiąc,
    - BB-battery, Panasonic, mają tę informację "wytopioną" na górnej pokrywie.

    Jeżeli ich wiek przekracza 5 lat, to z dużym prawdopodobieństwem są do
    wymiany (w praktyce zdarzało się, że potrafiły przeżyć 8, ale również 3 lata przy poprawnej kalibracji).

    Stawiamy UPS-a "na stole", panelem przednim w naszym kierunku, odkręcamy prawy dolny bok - patrząc w kierunku "przodu" UPS-a. Baterie stawiamy po prawej stronie UPS-a - wydaje się, że przewody od baterii powinny wystarczyć aby dołączyć baterie do złącz w UPS-sie.

    Odrywamy osłony klem (palcami), żadnymi metalowymi pomocami, aby nie zrobić zwarcia - dobre akumulatory potrafią dać dużo prądu, a przy odrobinie "pecha" przy 24V zapalimy łuk i eksperyment możemy zakończyć poparzeniami...

    Dalej sprawdzamy połączenia kabli i bezpieczników "śruby" powinny być mocno dokręcone, teraz BHP ze względów jak wyżej...

    1. Odkręcamy bezpiecznik - obie śruby
    2. Dokręcamy (sprawdzamy) śruby łączące przewody z klemami,
    3. Przykręcamy bezpiecznik.
    Analogicznie postępujemy z drugim zestawem.

    Dołączamy baterie do UPS-a i włączamy go do sieci. Czekamy aż zapali się cały słupek wskaźnika naładowania baterii. Mierzymy napięcie na zastawie bateryjnym (pomiędzy czarnym przewodem zestawu dołączonego do gniazda "w głębi" obudowy, a czerwonym zestawu dołączonego do złącza "bliżej" przodu obudowy.
    Napięcie to powinno wynosić około 54,2 - 54,4 V, mierzymy również wartości napięcia na poszczególnych bateriach.

    Obciążamy UPS-a założoną mocą (np. 2 żarówki 150W) i odłączamy zasilanie, co kilkanaście sekund mierzymy napięcie na całym zestawie i pojedynczych bateriach, notujemy.

    Kiedy ostatni LED w słupku naładowania zacznie "pulsować" mierzymy ciągle napięcie na całym zestawie i notujemy wartość przy, której UPS się wyłączył.

    Wyniki pomiarów przedstawiamy na forum.

    Uwaga: ostrożnie aby nie "zewrzeć" czegokolwiek, nie dotykamy klem rękami, żadnymi metalowymi przedmiotami, końcówki miernika powinny być izolowane. Ponieważ te około 55V jest napięciem praktycznie bezpiecznym, ale możemy poczuć mrowienie, upuścić coś, co zrobi zwarcie! Jeżeli akumulatory są w dobrym stanie, to zanim zadziałają bezpieczniki (100A),
    może dojść do nieszczęścia.

    Powodzenia i ostrożnie.
    SLAL
  • #10
    gonzo93
    Level 12  
    Witam
    Wielki szacun dla SLAL-a za wyczerpująca instrukcję badania - widać znawce przedmiotu.
    To co zbadałem:
    W UPS-ie są 4 akumulatory i to co na nich było napisane:
    Code: text Expand Select all Copy to clipboard
    "EuroPower EP 17-12 (12V, 17AH/20HR)
Sealed Lead ACID BATTERY
Cycle USE 14,4V-15,0V
Standby USE 13,5-13,8V
Initial Current 5,10A MAX
VdS
G100080
PB"

    Wszystkie akumulatory maja sticki (naklejki) z datą 09122003. UPS podczas badania miał obciążenie 500W (jedna lampa halogenowa). Przy włączonym zasilaniu na akumulatorach było napięcie 54,0V. Zestawy pierwszy 27V, drugi 27V

    Podczas pomiarów UPS zaczął piszczeć po ok 17 minutach (migała ostatnia dioda.
    Następnie przestał piszczeć i mrugać po 39 minutach (druga młodość). Ponownie zaczął piszczeć i mrugać po 61minutach. "Śmierć" nastąpiła w 76 minucie - czyli całkiem nieźle.

    Wykres z pomiarów:
    Smart UPS APC 2200 - Zwiększenie czasu działania UPS-a
    U - napięcie całego zestawu
    U1 - pierwsza para
    U2 - druga para
    Znalazłem winnego. Jeden z akumulatorów drugiej pary przy śmierci miał napięcie 6,5V podczas gdy reszta dzielnie trzymała ok 11V.
    Pytania:
    1. Czy wystarczy wymienić jeden akumulator, by całość chodziła lepiej?
    2. Jak można skonfigurować UPS-a by "mniej dramatycznie" pokazywał zasoby na swoim wskaźniku (po 17 minutach miał już jedną diodę, a działał 76 minut)?

    PS.
    Udało mi się połączyć z UPS-em za pomocą programu PowerChute Plus.

    Edit: 22 Mar 2009 13:48
    Witam
    Dzięki za pomoc od Moderatora we wklejaniu zdjęć (dopiero się uczę tego forum)

    Relacja z kontaktowania się z UPS-em za pomocą komputera.
    UPS Smart UPS 2200 ma gniazdo komunikacyjne RS232 (żeńskie).
    Ja mam laptopa tylko z wyjściami USB. Kupiłem przejściówkę USB->RS232 o symbolu HL-340. Drivery załączone do kabla oczywiście nie działają. :cry:

    Oddzielna historia to znalezienie driverów, ale w końcu udało się. Dodatkowo potrzebny jest kabel do komunikacji z UPS-em (nie jest to zwykły kabel RS232!) - udało mi się taki znaleźć w pracy (pozostałość po wybrakowanych UPS-ach).

    Ze strony APC pociągnąłem program Powerchute PLUS (uwaga - program działa tylko pod Win98 lub emulacją tego systemu - nie wiem czy istnieje jakaś wersja pod WinXP). Inne wersje PowerChute działają tylko z komunikacją USB. Jeśli brak połączenia z UPS-em za pomocą USB - nie instalują się i już.

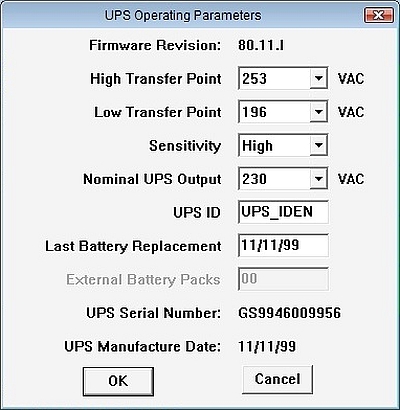

    Program PowerChute PLUS poprawnie samodzielnie wykrył UPS-a. Możliwości programu są raczej skromne. Niestety często zrywała się komunikacja (nie wiem dlaczego). Oto dwa ekrany (ciężko było robić zrzuty bo był jakiś konflikt systemu op z emulowanym środowiskiem Win98):
    Smart UPS APC 2200 - Zwiększenie czasu działania UPS-aSmart UPS APC 2200 - Zwiększenie czasu działania UPS-a
    Za pomocą programu udało mi się tylko zrobić Self Test.
    :arrow: Próba zrobienia Runtimie Calibration zakończyła się niepowodzeniem - padła komunikacja.

    Edit: 25 Mar 2009 12:17
    Ponawiam pytania:
    1. Czy wystarczy wymienić jeden akumulator, by całość chodziła lepiej?
    2. Jak można skonfigurować UPS-a by "mniej dramatycznie" pokazywał zasoby na swoim wskaźniku (po 17 minutach miał już jedną diodkę, a działał 76 minut)?
  • #11
    SLAL
    Level 25  
    Przepraszam, nie zaglądałem długo do tego tematu.

    1. Zasadą jest wymiana wszystkich baterii na identyczne, ale dlaczego padła (1szt.) - ponieważ nie były identyczne.

    2. Baterie są już wiekowe,

    3. Jeżeli mamy dostęp do starych możemy w analogiczny jak poprzednio sposób dobrać jedną do kompletu.

    4. Dołożenie jednej nowej spowoduje prawdopodobnie "pad" kolejnej, nie można wykluczyć "padu" nowej.

    5. Osobiście dobieram nowe w sposób trochę "zautomatyzowany", ale (nie w UPS-ie) nawet w tym przypadku nie dobierzemy poszczególnych cel baterii.

    6. Ta "druga młodość" może być spowodowana:
    - brakiem kalibracji, a uszkodzeniem baterii polegającym na skorodowanym połączeniu między celami (kontaktuje lepiej lub gorzej)...

    7. Jednak "urywanie" komunikacji według mnie wynika z "udawanego" RS-a

    SLAL
