generator trójkąta

Grzesio.exe 11 Mar 2004 20:29 1404 5
  • #1 543000
    Grzesio.exe
    Poziom 12  
    Witam.
    Mam taki problem: potrzebuję jakiegoś rozsądnego pomysłu na układ elektroniczny co by mi przesuwał sygnał z generatorka trójkąta o 120st względem poprzedniego. Jak łatwo zauważyć będzie ich trzy ;-)
    Wielkie dzięki za pomoc.
  • #2 547735
    zbych m
    Poziom 18  
    Proponuje zbudowanie generatora taktującgo na 3 razy większą częstotliwość i wyzwalanie generatorów piły po kolei, czyli każdy co trzecim impulsem.
  • #3 549442
    Grzesio.exe
    Poziom 12  
    ale wtedy musiałbym zrobić trzy identyczne generatorki (jeśli dobrze zrozumiałem) a to właściwie nie możliwe bo one mi się na pewno "rozjadą" po jakimś dłuższym czasie.

    A może jakieś rozwiązanie schematowe to sobie to zmontuję i sprawdzę

    Pozdroofki
  • #4 549661
    zbych m
    Poziom 18  
    Nic tu się nie ma prawa rozjechać. Budujesz stabilny generator dający impulsy z 3 razy większą częstotliwością, podajesz je na licznik liczący do trzech za pomocą bramek NAND uzyskujesz 3 sygnały które zawsze są przesunięte o 120 st. impulsy z bramek wyzwalają generatory piły i tu nic nie ma prawa się "rozjechać".
  • #5 550529
    Grzesio.exe
    Poziom 12  
    to akurat jest jasne mnie chodzi o te trzy generatory. Jak je zsynchronizować??? bo jak na razie to zmontowałem taki gen co się ino do zasilania włącza i działa. Mógłbyś to poprzeć jakimś schematem ????
  • #6 551055
    zbych m
    Poziom 18  

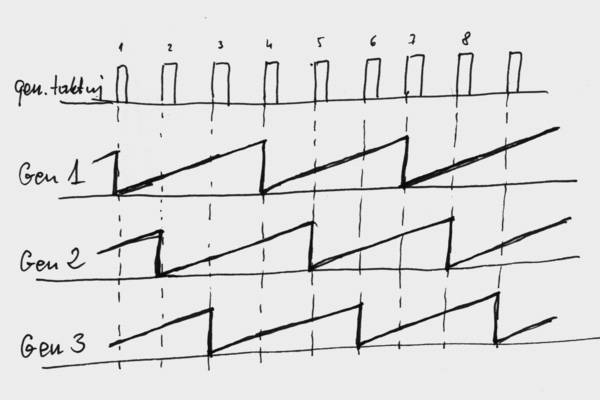

    Ale jaki jest schemat Twojego generatora, na jakim układzie , bo skoro został przećwiczony to szkoda go zmieniać. Jeżeli Cię dobrze zrozumiałem to przebieg napięć powinien wyglądać jak na załączonym rysunku. Potwierdź lub skoryguj.
