Drabinka Jakoba. Co zrobić by iskra przechodziła?

RaStol 11 Lis 2008 17:53 1800 22
  • #1 11 Lis 2008 17:53
    RaStol
    Poziom 18  

    Witam.
    Zrobiłem drabinkę Jakoba, jednak iskra jest stale ''na dole'' próbowałem wszystkich ustawień prętów, zrobiłem dwa generatory na bazie tego:
    http://www.myzlab.pl/hv/solid/ - jeden z wykonawczym tranzystorem PNP a drugi NPN, mam trzy trafopowielacze ze starych TV, nic nie przynosi skutku - iskra nie chce się piąć do góry, pomaga jedynie inicjowanie łuku śrubokrętem, co widać na filmie.
    Moje pytanie: co zrobić by iskra przechodziła równomiernie z dołu do góry drabinki?
    Pręty- ze stali nierdzewnej 25 cm długości 5mm średnicy.
    Trafo 18V TS 120/1
    Mostek prost. 10A
    Tranzystory wykonawcze: w pierwszym układzie 2x PNP- BD 250
    w drugim układzie NPN- BD 249

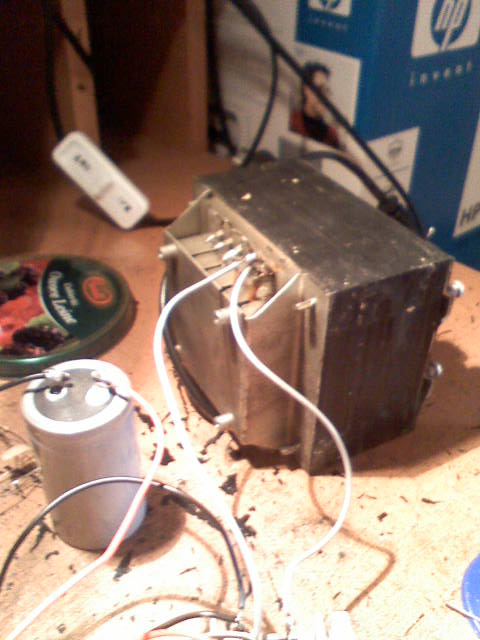

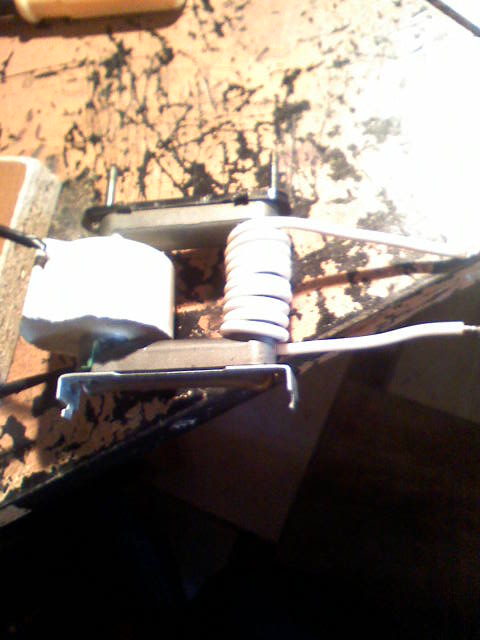

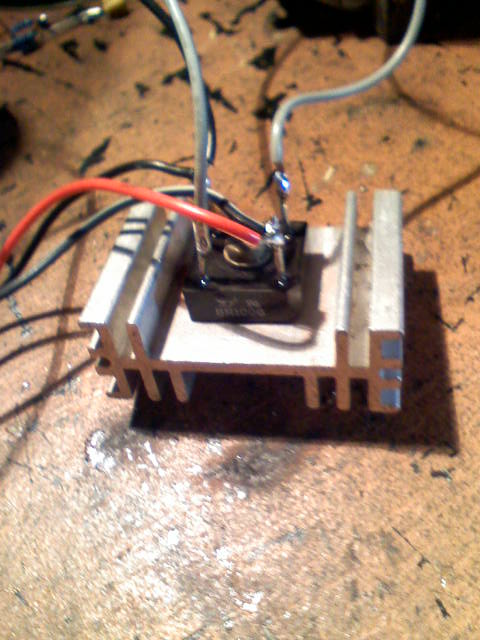

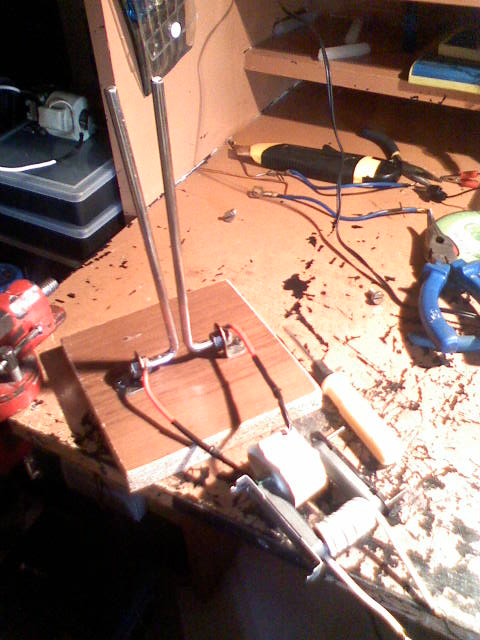

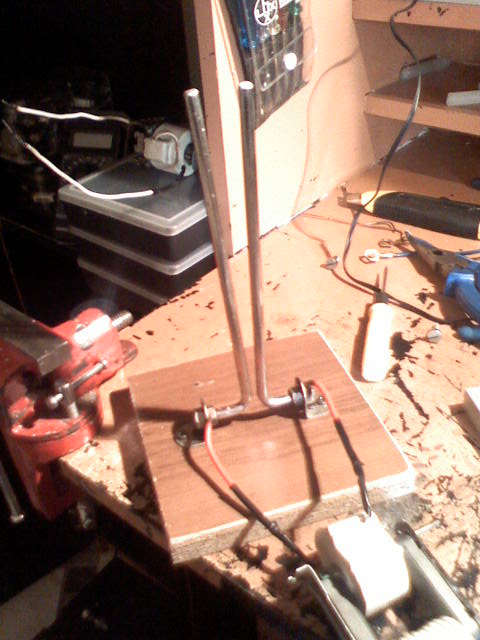

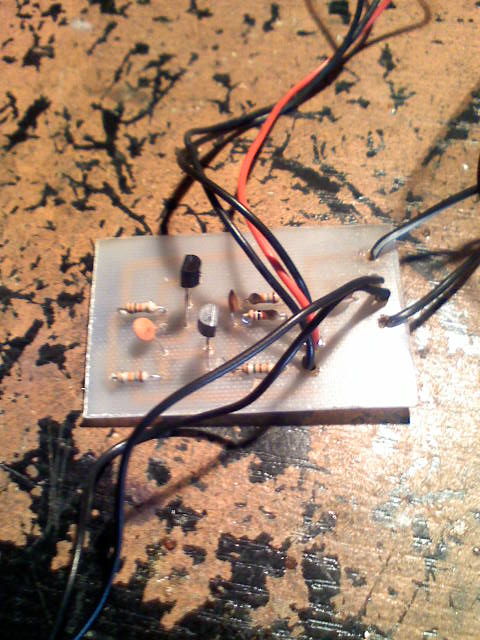

    zamieszczam fotki i filmy.
    Proszę o odpowiedz kogoś kto zna się na rzeczy, dzięki za odpowiedzi.
    Drabinka Jakoba. Co zrobić by iskra przechodziła?Drabinka Jakoba. Co zrobić by iskra przechodziła?
    Drabinka Jakoba. Co zrobić by iskra przechodziła?Drabinka Jakoba. Co zrobić by iskra przechodziła?
    Drabinka Jakoba. Co zrobić by iskra przechodziła?Drabinka Jakoba. Co zrobić by iskra przechodziła?

    0 22
  • #2 11 Lis 2008 18:18
    szczepan596
    Poziom 12  

    A uziemiłeś jedno z wyprowadzeń cewki WN???

    0
  • #3 11 Lis 2008 18:19
    RaStol
    Poziom 18  

    Nie, w jaki sposób to zrobić?

    0
  • #4 11 Lis 2008 18:23
    szczepan596
    Poziom 12  

    Masz w domu gniazdka z "bolcem" ? Jeżeli tak to jedno z wyprowadzeń WN dajesz do bolca o ile gniazda masz uziemione w domu.

    -1
  • #5 11 Lis 2008 18:41
    RaStol
    Poziom 18  

    Niestety to nie poskutkowało :(

    0
  • #6 11 Lis 2008 18:43
    szczepan596
    Poziom 12  

    A sprawdziłeś czy masz tam uziom???

    0
  • #7 11 Lis 2008 18:50
    RaStol
    Poziom 18  

    Czyli bez uziemienia nie ma prawa działać? Nie jestem pewien, ale sie dowiem.

    0
  • Pomocny post
    #8 11 Lis 2008 18:50
    szczepan596
    Poziom 12  

    Tu masz link na stronke o drabince Jakubowej poczytaj sobie zamieszczony tam też jest schemat generatora WN
    http://www.mylab.pwii.pl/

    0
  • Pomocny post
    #9 11 Lis 2008 20:53
    matheus1990
    Poziom 16  

    spróbuj uzyć innych prętów. na przykład 2 miedziane druty o mniejsze średnicy. na dole zrób bardzo małą przerwę by nie było kłopotu z zapaleniem łuku.

    0
  • #10 12 Lis 2008 16:36
    RaStol
    Poziom 18  

    matheus1990 napisał:
    spróbuj uzyć innych prętów. na przykład 2 miedziane druty o mniejsze średnicy. na dole zrób bardzo małą przerwę by nie było kłopotu z zapaleniem łuku.

    Próbowałem te rozwiązanie bez rezultatu. Zaobserwowałem, że czym krótszy łuk, tym trudniej wzbić się iskrze do góry, natomiast zbyt długi uniemożliwia pracę cykliczną :(

    0
  • Pomocny post
    #11 12 Lis 2008 16:43
    wrobello
    Poziom 11  

    Kolego RaStol więcej mocy !!
    Poszukaj na forum działu z generatorami wysokiego napięcia, tam są schematy przetwornic na wyższą moc.

    0
  • Pomocny post
    #12 12 Lis 2008 21:47
    Paweł Es.
    Pomocny dla użytkowników

    Problem w tym, by powstały między prętami łuk elektryczny tak nagrzał powietrze wokół niego by powstał efekt unoszenia - czyli za mały prąd z przetwornicy.

    2
  • #13 13 Lis 2008 13:56
    RaStol
    Poziom 18  

    Na stronie www.myzlab.pl było wyraźnie napisane, że zbyt duży prąd powoduje żółty kolor iskry, mój generator taką właśnie wytwarza, nie przynosi to jednak rezultatu.
    Powietrze nad łukiem jest bardzo gorące.
    Łukiem mogę do czerwoności zagrzać kroplę cyny co świadczy o dużym prądzie. Może napięcie jest zbyt niskie.
    Co powiecie na modyfikację uzwojenia pierwotnego?
    A jeśli chodzi o prąd to mogę spróbować wzmocnić układ, tylko doradźcie jak?
    Dzieki za wszystkie odpowiedzi.

    0
  • Pomocny post
    #14 13 Lis 2008 14:12
    Paweł Es.
    Pomocny dla użytkowników

    A może spróbuj obudować układ elektrod przezroczystym kominem, by wymusić ruch powietrza wynikający z różnic temperatur ?

    0
  • Pomocny post
    #15 13 Lis 2008 15:51
    marrior
    Poziom 9  

    Hmm przydałby się generator większej mocy. Ja miałem ten sam problem ale rozwiązałem go w ten sposób że pręty (początkowo wykonene ze zbitych elektrod spawalniczych 3mm) zamieniałem na 2 razy dłuższe tak, że miały ok 60cm licząc od podstawy. teraz sprawa odległości. Da dole miałem gdzieś ok 5mm, i elektrody rozchodziły się pod kątek ok 3-5 stopni. Jeżeli masz taką możliwość możesz sobie wykonać regulowane pręty za pomocą śrób, tak że nie będziesz musiał ich co chwilę wyginać.

    0
  • #16 13 Lis 2008 21:35
    RaStol
    Poziom 18  

    Znalazłem problem :D
    Dałem na rdzeń dwa uzwojenia pierwotne połączone szeregowo i zastosowałem na wyjściu kondensator 100nF 300V zamiast grzejącego sie ceramika.
    Wszystko działa, mogło być lepiej ale cieszę sie z tego co mam.
    Drabinka Jakoba. Co zrobić by iskra przechodziła?
    Drabinka Jakoba. Co zrobić by iskra przechodziła?
    Drabinka Jakoba. Co zrobić by iskra przechodziła?
    Dzieki wszystkim za pomoc, pozdrawiam.

    0
  • Pomocny post
    #17 15 Lis 2008 01:20
    szczepan596
    Poziom 12  

    Tak naprawde po części tylko znalazłeś problem tak jak mówi wrobello potrzebna jest do tego większa moc + odpowiednia częstotliwość. Dobry do tego jest generator WN z linku jaki podałem Ci powyżej. Życze miłej zabawy. Pozdrawiam.

    0
  • Pomocny post
    #18 15 Lis 2008 08:30
    anonymousexd
    Poziom 24  
  • #19 15 Lis 2008 19:28
    RaStol
    Poziom 18  

    Jeśli chodzi o drabinkę to sprawa zamknięta - jest już w pracowni fizycznej na wystawie.
    Trzeciej elektrody nie probowałem podłączać.
    Będe się jeszcze zajmował tym tematem, bo pozostał mi jeszcze jeden trafo z TV

    0
  • #20 15 Lis 2008 19:40
    anonymousexd
    Poziom 24  

    RaStol napisał:
    Trzeciej elektrody nie probowałem podłączać.
    Będe się jeszcze zajmował tym tematem, bo pozostał mi jeszcze jeden trafo z TV


    Trzecia ulatwia zapłon łuku,powinna być podłączona do jednej zwykłej przez opornik kilka m ohm.

    0
  • #21 15 Lis 2008 19:46
    RaStol
    Poziom 18  

    Gdzie powinna się znajdować? Pomiędzy nimi?

    Dodano po 1 [minuty]:

    szczepan596 sugerujesz, że układ z IRF540 bedzie sprawniejszy?

    0
  • #22 15 Lis 2008 19:49
    szczepan596
    Poziom 12  

    Ma to swoje plusy i minusy dużym minusem jest temeratura więc musisz zasadzić duży radiator. Układ jest prosty więc nie powinieneś mieć problemów ja osobiście nie robiłem drabinki Jakoba tylko lampe plazmową na żarówce 100W efekt był extra.
