Sterowanie graficznym LCD i drukarką termiczną

piotrek5001 18 Lis 2008 14:47 2585 2
  • #1 5753790
    piotrek5001
    Poziom 24  
    Witam,
    Stałem się posiadaczem starego, zepsutego terminala POS do płatności bezgotówkowych. Jak iż terminal jest dla mnie bezużyteczny, chciałbym wykorzystać jego części.

    Najciekawszymi okazały się wyświetlacz i drukarka termiczna. Nie mam pojęcia jak nimi sterować z mikrokontrolera albo komputera.

    Zdjęcia i opisy elementów znajdują się poniżej. Aha, co do wyświetlacza, pisałem do producenta (TRULY) i dostałem odpowiedź o natępującej treści:
    Cytat:

    Hello Piotr,
    CMC-CG042DGEW-N is an OEM (custom-made product).
    The copyright belong to the OEM copyright owner.
    So, Truly is not in the position to provide it to you.
    Thanks for your understanding.

    Więc niestety, nie pomogą mi. Na ich stronie też nie ma nic do tego wyświetlacza.

    Teraz obiecane zdjęcia i opisy:
    Sterowanie graficznym LCD i drukarką termiczną
    Sterowanie graficznym LCD i drukarką termiczną

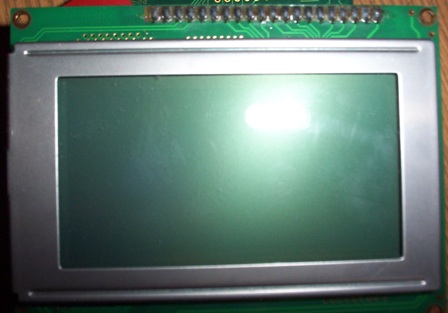

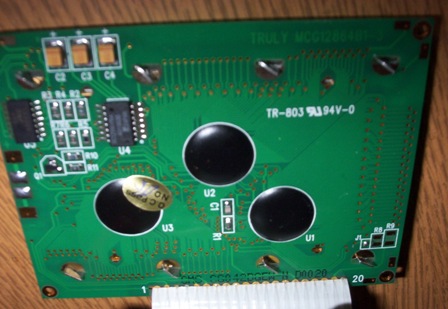

    Na płytce wyświetlacza napisane jest:
    TRULY MCG12864B1-3
    TR-803 94V-0
    oraz numer seryjny, który widać w cytowanym mailu.
    Wyświetlacz jest graficzny, monochromatyczny, ma 20 pinów. Jednak napięcie zasilające to 30V (miernikiem zmierzyłem), dlatego raczej odbiega od standardów.

    Teraz drukarka:
    Sterowanie graficznym LCD i drukarką termiczną
    Sterowanie graficznym LCD i drukarką termiczną

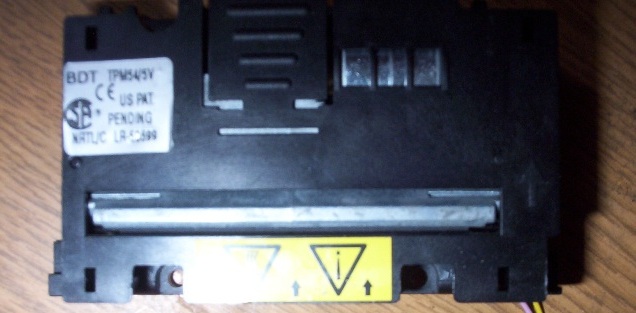

    Na naklejce z kodem kreskowym:
    S/N 0600 568169
    B01
    Na naklejce na górnej obudowie:
    BDT TPM54/5V
    US PAT.
    PENDING
    NRTL/C LR 50599

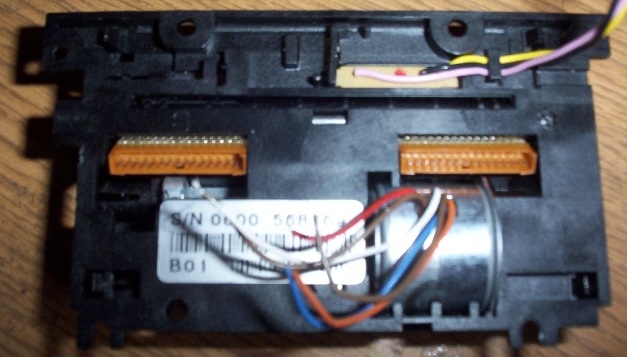

    Posiada dwa złącza po 15 pinów (opisane A i B) prowadzące bezpośrednio do głowicy drukującej (na głowicy jest jakiś scalak - wylany na płytce, bez oznaczeń). Z silnika przesuwania papieru wychodzi 6 przewodów - pewnie jest to silnik krokowy, z nim sobie jakoś poradzę.


    Wiem, że będzie ciężko, ale może ktoś miał styczność z podobnymi elelmentami. Proszę o pomoc w ich uruchomieniu.
  • #2 5894577
    piotrek5001
    Poziom 24  
    Jeśli chodzi o drukarkę znalazłem dokumentacje, głowica drukująca okazała się wypalona - brakuje kilkudziesięciu "pikseli". Zainteresowanym prześlę szczegóły w sprawie sterowania tą drukarką (głowicą drukującą).

    Problem wyświetlacza jest cały czas aktualny.

    Pozdrawiam,
    Wesołych Świąt
  • #3 6872202
    maxbiger
    Poziom 1  

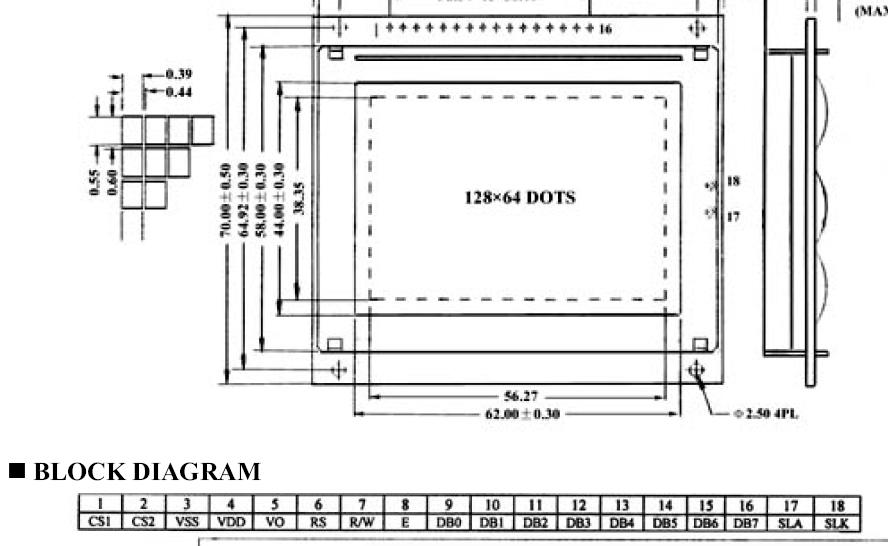

    Sterowanie graficznym LCD i drukarką termiczną

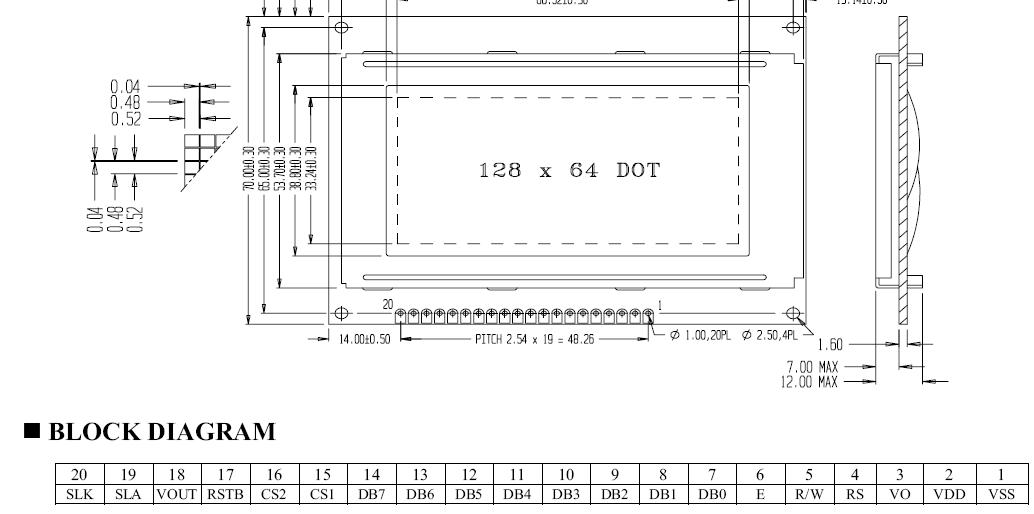

    Sterowanie graficznym LCD i drukarką termiczną

    any question ,email to me!!
    my email : nnbbaa.007(_at_)163.com
    I'am a LCD fans
