PIC16F685 + LCD + Klawiatura

Devon87 02 Gru 2008 01:39 1436 3
  • #1 02 Gru 2008 01:39
    Devon87
    Poziom 9  

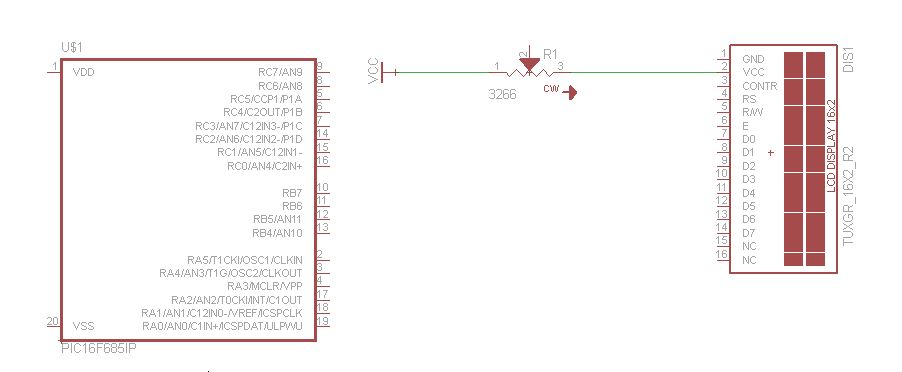

    Witam , mając na płytce PIK16F685 muszę go połączyć do wyświetlacza LCD jak i również do klawiatury dzięki której będzie wyświetlany tekst na LCD. Muszę również zrobić programator napisany w asemblerze. Na początku mam pytanie o płytkę gdzie muszę połączyć PIK z LCD bawię się w programie EAGLE wszystko niby jest tylko nie wiem które porty do których ciężko z jakimiś schematami.Jeśli ktoś miał może coś podobnego albo wie jak mi pomóc będę wdzięczny.Tak niby wygląda mój PIC i LCD

    PIC16F685 + LCD + Klawiatura

    0 3
  • #2 02 Gru 2008 16:35
    Mat_91
    Poziom 25  

    Yyyy kolega ma jakie kolwiek podstawy elektroniki? Bo sądząc po podłączeniu potencjometru do lcd do chyba nie bardzo... O schemat ciężko? Na elektrodzie jest multum tematów o lcd... Wystarczy użyć szukaj.

    0
  • Pomocny post
    #3 02 Gru 2008 18:13
    Rinho
    Poziom 19  

    Wystarczy poszukać... używając opcji szukaj:!:Np TU

    Potencjometry podłączasz w ten sposób do wyświetlacza, a dokładniej do wyprowadzenia CONTR wyświetlacza. A do Vcc 5V. Zresztą w temacie z linku jest podane podłączenie...
    PIC16F685 + LCD + Klawiatura

    0
  • #4 02 Gru 2008 19:20
    Devon87
    Poziom 9  

    Jeśli chodzi o elektronikę to u mnie z nią nie za wesoło... dziękuje za link do LCD i za poprawkę...
