Program do symulacji działania układów logicznych

Defenestrator 22 Gru 2008 21:29 20719 17
  • Program do symulacji działania układów logicznych

    Atanua to program służący do symulacji działania układów logicznych w czasie rzeczywistym. Jego zadaniem jest ułatwianie nauki początkującym elektronikom. Interfejs stworzono od podstaw w oparciu bibliotekę OpenGL, by nauka przebiegała bezproblemowo (celem jest poznanie układów logicznych, a nie samego narzędzia). Program ten jest darmowy do użytku niekomercyjnego.

    Główne cechy programu:
    - intuicyjny interfejs
    - dostępny na Linux, Windows i MacOS X
    - symulacja działania układu w czasie rzeczywistym
    - możliwość używania najpopularniejszych bloków logicznych zarówno jako układu scalonego, jak i symbolu
    - możliwość symulacji układów 74xx i jednego z wariantów procesora 8051
    - możliwość skojarzenia wyjść układów z klawiszami
    - możliwość wizualizacji stanu wyjść przy pomocy diod LED i wyświetlaczy 7-mio segmentowych
    - interfejs do tworzenia dowolnych bloków logicznych

    Strona aplikacji

    Program do symulacji działania układów logicznych Program do symulacji działania układów logicznych

    Fajne? Ranking DIY
    O autorze
    Defenestrator
    Poziom 14  
    Offline
    Defenestrator napisał 148 postów o ocenie 99. Jest z nami od 2007 roku.
  • #2 5893468
    FastProject
    Poziom 28  
    Jak na początek przygody z układami logicznymi całkiem przyjazny programik.Mi nie pasują w nim opisy układów scalonych tzn zawartości ich struktury, czyli gdzie są wejścia czy wyjścia bramek.Zamiast opisów 'wyskakujących' można by tu przedstawiać strukturę w postaci graficznej(dodatkowo).Ale to kwestia gustu.
  • #3 5911572
    -=[OLO]=-
    Poziom 24  
    Jak ustawić układ pionowo jak na zdjęciu 1?
  • #4 5911966
    mistshu
    Poziom 2  
    zaznaczasz układ na panelu i klikasz ctrl + R
  • #5 5912555
    -=[OLO]=-
    Poziom 24  
    Faktycznie :!: Dzięki :D
    A może są jakieś inne przydatne skróty klawiszowe?
  • #6 5912967
    pablo951
    Poziom 11  
    Ja mam problem, program zamiast elementów wyświetla szare kwadraty:|.
    Proszę o pomoc.
  • #7 5917205
    bestler
    Admin DIY, Automatyka
    Taka delikatna odskocznia od popularnych symulatorów. Zauważyłem fajne zobrazowanie rzeczywiste elementów - być może do niektórych będzie to nieco jaśniej przemawiaś niż symbole graficzne.

    Program nadaje się do szkół.

    Paweł
  • #8 5921685
    oscylogram
    Poziom 11  

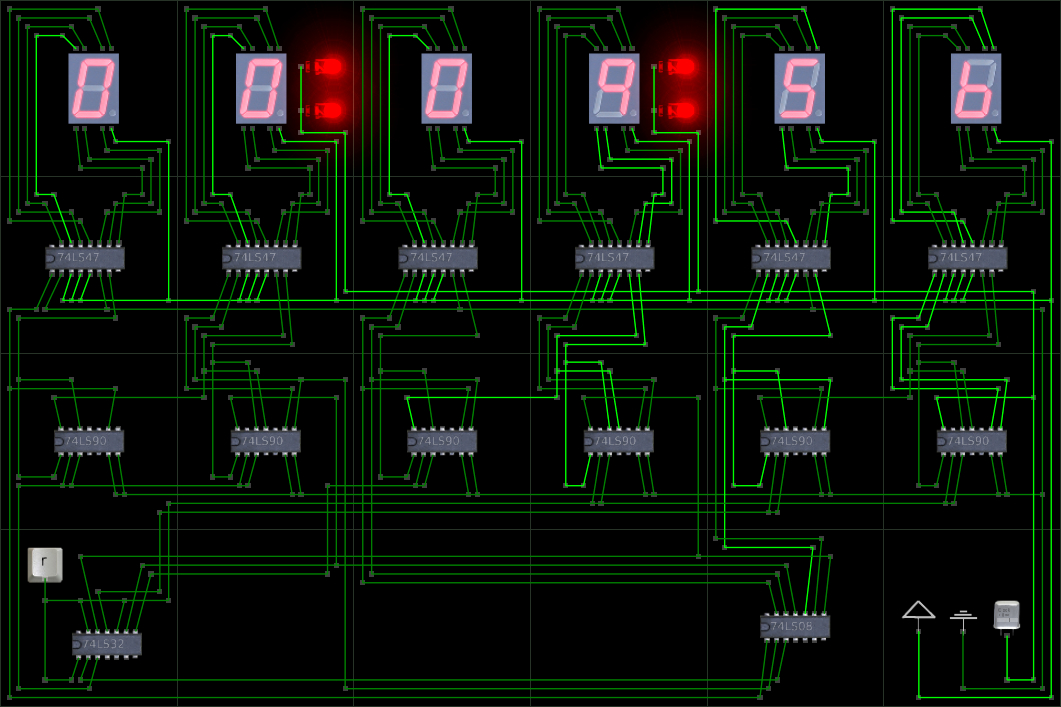

    Na Viście program działa bez żadnych problemów. Zdecydowanie zgadzam się z tym, że nie trzeba go w ogóle poznawać, po prostu włączasz i robisz. Dobrze radzi sobie z ambitniejszymi układami, zaprojektowałem kiedyś zegar i dzięki niemu mogłem sprawdzić poprawność mojego projektu, wszystko działa jak trzeba:

    Program do symulacji działania układów logicznych

    P. S.

    Zrób duże zbliżenie litery "P" w napisie "Personal Edition" na polu do robienia układów. Ciekawe, czy ktoś to oprócz mnie zauważył.
  • #9 5922308
    bestler
    Admin DIY, Automatyka
    No a układy serii 40XX gdzie są ?? czy tylko ja ich nie widzę... Jeśli to działa tylko na TTL to trochę mało....
  • #10 5932218
    zydek89
    Poziom 12  
    cześć,
    mi tez zamiast elementów wyświtlają się szare kwadraty

    ktoś wie czemu tak jest? :>

    pozdro
  • #11 5942105
    piotrva
    VIP Zasłużony dla elektroda
    Ja mam większy problem - po wybraniu elementu pojawia się szary kwadrat i jak klikam żeby go wstawić to znika i nic się nie pojawia...
  • #12 5949466
    dvd79
    Poziom 14  
    lepszy jest chyba digitalworks
  • #14 5950687
    bestler
    Admin DIY, Automatyka
    Panowie, to może wklejcie jakiegoś screena, może jakoś wspólnie rozwiążemy ten problem. Pisanie postów w stylu "ja też tak mam" nic nikomu nie pomoże. Napiszcie jaki macie system operacyjny, jaki sprzęt, może brakuje javy, moze jeszcze czegoś innego...

    Paweł
  • #15 5983058
    CTX2
    Poziom 11  
    piotrva napisał:
    Ja mam większy problem - po wybraniu elementu pojawia się szary kwadrat i jak klikam żeby go wstawić to znika i nic się nie pojawia...

    Też miałem ten problem, ale mi to pomogło.
    Wystarczy skopiować do katalogu programu i uruchomić.
  • #16 7218111
    Pytający
    Poziom 1  
    Witam,
    na wstępnie chciał bym przeprosić za odgrzanie tematu ale sprawa jest dużej wagi. Właśnie zacząłem układy cyfrowe na których mam układy logiczne. Na zajęciach układy budujemy fizycznie lecz chciał bym mieć możliwość sprawdzenia własnych układów w domu. Ściągnąłem ten że program i chcę przy jego pomocy zbudować układ logiczny z układem 74151. Mam tylko kilka pytań.

    Mianowicie:

    1. jeśli mam układ 74151 i na wejściu mam
    nie x4=0
    x4     =1
    x4     =2
    nie x4=3
    nie x4=4
    x4     =5
    1       =6
    0       =7


    to jak przedstawić to za pomocą programu.

    2. Nie znalazłem w programie układu 74150, 74152 czy są jakieś aktualizacje by uzyskać te układy?
  • #17 7218253
    FastProject
    Poziom 28  
    Kolego 'Pytający' to jest bardzo amatorski progam. Do prób przed laboratoriami polecałbym inny, a mianowicie Electronic Workbench. Jak dla ciebie wystarczy mniej rozbudowana stara wersja np 5.12.Wygogluj jest kilka źródeł do ściągnięcia.
  • #18 11427574
    uniqqque
    Poziom 9  
    jest spolszczenie do atanua?
    albo czy jest jakis podobny program ale jezyku polskim?
