Sterownik somfy passeo 500

Witam
wydaje mi się ze te forum jest najodpowiedniejsze.

Mam automat do otwierania bramy wjazdowej firmy somfy
model passeo 500
dziś w nocy zalało mi sterownik , nawet wybiło bezpiecznik w domu

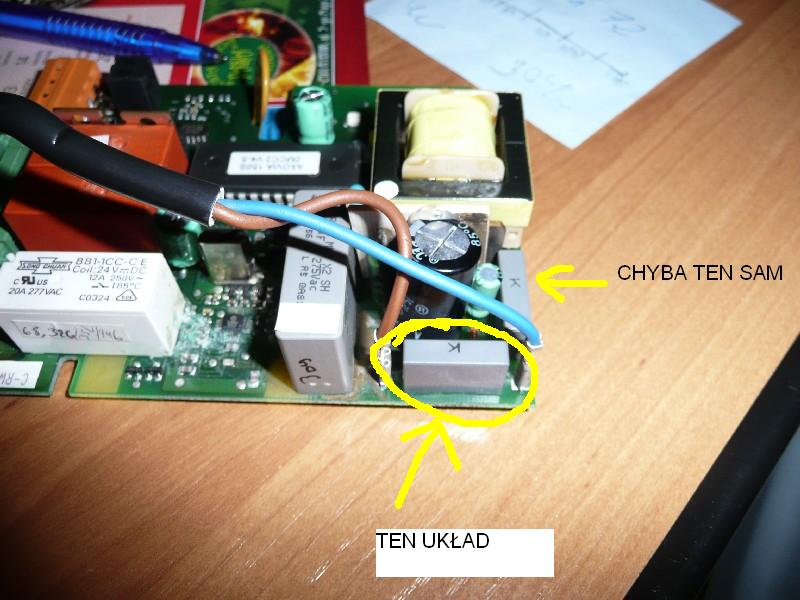

Wysuszyłem całą płytkę, ale zauważyłem ze w 1 miejscu jest ślad przepięcia, praktycznie na samym wejściu. wchodzą kable zasilające 230V i jest 1 układ na którym widać przepalenie

niestety nie potrafie odszukać co to za układ i czy da sie to naprawić.
system jest po gwarancji, juz nie produkowany wiec raczej nie dokupie nowego. Musze starac sie go naprawić

będzie jakas szansa?

postaram się wkleić zdjęcia miejsca przepalenie i okolic
moze ktoś podpowie co to jest i czy jest szansa to naprawic.




dodaje kolejne zdęcie

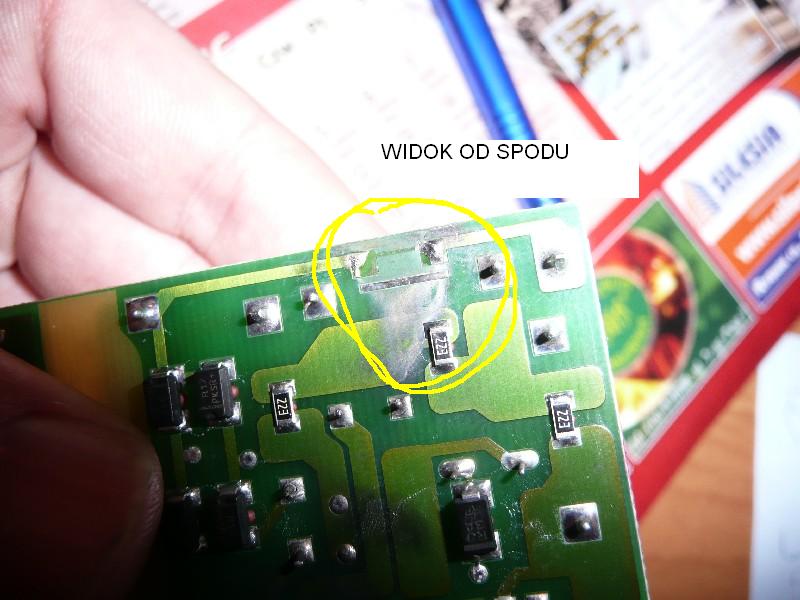

wydaje mi się ze ten element (rezystor?) jest walnięty


jak chcialbym sprawdzić czy jest napięcie na wyjściu z transformatorka to na których pinach mam to sprawdzać ?
na wyjściu jest ich 6

Quote:

Wysuszyłem całą płytkę, ale zauważyłem ze w 1 miejscu jest ślad przepięcia, praktycznie na samym wejściu. wchodzą kable zasilające 230V i jest 1 układ na którym widać przepalenie

niestety nie potrafie odszukać co to za układ i czy da sie to naprawić.
system jest po gwarancji, juz nie produkowany wiec raczej nie dokupie nowego. Musze starac sie go naprawić

będzie jakas szansa?

Jak po suszeniu nie działa to trzeba więcej elementów sprawdzić.

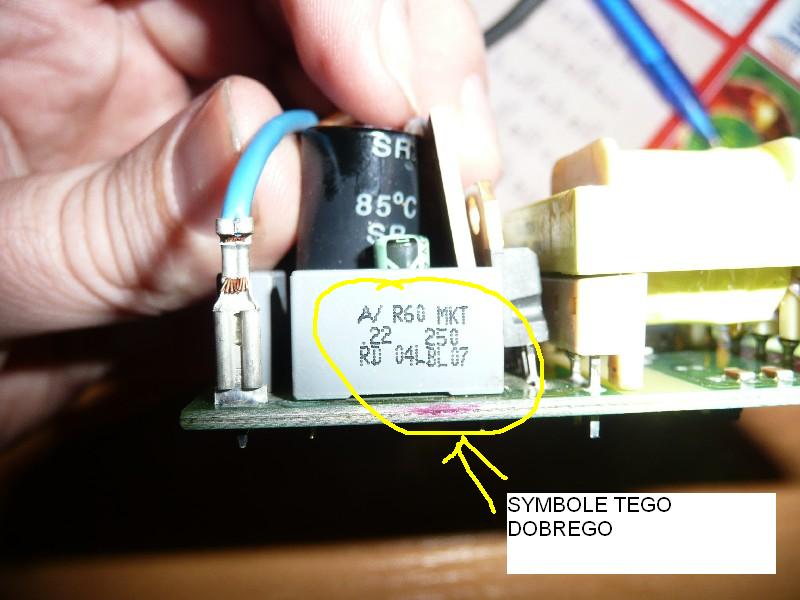

Element zaznaczony na fotce to kondensator (spełnia role filtru) bez którego układ będzie działał poprawnie. Chyba, że wywala bezpieczniki to może mieć on zwarcie, ale to bardzo mało prawdopodobne.

Jeśli kolega kogoś cytuje- cytat należy ująć w tagi quote. Post jest wtedy bardziej czytelny. Następnym razem, post poleci do kosza
/ten poprawiłem/. [Akrzy]

W pierwszej kolejności sprawdzić czy jest napięcie wyjściowe za przetwornicą, jak jest to jakie. Jak brak to sprawdzić napięcie na głównym kondensatorze (ten czarny przy zaznaczonym elemencie) powinno być ok 325V jak jest to na 80% padł klucz (tranzystor kluczujący) kolejne 10% może być wszystko co jest w okolicy tranzystora a następne 10% to zwarcie za przetwornicą.
Nie da się napisać w stylu "wymień to coś, co jest szare wystające" a urządzenie będzie dzialać. Trzeba wziąć mierniczej i pomierzyć kilka punktów.

Wiadomości scaliłem. [Akrzy]

Ten czarny nalot to ślad po łuku faza-zero (brązowy i niebieski przewód) - trzeba wyskrobać do czysta i już. Ale widzę zaśniedziały zielony nalot na górnym zdjęciu na lewo.

bonanza wrote:

Ale widzę zaśniedziały zielony nalot na górnym zdjęciu na lewo.

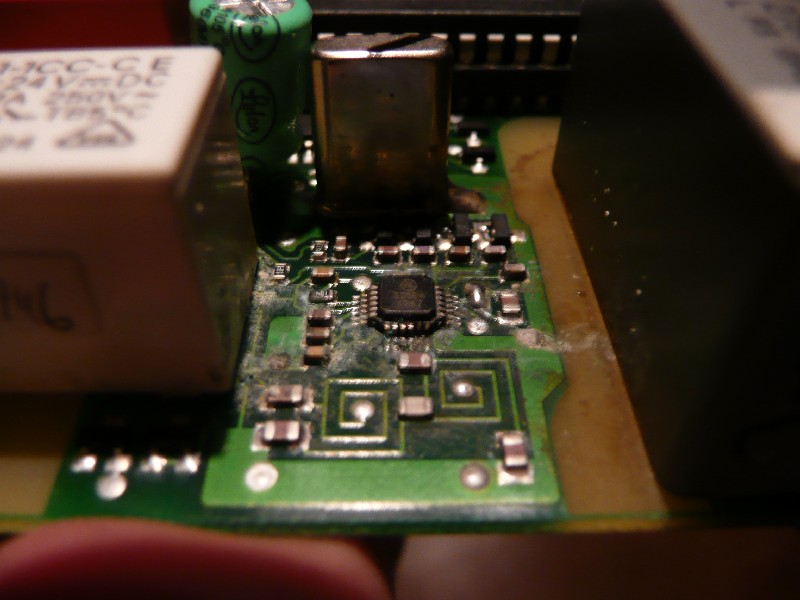

chodzi o to ?

Trzeba umyć spirytusem i sprawdzić, czy ścieżki nie są elektrolitycznie zeżarte. I tak pod elementy nie da się zajrzeć. To moduł radiowy - jeśli z ręki zadziała, a z pilota ani-ani, to tu szukać.

Czy na podstawie w/w danych jesteśmy w stanie policzyć ile może kosztować naprawa?

okazuje się ze mogę kupić nowy sterownik za ok 400zl

wiec nie wiem czy warto to dawać do naprawy, biorąc pod uwagę fakt ze sam tego nie naprawie.



michal

Umyć, wydrapać i spróbować - można samemu.
Nie pomoże - poprosić znajomego fachowca, żeby spojrzał na te ścieżki - dużo nie weźmie.
A jak on w godzinę nie naprawi i "nie będzie miał wizji naprawy" - to w kubeł i do sklepu po nowe.
Przy okazji kupić silikon do uszczelnienia obudowy.

Witam, mój problem z tym urządzeniem jest następujący:
Silowniki byly zabrudzone do tego stopnia ze brama otwierala sie bardzo wolno i ciężko, czasem do połowy. Wyjąłem siłowniki, wyczyściłem benzyną ekstrakcyją ostrożnie aby nie zamoczyć silników, nasmarowałem. Po założeniu i podłączeniu do sterownika brama otwiera się i przy skrajnej pozycji siłownika nie chce się zamykać. Po długim grzebaniu z miernikiem zauwazyłem ze po podłączeniu jednego siłownika sterownik pracuje normalnie. Ten sam siłownik podłaczony do drugiego wejścia - sterownik sie zacina ( przy osiągnięciu skrajnej pozycji nadal chce sie poruszać w tę samą stronę. Opór mechaniczny nie pozwala i wyłąncza system-miga czerwona dioda) napięcie podawane przy podlaczonych i pracujących siłownikach to 15V, a bez silownika to ok. 60V. Co mogę jeszcze sprawidzć. Bardzo proszę o pomoc.
