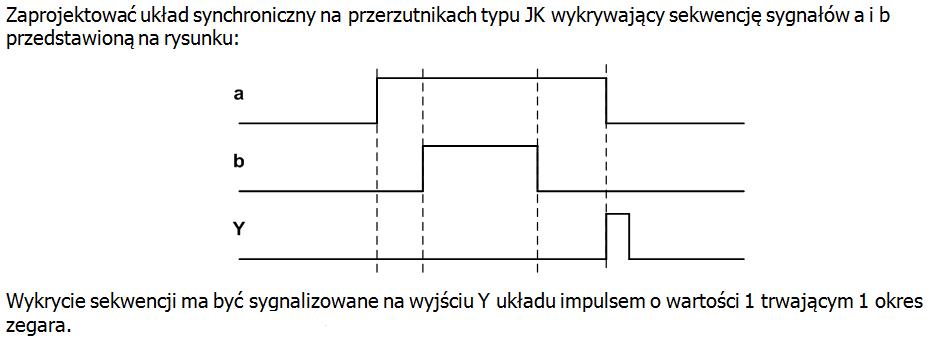

układ wykrywający sekwnecję sygnałów...

26 Sty 2009 00:20 1165 5
  • Użytkownik usunął konto  
  • Poziom 42  

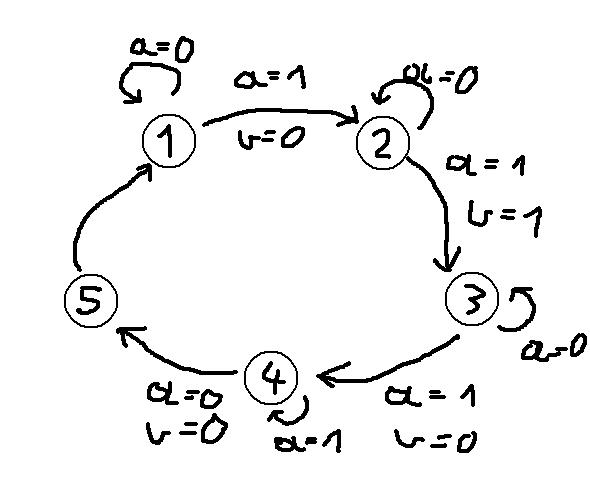

    Taki mój komentarz, to wydaje mi się że powinieneś jeszcze zaplanować powrót z dowolnego stanu do stanu "1" gdy zostanie wykryta jakaś niezgodność stanu. Np w stanie "3" jeśli a=0

    A co do kodowania stanów to możesz przyjąć arbitralne wartości, albo kolejne liczby w kodzie binarnym albo kodzie greya. Jest jeszcze sposób kodowania one-hot, ale nie wiem czy w tym przypadku uprości równania wyjściowe.
  • Użytkownik usunął konto  
  • Pomocny dla użytkowników
    Wygląda, że przejścia muszą być takie, ale sprawdź jeszcze:

    układ wykrywający sekwnecję sygnałów...

    Stan wejść, który powoduje przejście do nastepnego stanu musi w tym nowym stanie podtrzymywać go. Stany wejść niepodtrzymujące danego stanu ani nie powodujące przejścia dalej powodują wyzerowanie układu (ze względu na zaburzenie sekwencji ab ={00,10,11,10,00 }.
    W stanie 4 przejście do stanu 0 jest bezwarunkowe.

    Stany zwykle numerujemy od 0 (tak, że stanem spoczynkowym są wyzerowane wszystkie przerzutniki.
  • Użytkownik usunął konto  
  • Pomocny dla użytkowników
    Nawet trzeba na 3 przerzutnikach bo ilość stanów jest większa niż 4 a mniejsza niż 8
