Jak wymienić wentylator w zasilaczu? FanSwap.

Xylometazolin! 26 Jan 2009 20:45 19351 0
  • #1
    Xylometazolin!
    VIP Meritorious for electroda.pl
    Fan swap czyli samodzielna wymiana wentylatora w zasilaczu.

    Jeśli twój wentylator w zasilaczu hałasuje, to ten poradnik jest dla Ciebie!
    Postaram się najdokładniej opisać jego wymianę na 3 sposoby - 'od najłatwiejszego do najtrudniejszego'

    Opisywał będę na używanym zasilaczu Fortron FSP300-60GTP z wentylatorem 80x80mm, lecz w innych zasilaczach wymiana odbywa się niemal identycznie.



    I Sposób - wymiana poprzez odcięcie kabelków starego wentylatora.

    1. Aby wymiana była jak najbezpieczniejsza najpierw musimy rozładować kondensatory w zasilaczu. Będziemy mieli pewność, że nic nas nie kopnie.

    • Zasilacz odłączamy od zasilania
    • We wtyczce 20/24 PIN zwieramy kabelek zielony oraz czarny za pomocą spinacza do papieru, kawałka drutu, cyny lub nawet agrafki ;)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    2. Rozkręcamy zasilacz oraz usuwamy stary wentylator.

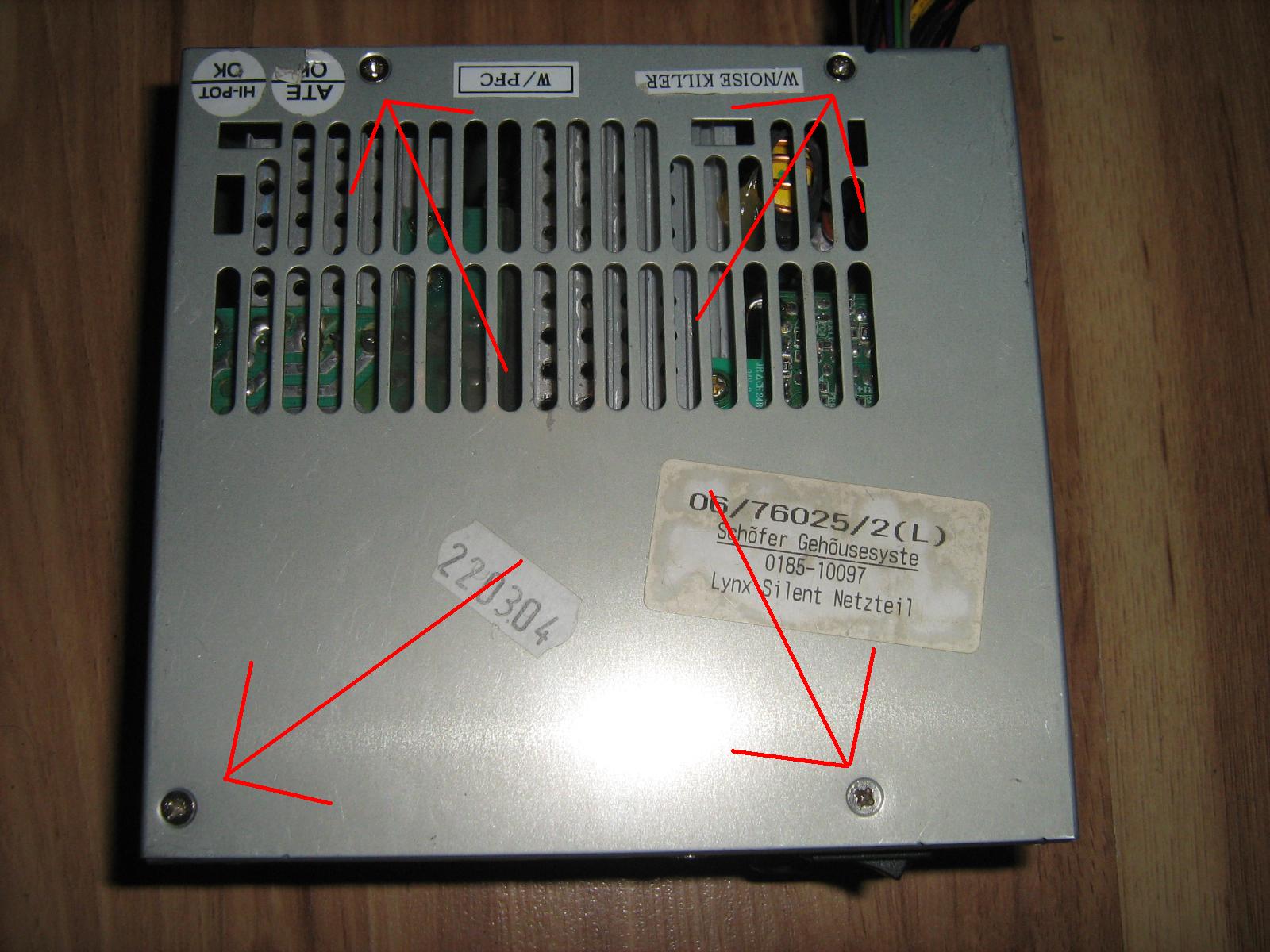

    • Otwieramy pokrywę zasilacza po przez wcześniejsze wykręcenie śrubek (zaznaczone na zdjęciu)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Odkręcamy stary wentylator.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    • Znajdujemy kabelki zasilające wentylator (przeważnie czarny i czerwony) i odcinamy je.

    Jak wymienić wentylator w zasilaczu? FanSwap.

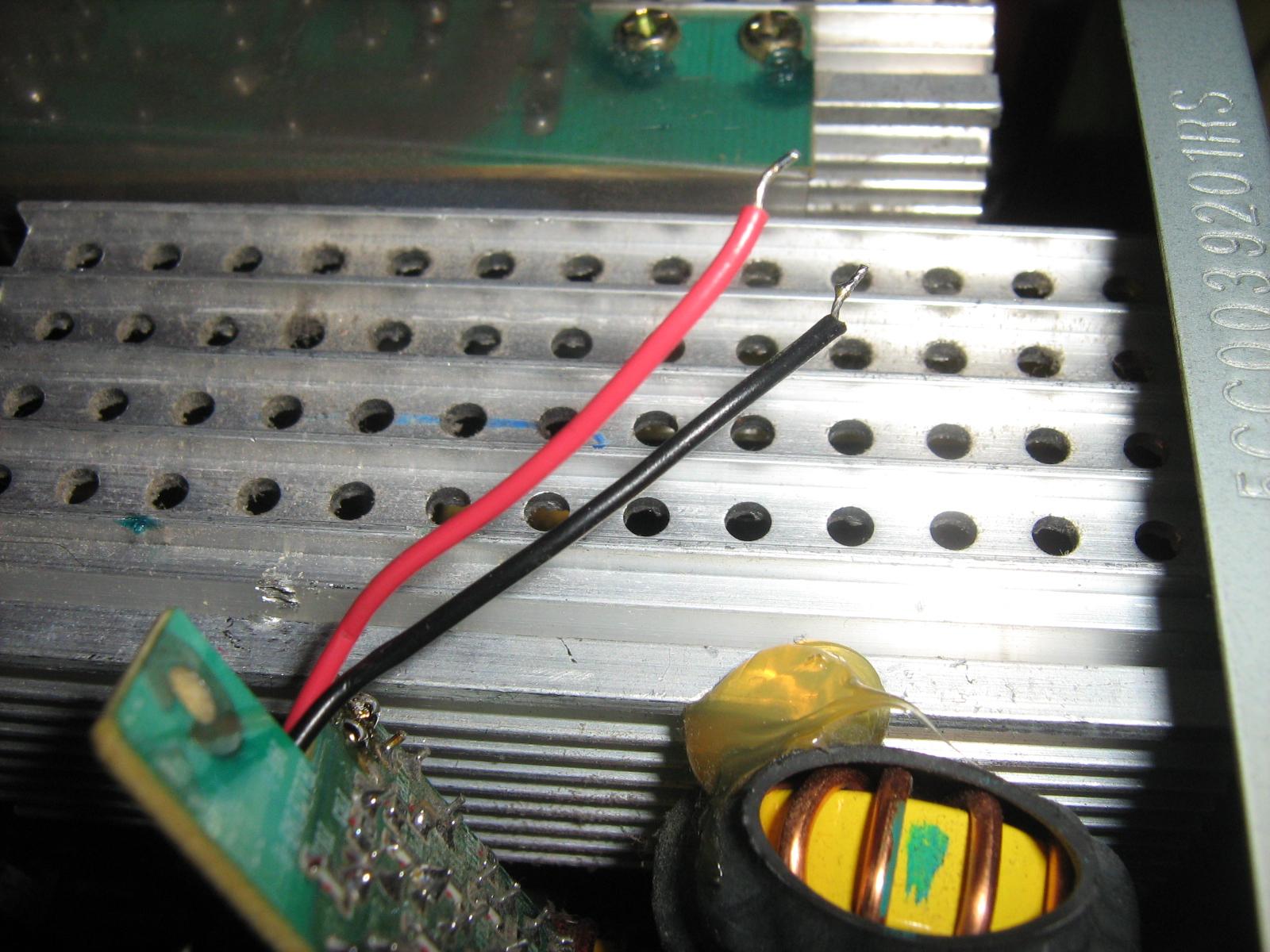

    • Ściągamy izolację z kabelków od strony zasilacza.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    3. Przygotowujemy nowy wentylator do zamontowania.

    • Przykręcamy nowy wentylator w miejsce starego. Musimy pamiętać, aby kierunek przepływu powietrza był taki sam jak w przypadku oryginalnego wentylatora - wyciąga powietrze z zasilacza na zewnątrz.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Nowe wentylatory przeważnie posiadają wtyczkę 3 PIN z trzema kabelkami: czerwonym, czarnym oraz żółtym. Wtyczkę ucinamy, żółty kabelek dobrze izolujemy, z kabla czerwonego i czarnego ściągamy izolację.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    4. Podłączamy nowy wentylator i skręcamy zasilacz.

    • Kabelki z wentylatora i z zasilacza łączymy następująco: czarny do czarnego i czerwony do czerwonego. Najlepiej łączyć je lutując, lecz gdy nie mamy lutownicy, sąsiedzi też nie mają, w sklepach wszystko wykupili i na dodatek prąd odcięli - skręcamy kable. Na koniec dokładnie je izolujemy.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Kabelki układamy tak, aby nie wpadły przypadkiem w łopatki wentylatora, a zasilacz skręcamy.

    5. Sprawdzenie zasilacza.

    • Aby uniknąć jakichkolwiek problemów najpierw uruchamiamy zasilacz 'na sucho' czyli: podłączamy kabel zasilający, zwieramy we wtyczce 20/24 PIN kabelek zielony i czarny (tak jak przy rozładowywaniu kondensatorów) i włącznik przełączamy na 'on' (I). Należy dodać, że nie należy podłączać samego zasilacza bez żadnego obciążenia, ponieważ może doprowadzić to do jego uszkodzenia. Najlepiej podłączyć pod molex'a CD-ROM, nagrywarkę DVD, wentylatory. Jeśli wszystko zrobiliśmy dobrze wentylator w zasilaczu powinien się kręcić.



    II Sposób - wymiana z wyprowadzeniem kabla od nowego wentylatora na zewnątrz.

    1. Aby wymiana była jak najbezpieczniejsza najpierw musimy rozładować kondensatory w zasilaczu. Będziemy mieli pewność, że nic nas nie kopnie.

    • Zasilacz odłączamy od zasilania
    • We wtyczce 20/24 PIN zwieramy kabelek zielony oraz czarny za pomocą spinacza do papieru, kawałka drutu, cyny lub nawet agrafki ;)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    2. Rozkręcamy zasilacz oraz usuwamy stary wentylator.

    • Otwieramy pokrywę zasilacza po przez wcześniejsze wykręcenie śrubek (zaznaczone na zdjęciu)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Odkręcamy stary wentylator.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    • Znajdujemy kabelki zasilające wentylator (przeważnie czarny i czerwony) i odcinamy je. Kable od strony zasilacza IZOLUJEMY.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    3. Przygotowujemy nowy wentylator do zamontowania, skręcamy zasilacz.

    • Przykręcamy nowy wentylator w miejsce starego. Musimy pamiętać, aby kierunek przepływu powietrza był taki sam jak w przypadku oryginalnego wentylatora - wyciąga powietrze z zasilacza na zewnątrz.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Kabel od wentylatora (razem z wtyczką np: 3 PIN) wyprowadzamy na zewnątrz zasilacza razem z wiązką kabli zasilających.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    • Kabelki układamy tak, aby nie wpadły przypadkiem w łopatki wentylatora, a zasilacz skręcamy.

    • Wyprowadzoną wtyczkę od wentylatora wpinamy w odpowiednie gniazdo na płycie głównej




    III Sposób - wymiana poprzez odlutownie kabelków starego wentylatora.

    1. Aby wymiana była jak najbezpieczniejsza najpierw musimy rozładować kondensatory w zasilaczu. Będziemy mieli pewność, że nic nas nie kopnie.

    • Zasilacz odłączamy od zasilania
    • We wtyczce 20/24 PIN zwieramy kabelek zielony oraz czarny za pomocą spinacza do papieru, kawałka drutu, cyny lub nawet agrafki ;)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    2. Rozkręcamy zasilacz oraz usuwamy stary wentylator.

    • Otwieramy pokrywę zasilacza po przez wcześniejsze wykręcenie śrubek (zaznaczone na zdjęciu)

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Odkręcamy stary wentylator.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    • Znajdujemy kabelki zasilające wentylator (przeważnie czarny i czerwony) oraz miejsce, w których są przylutowane. W naszym przypadku jest to płytka przykręcona do radiatora.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    • Następnym krokiem jest wylutowanie kabelków z płytki.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    3. Przygotowujemy nowy wentylator do zamontowania.

    • Przykręcamy nowy wentylator w miejsce starego. Musimy pamiętać, aby kierunek przepływu powietrza był taki sam jak w przypadku oryginalnego wentylatora - wyciąga powietrze z zasilacza na zewnątrz.

    Jak wymienić wentylator w zasilaczu? FanSwap.

    • Nowe wentylatory przeważnie posiadają wtyczkę 3 PIN z trzema kabelkami: czerwonym, czarnym oraz żółtym. Wtyczkę ucinamy, żółty kabelek dobrze izolujemy, z kabla czerwonego i czarnego ściągamy izolację.

    Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap. Jak wymienić wentylator w zasilaczu? FanSwap.

    4. Podłączamy nowy wentylator i skręcamy zasilacz.

    • Odizolowane kabelki nowego wentylatora musimy wlutować w miejsce, z którego wylutowaliśmy kable starego wentylatora.

    • Kabelki układamy tak, aby nie wpadły przypadkiem w łopatki wentylatora, a zasilacz skręcamy.

    5. Sprawdzenie zasilacza.

    • Aby uniknąć jakichkolwiek problemów najpierw uruchamiamy zasilacz 'na sucho' czyli: podłączamy kabel zasilający, zwieramy we wtyczce 20/24 PIN kabelek zielony i czarny (tak jak przy rozładowywaniu kondensatorów) i włącznik przełączamy na 'on' (I). Należy dodać, że nie należy podłączać samego zasilacza bez żadnego obciążenia, ponieważ może doprowadzić to do jego uszkodzenia. Najlepiej podłączyć pod molex'a CD-ROM, nagrywarkę DVD, wentylatory. Jeśli wszystko zrobiliśmy dobrze wentylator w zasilaczu powinien się kręcić.



    ----
    ZAKAZ kopiowania bez zgody autora.
