Temat ma dotyczyć spraw typowo elektrycznych.

Problemy związane z zagadnieniami mechanicznymi, aerodynamiką, oraz przepisami związanymi z realizacją elektrowni wiatrowej, proszę kontynuować w wątku "stowarzyszonym" -
Budowa elektrowni wiatrowej-aerodynamika,mechanika,przepisy

Proszę również korzystać z archiwum, oraz doświadczeń i sukcesów w budowie małej elektrowni wiatrowej innych użytkowników, aby nie powielać tych samych pytań i błędów!
Budowa małej elektrowni wiatrowej domowym sposobem cz. 1

Może ktoś chciałby napisać króciutkie streszczenie (kilka punktów), tego co w tej kwestii było omawiane w części 1?

np. coś w stylu
W części pierwszej (https://www.elektroda.pl/rtvforum/topic277125.html) omawiano m.in.:
- budowę "amerykanek" (na wszelkie możliwe sposoby)
- budowę "pralkowca" - przeróbki silników od pralek na prądnice
- ...?

W ten sposób jeśli na wątek trafiłby ktoś nowy - być może łatwiej byłoby mu trafić na pierwszą część z wiedzą czego może tam szukać
i być może nie będzie pytał o to co było już w pierwszej części.

Witam!
Ja zgodnie z obietnicą postaram się usystematyzować strony o tematyce budowy małych elektrowni domowym sposobem.
Może na dobry początek taki link:
http://darmowa-energia.eko.org.pl/pliki/wiatr.html
Pozdrawiam serdecznie

[quote="daniel06"]może ktoś chciałby napisać króciutkie streszczenie (kilka punktów), tego co w tej kwestii było omawiane w części 1?


Danielu -występuje ten temat wielokrotnie.Linka do spisu treści podawał 06061947 (spis treści elektroda .doc), bo to w jego poscie jak również i Mod Akrzy w pierwszy poście I części(dopisał do postu Dzika6).
Masz tu jeszcze raz.Może nie zawiera wszystkiego ale zawsze to coś więcej niż nic.
https://www.elektroda.pl/rtvforum/viewtopic.php?p=5401499#5401499

R41, pamiętasz może o schemacie dla mnie podłączenia mojej prądnicy BOSCHa 28V ?

sianio Bawiłem się takimi przetwornicami wirowymi /miałem 2 szt/. Ładnie to działa, ma dobry sinus, ale no właśnie, trochę "wyje" w czasie pracy /3000 obr/min/, iskrzenie komutatora, aby zapobiec trzeba dbać!!!!
Czyli ogólnie nie ustępuje "nowoczesnym" UPS-ą on-line w sprawności! Wada jest podstawowa ze, ze zmianą napięcia wejściowego, zmienia się napięcie wyjściowe! przynajmniej w moim wypadku to było! Ale idealnie współpracowało mi z lodówką, sinus, krótki czas pracy, a zmiany napięcia praktycznego znaczenia nie miały.
Czyli ogólnie "sprzęt' godny uwagi!
Pozdrawiam.
GW

tomgart .Witam tak pamiętam ,w tej prądnicy trza przełączyć cewki wzbudzenia a wirnik zostaje bez zmian,w tej chwili te cewki są łączone w szereg przy 24v,czyli jest ich 4szt, dwie N i dwie S,przeróbka polega na tym; rozłączamy te cewki tak jak sa połączone i łączymy je tak.Dwie cewki na przeciw siebie łączymy w szereg,zachowując nabiegunnik N-S i dwa pozostałe tak samo i te dwie pary łączymy równolegle podłączając je do wirnika,czyli wirnik pracuje na 24V a boczniki na12V,trza zwrócić uwagę na ukierunkowanie boczników,patrząc po okręgu ma być jeden N a drugi S następnie N i następny S zmiana pola magnetycznego N na S polega na odwrotności łączenia cewek.Jak będzie potrzeba to wyślę rysunek. Przepraszam za zwłokę.

witam!
Widzę że poruszany jest temat przetwornic i właśnie mam pytanie do fachowców.

Dane Techniczne:
Wejście 12V : napięcie wejściowe 11-15V DC (akumulator)
Wyjscie 230V 50Hz sinusoida zmodyfikowana
Moc Ciągła 2000W
Moc Impulsowa 4000W
Pobór prądu na biegu jałowym 1,7A

Powyżej są to dane tech.przetwornicy-interesuje mnie ostatnia pozycja-czy oznacza to że przy podłączonej przetwornicy,bez pobierania prądu i tak tracę z aku.24x1,7A=40,8Ah na dobę?
Pozdrawiam

maxhurt Eksploatowałem podobną przetwornicę 12DC/230AC mod.sin, o mocy 1000/2000, i z pomiarów wychodziło mi na "jałowym" ok. 0,15 - 0,20 A.
Pozdrawiam
GW
PS. Tak że w te 1,7A trudno uwierzyć!!!!!!!!
Może coś jest "walnięte"!!!!
Normalnie spotykałem się z wartościami podawanymi przez producentów mnie niż 0,3A, a w praktyce połowa tego!!

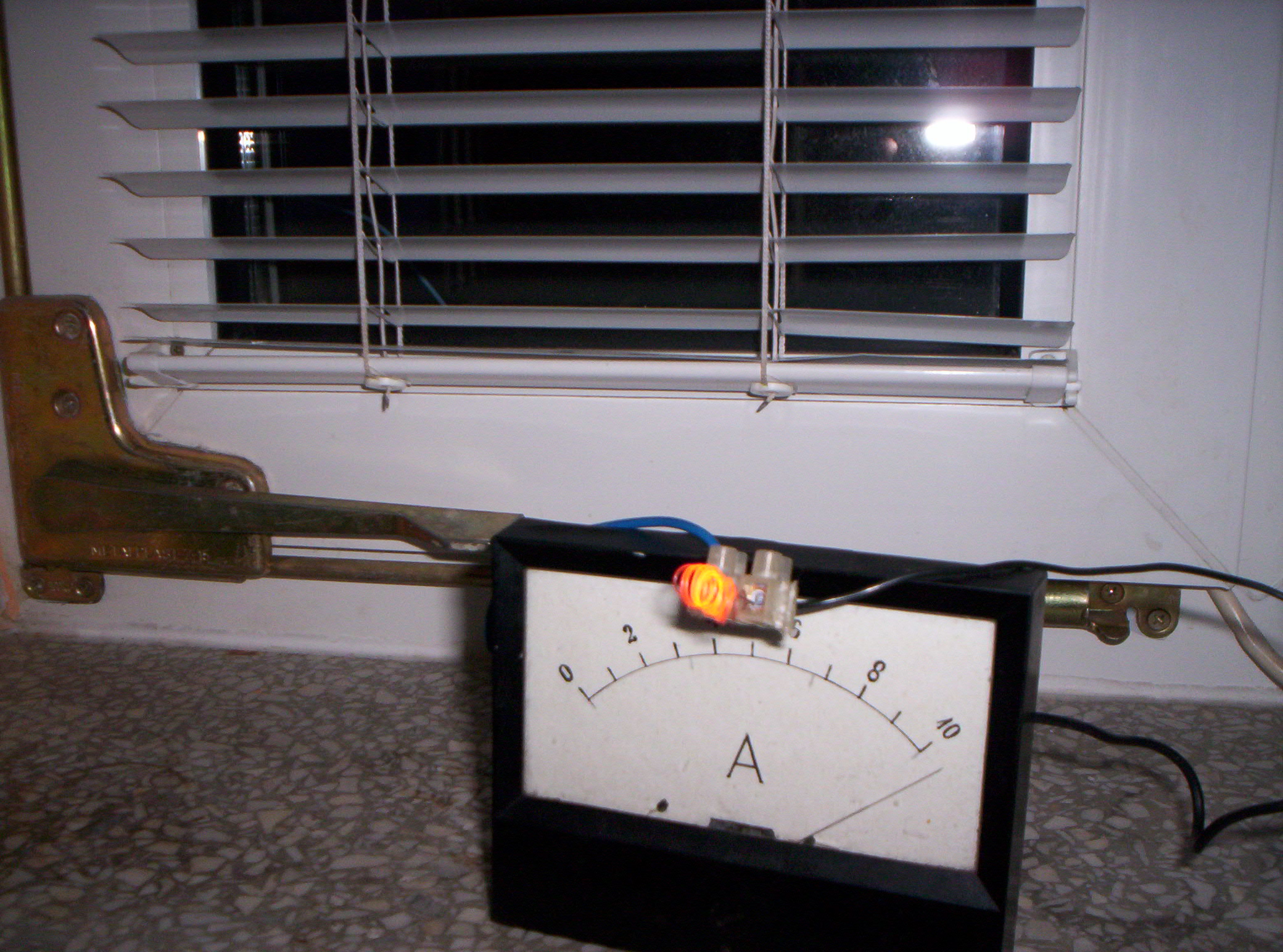

Witam.Moja nowa konstrukcja,może jest ktoś chętny,jest do sprzedania.

https://www.elektroda.pl/rtvforum/topic1209242.html

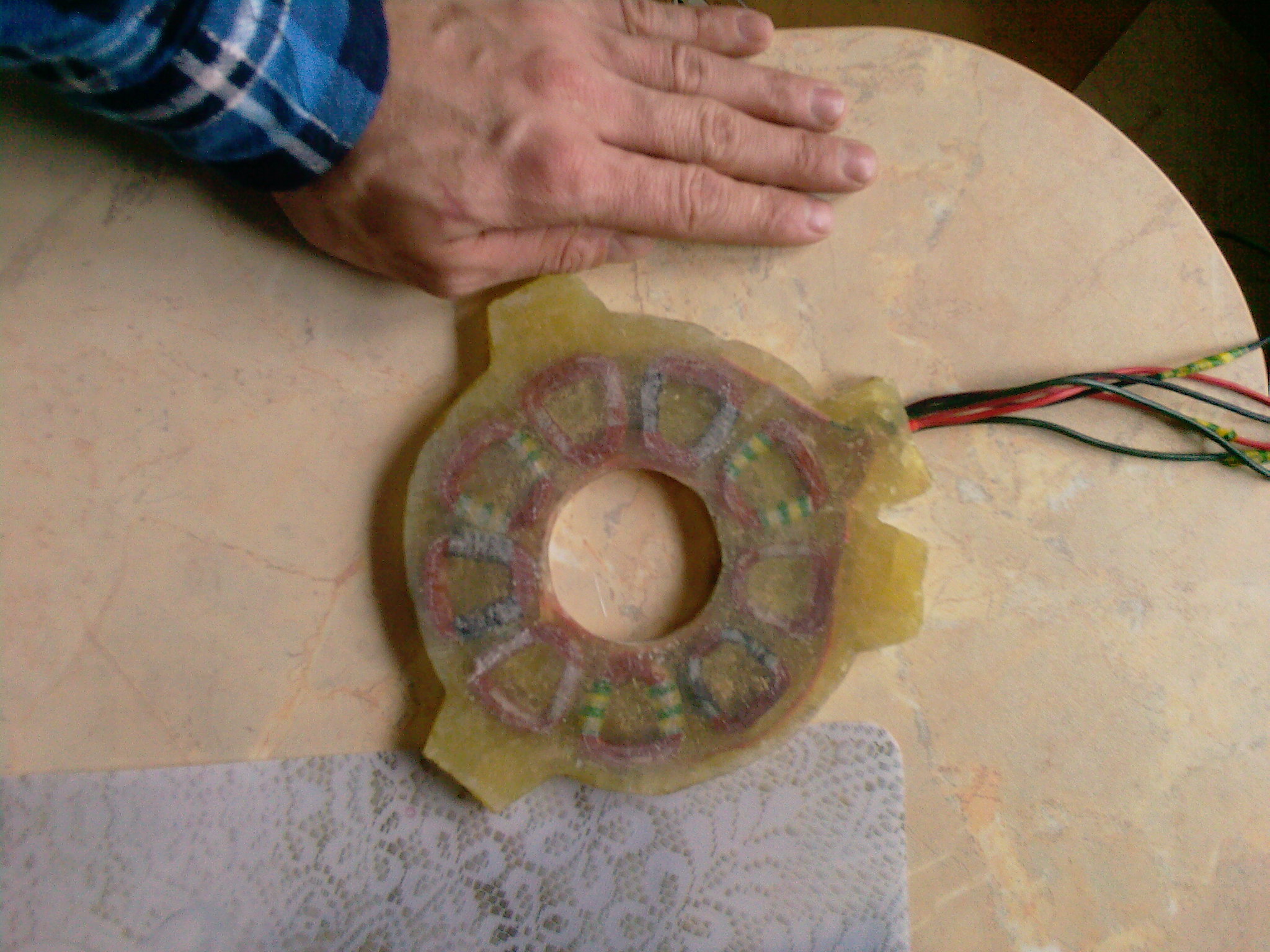

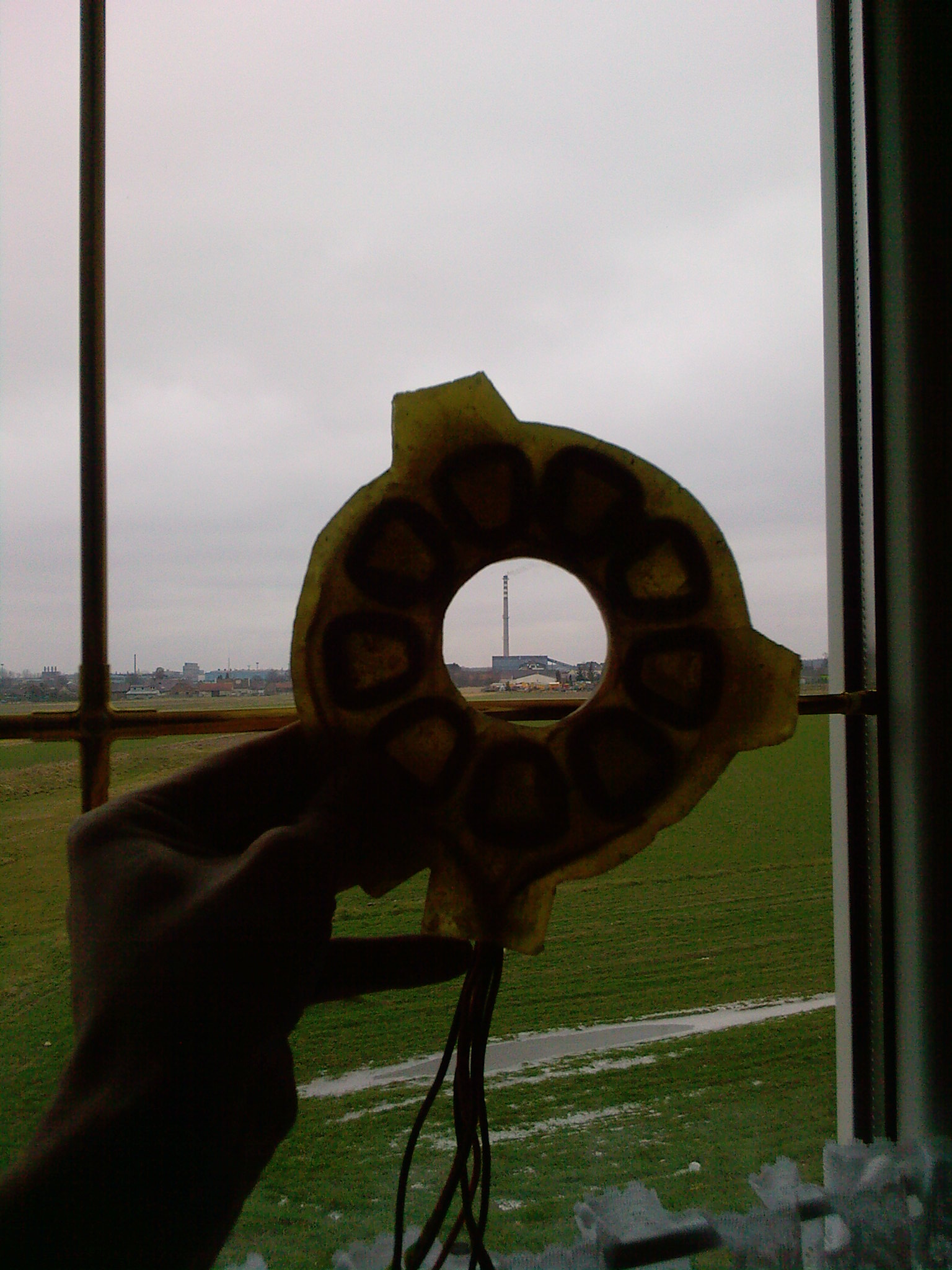

A oto mój stator



będzie to amerykanka na bazie piasty rowerowej.

Dodano po 4 [minuty]:

Mam pytanie czy taka amerykanka da rade temu?

drut 0,6 110zw na cewkę a magnesy dam 25*10*5 [N 38]
Z góry dziękuje za odp.

Dodano po 52 [sekundy]:

To moja pierwsza prądnica także się uczę.

Jeśli o moc chodzi to z pewnością, przy odpowiednich obrotach uzyskasz te 150W. Gorzej z prądem, przy drucie 0,6mm, nawet dla gęstości 5A/mm² możesz pobrać nie więcej niż 4,5A. Najgorzej z relacją napięcie-prąd. 150W przy 12V z pewnością się nie uda.

Tak jak Maciej Kalkuluje to Wszystko na NIC - ale.
Po prostowniku Trójfazowym pobierany prąd należy pomnożyć przez 2,5 wtedy 4,5A x 2,5 = 11A.
Na maszczie przy intensywnym chłodzeniu przez drut 0,6mm popłynie swobodnie większy prąd i taki termowentylator śmiało pociągnie.
Na końcu to trzeba wykorzystać akumulator do zasilania i to co wiatrak naładuje przez dobę - to można zużyć w godzinę lub dwie nie przerywając jego ładowania.

Janusz, czy 4,5A w przewód φ=0,6, to nie zaryzykowne!! a jak będzie upał, albo słoneczko! To możesz mieć bankowo 60stC "na wejściu" i co dalej???
Pozdrawiam
PS żywice przy 80stC już nie są "ciałem stałym".
GW

Januszku
No to policzmy w/g Ciebie:
Oporność drutu jednej fazy to ok. 1,8Ω
P=J²*R=4,5²*1,8=36,5W razy Twoje 2,5 to 91W ciepełka prądnicy wielkości dłoni i 130W ciepełka termowentylatora.
Przy czym chcesz sie ogrzewać?

Dziekuje za wypowiedzi.A czy moge podłaczyc takie mostki
http://www.allegro.pl
dwa bym potrzebował wtedy mam prąd stały
dotego jakiś regulator zeby dawał 12v a pod regulator ten temowentylato?
chce po prostu ominąc aku.

To Wy źle liczycie - trzeba Kubę metodycznie zachęcić - a nie w poprzek.

Tak to się robi, a na grzanie to są najlepsze ciepłe ...nie powiem.
Omijanie akumulatora to strata - on łyka każdy zefirek i nie marnuje najsłabszego wiatru.Bezpośredni odbiornik tego nie potrafi.
Jak wiatrak bez akumulatora będzie zasilał odbiornik to z akumulatorem będzie mu jeszcze lepiej i lżej.

Maciej 41 Wszystko ok, tylko jaka jest rzeczywista rezystancja uzwojenia φ=0,6mm, tak strzelę bez 5-6 ohm się chyba nieobejdzie, czy nie jesteś nadmiernym optymistą!!! ale oczywiście o parę klas mniejszym niż Jesiotr1
Pozdrawiam
PS najlepiej aby konstruktor udzielił info. ile mb drutu użył na fazę, lub kilogramów!
GW
Albo jeszcze lepie określił rezystancję!!!

Panowie co sie zmieni jak dam magnesy po obu stronach zamiast z jednej ?

Kiedyś miałem cewki w amerykance z drutu fi-0,7mm 170 zwoi to jedna cewka miała 2,5Ω.Na jedną fazę było 5 cewek i ∑= ok 13Ω

Dodano po 2 [minuty]:

turbo_haker wrote:

Panowie co sie zmieni jak dam magnesy po obu stronach zamiast z jednej ?

Jaśniej proszę. Napewno wydasz 2X więcej na magnesy.

do romanbem : chodzi mi czy sie zmieni prad czy napiecie .

JESIOTR1 wrote:

To Wy źle liczycie - trzeba Kubę metodycznie zachęcić - a nie w poprzek.

Tak to się robi, a na grzanie to są najlepsze ciepłe ...nie powiem.
Omijanie akumulatora to strata - on łyka każdy zefirek i nie marnuje najsłabszego wiatru.Bezpośredni odbiornik tego nie potrafi.
Jak wiatrak bez akumulatora będzie zasilał odbiornik to z akumulatorem będzie mu jeszcze lepiej i lżej.

Janusz-jak ty to robisz że z tego balkonowego wiatraka o średnicy 0,8 m masz ok.150 Watt

Dodano po 2 [minuty]:

turbo_haker wrote:

do romanbem : chodzi mi czy sie zmieni prad czy napiecie .

Jeżeli to będzie amerykanka (bo nie piszesz) to na pewno wzrośnie moc, czyli i prąd i napięcie.Napisz coś więcej o prądnicy.

do romanbem : to jest amerykanka na przłożeniu 1:5 , na około 300 obr. na statorze mam 25 v ale żarówki 12 v 21 w nie dam rady spalić . Dlatego pytałem z tymi dwoma tarczami czy da rade .

romanbem wrote:

Janusz-jak ty to robisz że z tego balkonowego wiatraka o średnicy 0,8 m masz ok.150 Watt.

Nic nie robię - tylko czekam na wiatr i na deszcz.Miałem wymagającego nauczyciela ZGG i dostałem dobre lekcje.Zdjąłem wiatrak z balkonu bo nie mogłem go nocami w porywach opanować - wszystko co miałem spalił - chyba go wystawię na licytację.
Ta prądniczka (wielkości jak szklanka) przy 1800obr/min daje 160V w sam raz na mokry balkon - nie mogłem podejść.Jakie są wymogi BHP by na bosaka nie przesadzić?

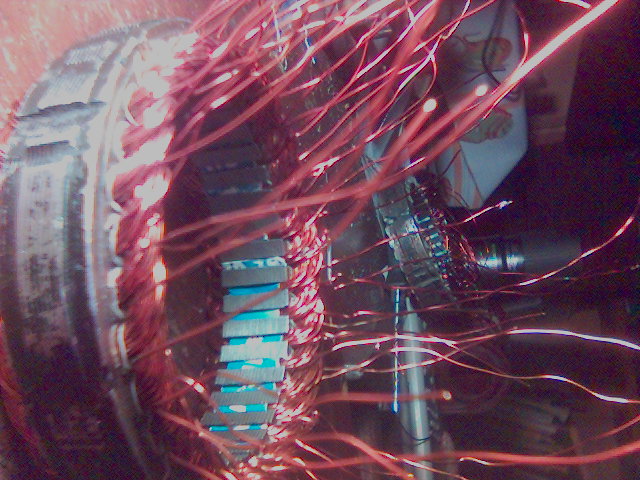

koledzy czytam was już dłuższy czas i również buduje mieszacz powietrza a dziś wpadł mi w rękę silnik z pralki automat firmy saab ma tylko 24 żłobki o głębokości1,5 cm allle ma wbudowaną przekładnie na jeden obrót kołem wirnik obraca się osiem razy.Może ktoś mi podpowie jak przewinąć stojan interesowało by mnie 230v i nie mniej niż 500w z góry dziękuję i dołanczam zdjęcie tego cuda

Dodano po 35 [minuty]:

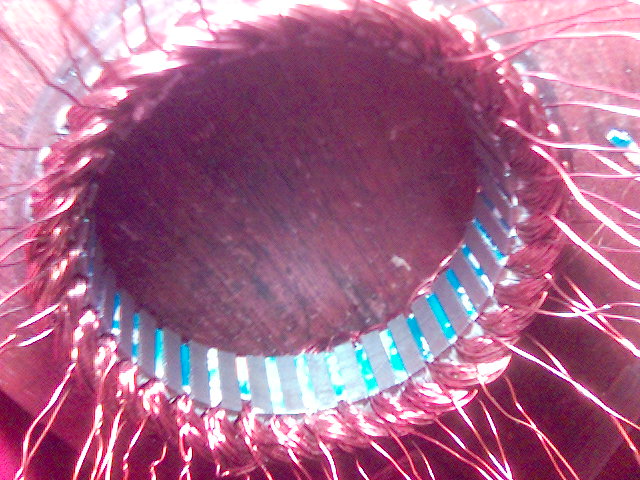

oto stojan tego cudeńka

Męczyłem dwie takie konstrukcje - ciut większe.Taki silnik z przekładnią satelitarną co ma do 100W dobrze i długo pierze.W drugą stronę krótki mu żywot wróżę.Żadna pralka nie wykonuje tylu obrotów co wiatrak.Ta przekladnia ma pewno satelity plastikowe. Zęby o module 2 - wytrzymają góra jeden miesiąć, o obciążeniu 500W to nie ma mowy.Poza tym 1:8 to nawet minimalne zaskoki na starcie są trudne do przewalenia.Momenty x obroty w przekładni satelitarnej wytrzymują tylko w jedną stronę - przy odwróceniu strony napędu szybko dojdzie do ścięcia uzębienia na końcu przekładni.
Lepiej tego nie rozbierać.Ja z takiej przekładni 2razy zrezygnowałem.

Koledzy do Pracy!!!!
GW

Jeśli stoi pionowo to tylko 2kg
Niezależnie od jej wysokości.
Czy kolega chce abym "poleciał" z obliczeniami metodą Eulerem, ale wtedy trzeba podać więcej informacji, zaczniemy się bawić w "wyboczenia" RUŁY
gw
A może koledze chodzi, o MOMENT gnący, dwa metry ×dwa kilogramy = cztery kilogramometry, stąd do W prosta sprawa
GW
Napisałem W bo dla ruły Wx=Wy

Posty scaliłem. [Akrzy]

Witam, jak najlepiej połączyć to cudo? jedna dwie czy trzy fazy?

36 cewek po 25 ramek drutu 0,6 fi,

kilka fot.

Mam pytanie odnośnie budowy ukrainki.
Mam tarcze 300 mm zewnętrzna i 200 wewnętrzna, jeżeli chciałbym wstawić magnesy neodymowe to musiałbym użyć 45x25 ale przerwa będzie nierówna, a znalazłem ferrytowe takiej wielkości że mógłbym je dopasować po uprzednim podszlifowaniu tak aby przerwa między magnesami, byłaby mała ( zależna od szlifu)
Pytanie dotyczy spadku sprawności przy wykożystaniu ferrytu zamiast neodymów.
12 magnesów wymiar pola to 51/77/50.
PS. mniej więcej ferryt będzie miał 3 razy większą powierzchnię niż neodym.
