Pspice i generator piły

ThoMMek 11 Feb 2009 22:22 5971 25
Altium Designer Computer Controls
  • #1
    ThoMMek
    Level 10  
    Witam

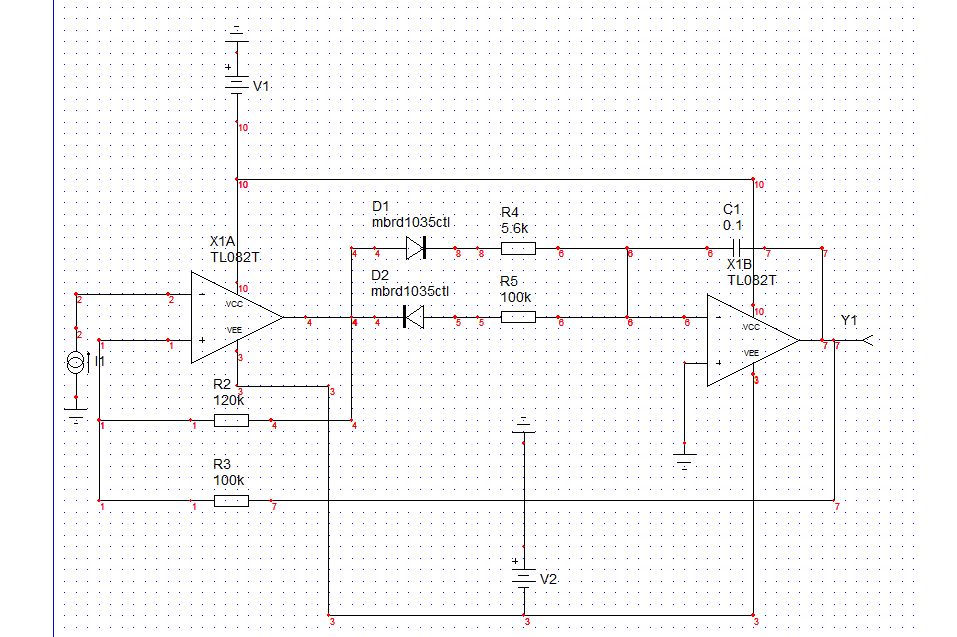

    mam taki schemacik - jak w załączonym pliku - nie wiem czy coś nie tak jest z nim czy z moim OrCadem wersja 10.5, ale podczas symulacji nie pojawia się żaden błąd a ekran gdzie zwykle pojawia się jakiś wynikowy sygnał jest "szary". Plik "simulation output file" nie wykazuje żadnych błędów. Czy mógłby ktoś mi doradzić o co chodzi ?
    Próbowałem też innych schematów generatora piły i z niektórymi są podobne rezultaty. Natomiast inne z moich projektów wyświetlają się znakomicie.
    Proszę o pomoc ws powyższego. Może to wina złego schematu ??

    Pspice i generator piły
  • Altium Designer Computer Controls
  • #3
    ed-ek
    Level 34  
    I złe zasilanie na pinie V+, jest ujemne, powinno być dodatnie!
  • Altium Designer Computer Controls
  • #4
    tomasfrost
    Level 10  
    Witam. Czy komus udalo sie stworzyc poprawnie dzialajaca pile w pspice, jesli tak bardzo prosze o zamieszczenie, z gory dzieki, pozdrawiam.
  • #5
    ed-ek
    Level 34  
    tomasfrost wrote:
    Witam. Czy komus udalo sie stworzyc poprawnie dzialajaca pile w pspice, jesli tak bardzo prosze o zamieszczenie, z gory dzieki, pozdrawiam.

    Żaden problem. Podaj schemat i rodzaj PSpice który używasz.
  • #7
    ed-ek
    Level 34  
    Miałem kilka dni temu crash całego systemu i w tej chwili nie mam dostępu do Orcada 10.5, ale symulację przeprowadziłem pod msim63a. Przy ustawieniach default symulacja daje błędne wyniki. Załączam setup i wynik symulacji.
    Przy okazji: pewnie pracujesz w Orcaszie pod Win XP. Jeżeli możesz, podaj mi ustawienie zmiennych środowiskowych dla Orcada.
  • #8
    tomasfrost
    Level 10  
    Witam. Dzięki za zainteresowanie tematem. Sorki, ze odpisuję z opóźnieniem. Nie wiem o jakie zmienne środowiskowe pytasz?
  • #9
    iskander666
    Level 10  
    Jaka gorna czestotliwosc pily w tych ukladach?? Potrzebuje uklad na 150k-200kHz
  • #10
    jony
    Electronics specialist
    Jak znajdziesz odpowiednio szybki opamp to pewnie ze się nadaje.
  • #11
    iskander666
    Level 10  
    Musze znalesc taki, ktore jest w spice, ma ktos jakies pomysly?
  • #12
    jony
    Electronics specialist
    Hmm, może AD817 jest w spice a jak nie to model bez problemu znajdziesz w necie.
  • #14
    iskander666
    Level 10  
    Generator piły 200kHZ, dla wzmacniacza klasy D..Na innych schematach wychodzi piła, ale F około 10KHz
  • #15
    ed-ek
    Level 34  
    Zamieść ten schemat i napisz jaką masz wersję PSpice .
  • #16
    jony
    Electronics specialist
    Do generatora o takiej częstotliwości możesz też wykorzystać komparator LM311 który na pewno jest w spice, bo nawet w demie jest pod oznaczeniem LM111
  • #17
    iskander666
    Level 10  
    Pspice i generator piły

    Wersja 9.2

    Dodano po 1 [minuty]:

    Tutaj mam 200Hz
  • #18
    jony
    Electronics specialist
    Wykorzystaj LM111 i po sprawie
    Pspice i generator piły

    Pspice i generator piły
    I jak widać częstotliwość wynosi 202Khz

    A tak swoją drogą, to skoro masz problem z generatorem to nie wiem jak sobie poradzisz z tym wzmacniaczem.
  • #19
    iskander666
    Level 10  
    Pspice i generator piły

    Mam takie cos, ale tez nie za bardzo mi chce dzialac :(
  • #20
    jony
    Electronics specialist
    A ten układ ma być tylko "teoretyczny" czy będziesz go musiał budować w realu?
  • #21
    iskander666
    Level 10  
    Tylko teorytycznie z symulacjami w spice..
  • #22
    jony
    Electronics specialist
    Zobacz sobie na "moje" schematy z pspice dotyczące zabawy z klasą D
    Wszystkie te układy działają w symulacji
    Na początek układy samowzbudne nie wymagające generatora piły.
    Pspice i generator piły
    Pspice i generator piły
    I uproszczona wersja
    Pspice i generator piły
    I bardziej "tradycyjny" z generatorem
    Pspice i generator piły
    Pspice i generator piły
    Oczywiście są ta bardzie koncepcji do dopracowania a nie gotowe schematy. I przy okazji powiem ze znacznie szybciej i sprawniej symuluje się układy impulsowe w darmowym LTspice.
  • #23
    iskander666
    Level 10  
    Którymi z elementów można zwiększyć wzmocnienie w tych układach?? musze miec okolo 100W Bardzo proszę o pomoc
  • #24
    tomasfrost
    Level 10  
    Witam. Stworzyłem generator piły z tym układem w pierwszym poście tego wątku, tylko że ze wzmacniaczami OPA621X/BB. Teraz chcę zbudować układ rzeczywisty, ale szukałem i te wzmacniacze chyba nie będą nigdzie dostępne, zna ktoś jakieś inne szybkie wzmacniacze, będące w pspice i które można by łatwo kupić?
  • #25
    przemm10
    Level 10  
    Witam,
    Nie wiem czy ktoś śledzi jeszcze ten wątek, ale mam problem.
    Próbuję stworzyć prosty model symulacyjny wzmacniacza klasy D. Stworzyłem już schemat tego wzmacniacza:
    Pspice i generator piły
    i V1 ma być sygnałem kluczującym piłokształtnym, więc w tym celu chciałem zrobić markoelement z sygnałem piłokształtnym:
    Pspice i generator piły
    Jest na ten temat troszkę informacji lecz nie mogłem dobrać parametrów symulacji TRAN aby sprawdzić czy na wyjściu mam poprawną piłę:
    Pspice i generator piły
    próbowałem zadawać różne wartości lecz nadal analiza TRAN nie działa.
  • #26
    jony
    Electronics specialist
    A spróbuj zaznaczyć use initial conditions.
    Albo dodaj jakieś źródło impulsowe do pobudzanie układu.
