Kompletny komputer zbudowany na pająku

mi_ma 28 Lut 2009 07:07 53943 26
  • Kompletny komputer zbudowany na pająku

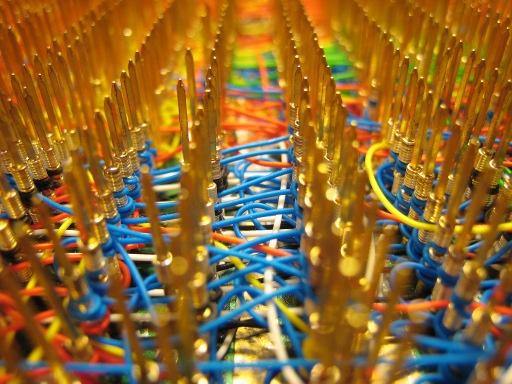

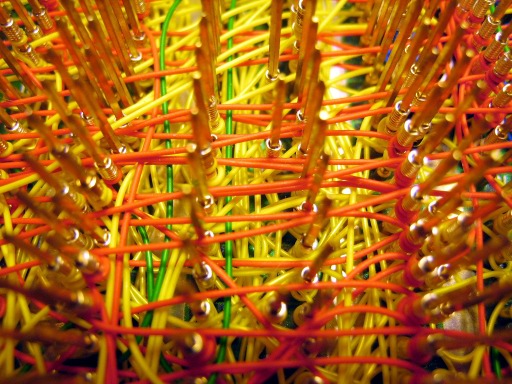

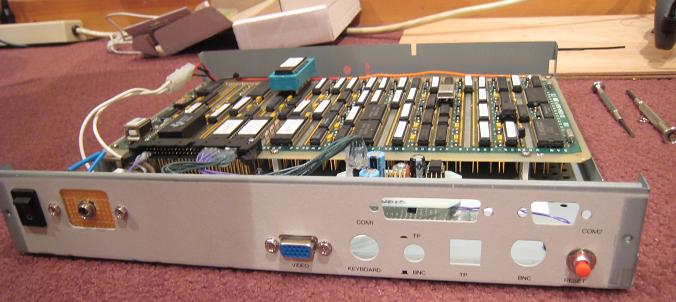

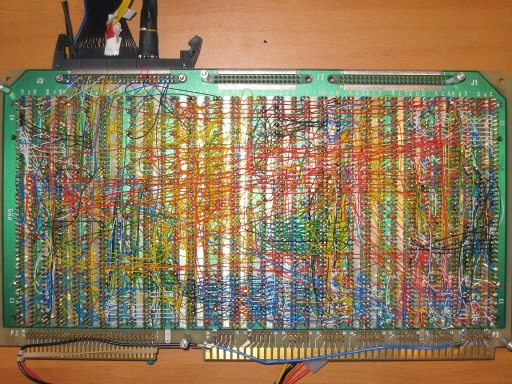

    Zbudowanie własnego komputera brzmi jak zadanie nie do wykonania dla zwykłego śmiertelnika. Zbudowanie komputera za pomocą pająka natomiast przybiera już formę sztuki. Autor tego projektu zbudował własny komputer używając tylko i wyłącznie połączeń kabelkowych. Dokładnie 1253 połączeń z zarobionymi 2506 końcówkami. Nawet gdyby urządzenie nie działało, to było by już całkiem ładną rzeźbą. Jednak komputer działa, co można podziwiać na zamieszczonym poniżej filmie. Każda sekcja została zaprojektowana i zbudowana od podstaw: dźwięk, obraz, a nawet interface klawiatury. Konstrukcja według mnie jest niesamowita i pokazuje ogromny wkład pracy i cierpliwości w budowę urządzenia. Nad jej przydatnością nie ma co się rozwodzić, bo zawsze znajdzie się ktoś, kto powie, ze za drobną cenę można kupić komputer... Zwróćcie jednak uwagę, ze to dzięki takim konstruktorom z pasją jakoś cała nasze technika idzie do przodu. Dlatego prosze o nie zaśmiecanie forum komentarzami typu "projekt bez sensu, bo na jednym armie...".

    Kompletny komputer zbudowany na pająkuKompletny komputer zbudowany na pająkuKompletny komputer zbudowany na pająku
    Kompletny komputer zbudowany na pająkuKompletny komputer zbudowany na pająkuKompletny komputer zbudowany na pająku






    Źródło http://www.stevechamberlin.com/cpu/

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 6215374
    Jurek007
    Poziom 17  
    Bez obrazy "Nihil novi sub sole" Połączenia owijane - standartowe rozwiązanie sprzed lat zwłaszcza w centralach cyfrowych - niemniej jednak pełen szacun :)
  • #3 6215485
    thereminator
    Warunkowo odblokowany
    Tak sie samodzielnie budowało komputery dwie, trzy dekady temu. A że się komuś chce tak bawić w dzisiejszych czasach - chylę czoła pracowitości tego pana.
  • #4 6216025
    krzycho123
    Poziom 31  
    Ja bym sie pewnie pogubił przy 500setnym kabelku , ciakawe też jak z odporność na wszelkie zakłócenia tej plątaniny.
  • #5 6217659
    Jimi Hendrix
    Poziom 19  
    Wie ktoś gdzie można kupić takie płytki do wire-wrapu?
  • #6 6219561
    Krzysiek16
    Poziom 24  
    :arrow: MamS
    mi_ma napisał:

    Dokładnie 1253 połączeń z zarobionymi 2506 końcówkami.


    A co do zakłóceń, to ciekawe, bo komputerki pokroju Atari były zamykane w blaszanym ekranie.

    ---------

    Ktoś się pytał, gdzie można taką płytę na druty zdobyć.
    Na stronie projektu stoi:
    "All this craziness is built on a 12×7 inch Augat wire-wrap board with 2832 gold wire-wrap posts, which I purchased from eBay for $50."
  • #7 6222177
    dj_volt
    Poziom 26  
    Połączenia jak w Odrze
    [/img]Link

    Pracując przy Jaworzyńskiej maszynie cały czas mam stresik, że jakieś szycie strzeli i będzie problem. Ale jak się przyjrzałem jakości wykonania - podziw bierze!
    Stare centrale telefoniczne faktycznie też były "szyte" krosówką :)
  • #8 6222545
    ttomek32
    Poziom 10  
    To teraz można zrobić kartę graficzną, procesor i pochwalić się że wydoli na najwyszych obrotach najbardziej wymagająca gra na świecie. :)
    (domowej roboty)
  • #9 6222599
    necavi
    Poziom 18  
    W dobie komputerów składanych niczym klocki przez laików, takie "coś" budzi podziw.

    @dj_volt po opisach zdjęć w galerii widzę znawcę starej techniki komputerowej.
    Te MASZYNY jeszcze działają? Mam nadzieję, że nie skończą na śmietniku...
  • #10 6222733
    misiekagh
    Poziom 12  
    A co z integracja sygnalow, dopasowaniem itp?

    Dla mnie to troche metne. Moim zdaniem nie ma prawa dzialac.
  • #11 6222888
    Krzysiek16
    Poziom 24  
    To zapewne nie chodzi jeszcze w dziesiątkach MHz, żeby dopasowanie i integracja miały duże znaczenie, bo jak widać, to działa.
  • #12 6223822
    dj_volt
    Poziom 26  
    necavi napisał:
    W dobie komputerów składanych niczym klocki przez laików, takie "coś" budzi podziw.

    @dj_volt po opisach zdjęć w galerii widzę znawcę starej techniki komputerowej.
    Te MASZYNY jeszcze działają? Mam nadzieję, że nie skończą na śmietniku...


    Zapraszam do wątku
    Pomóżcie uruchomić komputer ODRA 1305
    Ta maszyna wraca do życia. Ja niestety znawcą nie jestem, ale się staram :)

    Wracając do wątku - w jaki sposób wykonuje się takie połączenia? Chyba nie pęsetą, ręcznie? :D Jakaś owijarka? Gdzie znaleźć jakieś informacje na temat technologii owijania?
    Informacje te mogą mi się jeszcze przydać przy Odrze :)
  • #13 6223876
    Qwet
    Poziom 33  
    Ja tam widzę uniwersalki, a to już nie jest rasowy pająk :|
  • #14 6223898
    Przemotv
    Poziom 11  
    jak bylem w wojsku w 1990 to zlozylem spectrum na pajaka.
    pamietam ze pamieci 4116 byly jedna na drugiej (chodzilo o szyne adresowa) i polutowane do siebiem 8 szt a szyna danych to odgiete po 1 nodze od kazdej pamieci. To byly czasy
  • #15 6224275
    Jimi Hendrix
    Poziom 19  
    dj_volt napisał:
    necavi napisał:
    W dobie komputerów składanych niczym klocki przez laików, takie "coś" budzi podziw.

    @dj_volt po opisach zdjęć w galerii widzę znawcę starej techniki komputerowej.
    Te MASZYNY jeszcze działają? Mam nadzieję, że nie skończą na śmietniku...


    Zapraszam do wątku
    Pomóżcie uruchomić komputer ODRA 1305
    Ta maszyna wraca do życia. Ja niestety znawcą nie jestem, ale się staram :)

    Wracając do wątku - w jaki sposób wykonuje się takie połączenia? Chyba nie pęsetą, ręcznie? :D Jakaś owijarka? Gdzie znaleźć jakieś informacje na temat technologii owijania?
    Informacje te mogą mi się jeszcze przydać przy Odrze :)

    http://en.wikipedia.org/wiki/Wire-wrap
    Proszę bardzo. Używa się specjalnych narzędzi, ręcznych bądź elektrycznych.
  • #16 6224453
    matam
    Poziom 14  
    Nie nazwałbym tego dosłownie pająkiem, bo to raczej jak uszycie ubrania z resztek materiałów. Ogólnie całość gotowa, "tylko" pozszywać.
    Gdyby pozbył się tej płytki, całe układy rozbroił na części elementarne, a wszystko połączyć za pomocą kabelków/drucików jedynie za pomocą lutownicy + kalafonii + cyny, to dopiero wtedy nazwałbym to prawdziwym pająkiem. Pajęczaki, wg mnie, buduje się "na partyzanta", tak, że cały układ wygląda z pozoru na kupkę elektroniki, ale po uruchomieniu "ożywa" :)

    Niemniej trochę się napracował.

    PS: Ciekawe jak wygląda pole magnetyczne.
  • #17 6224923
    rob_milek
    Poziom 16  
    Do dj_volt
    Odnośnie owijania potocznie zakręcanie, to taka firma jak Lucent-Technologies do dziś stosuje przełącznice do krosowania tzw. DDF właśnie na zakręcanie ponieważ jest to bardzo dobry i pewny styk.
  • #18 6229170
    Konto nie istnieje
    Konto nie istnieje  
  • #19 6229417
    PO.
    Poziom 20  
    dj_volt napisał:
    necavi napisał:
    W dobie komputerów składanych niczym klocki przez laików, takie "coś" budzi podziw.

    @dj_volt po opisach zdjęć w galerii widzę znawcę starej techniki komputerowej.
    Te MASZYNY jeszcze działają? Mam nadzieję, że nie skończą na śmietniku...


    Zapraszam do wątku
    Pomóżcie uruchomić komputer ODRA 1305
    Ta maszyna wraca do życia. Ja niestety znawcą nie jestem, ale się staram :)

    Wracając do wątku - w jaki sposób wykonuje się takie połączenia? Chyba nie pęsetą, ręcznie? :D Jakaś owijarka? Gdzie znaleźć jakieś informacje na temat technologii owijania?
    Informacje te mogą mi się jeszcze przydać przy Odrze :)


    Mogę mieć coś na strychu ;) o odrze, jak chcesz to poszukam? Ale nie obiecuję że się znajdzie. Na pewno gdzieś miałem kilka takich szpulek :) .

    PS: ups, przeoczyłem link. Jak coś znajdę to odezwę się we właściwym temacie.
  • #20 6241002
    radiomechanik
    Poziom 23  
    Owijarki elektryczne są bardzo drogie ... ręczne owijaki i rozwijaki można kupić za coś koło stu złotych. Ten sposób połączeń nadal sie oczywiście wykonuje - jest skuteczniejsze nawet od lutowania . Punk styku łączenia drutu jest bardzo duży - kilkanaście zwojów przewodu wókół kwadratowego kołka robi swoje - i styki wytrzymują spokojnie ze dwadzieścia a nawet trzydzieści lat w momencie gdy spoiwo cynowe potrafi sie utlenić :) Osobiście na zabytkach typu Odra czy RIAD już nie pracowałem ale udało mi się to kiedyś rozbierać :) Konserwator RIAD-a z fabryki w której pracowałem pochwalił mi sie zachowanym na pamiątkę głównym procesorem .Właśnie była to płytka wielkości około 20 na 20 centymetrów z osadzonymi podstawkami na scalaki - wszystko to funktory i bramki TTL . Podstawki miały wyprowadzone z drugiej strony płytki kołki do połączeń owijanych . Robiło to niesamowite wrażenie - stokilkadziesiąt TTL-ów połączonych drucikami wyglądające jak wielki wafel :)
  • #22 6250460
    chmielo.o
    Poziom 13  
    Owijanie było także stosowane w starszych odbiornikach tv pochodzących z NRD :D
  • #23 6260617
    wess122
    Poziom 12  
    He .... swój pierwszy komputer dostałem w paczce do samodzielnego montażu. ZX 81 - Nawet gierkę Full wypas zrobiłem. Kwadraty goniące mniejsze kwadraty.
    Szacunek dla gościa który najadł sie tyle izolacji z kabelków a jeszcze do tego uruchomił "kompka".
  • #24 6277188
    Atlantis86
    Poziom 19  
    Izolacji się chyba nie najadł. To nie jest wcale żadna "prowizorka" jak się może niektórym wydawać, to sposób montażu stosowany w pewnych profesjonalnych zastosowaniach. Był do tego specjalny sprzęt.
    Jako ciekawostkę dodam, że Wozniak w swojej autobiografii wspomina inżynierów stosujących taką metodę montażu i dodaje, że zawsze nie mógł się im nadziwić, dlaczego nie chcą tego zwyczajnie lutować. ;)
  • #25 6278128
    mmgryc
    Poziom 22  
    No wiecie taką metode montazu stosuje się do dnia dzisiejszego. Np. w podstawach przekaźników firmu RELOG czasami się zdaża że są one jeszcze dodatkowo zalewane cyną. Jest to diabelnie odporne na wszelkiego rodzaju mehcaniczne uszkodzenia (no jak przcuje przekaźnik lub często sie go wyciąga). Rozwiązania takie tez są stosowane do dnia dzisiejszego w szafach krosowych telekomunikacyjnych (sprzedawanych na bliski wschód)
  • #26 6293632
    agorny
    Poziom 24  
    Jak już wymieniamy miejsca - to jeden z operatorów gsm stosuje takie rozwiązanie do dziś (do łączenia traktów E1 pomiędzy sobą).
  • #27 6578401
    darjanek
    Poziom 11  
    Jak pracowalem w "pewnej firmie telekomunikacyjnej" powszechnie byly stosowane polaczenia owijane na centralach typu pentaconta.

    Owijarka jest to urzadzenia wielkosci lutownicy transformatorowej. Te bardziej nowoczesne same potrafily sciagnac odpowiednia ilosc izolacji.

    Dodam jeszcze, ze krosowka jak i kolki byly specjalnie spreparowane - cynowane. Nie sposob bylo takie kable polutowac, ten dziwny stop pokrywający miedz trzeba bylo drastycznie zeskrobac przed lutowaniem.

    Powodzenia w reaktywacji ODRY :)
