Potencjometr optyczny

10 Mar 2009 02:52 10035 27
  • Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.

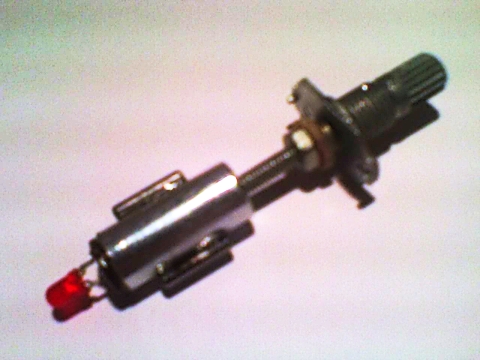

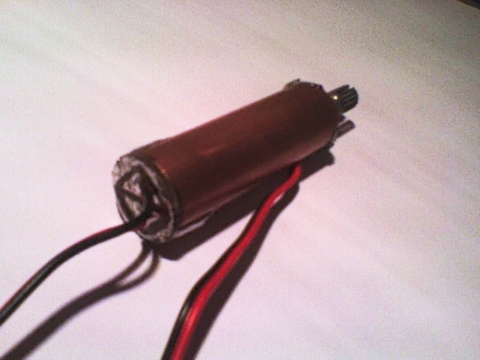

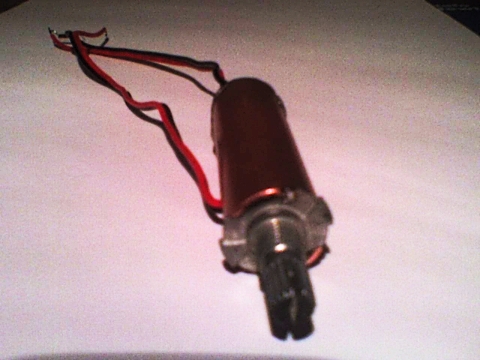

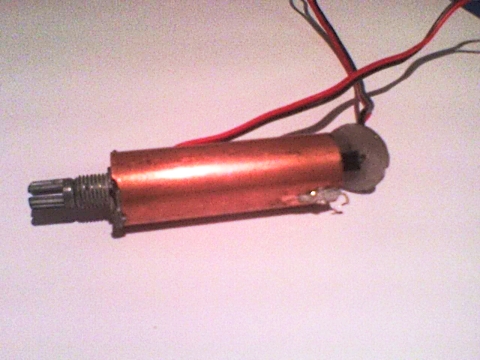

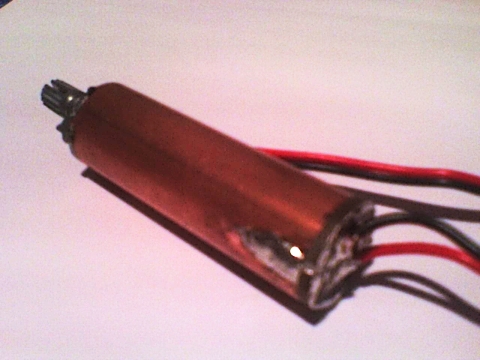

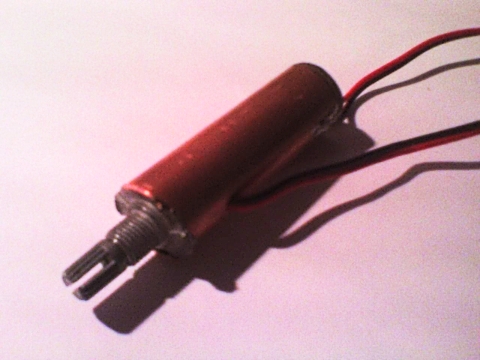

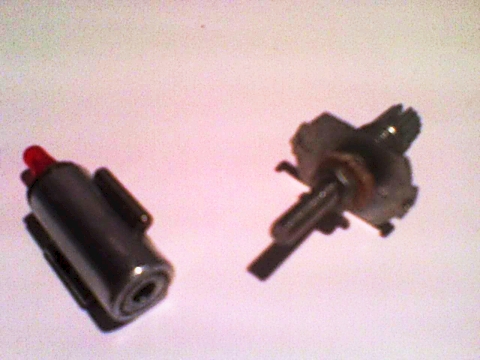

    O autorze
    Użytkownik usunął konto
    Użytkownik usunął konto  
    Użytkownik usunął konto napisał 0 postów o ocenie 0, pomógł 0 razy. Jest z nami od 1978 roku.
  • #2
    zebro84
    Poziom 14  
    Pomysł bardzo fajny. A jak z obciążalnością prądową w porównaniu do tradycyjnego potencjometru oraz z zakresem oporów?
  • #3
    voytasek
    Poziom 14  
    widać że chciało Ci się i potwierdziłeś regułe że jak sie chce to sie da. Ale spytam, po co taki potencjometr? izolacja galwaniczna to wiadomo, ale fotodioda ma ograniczony "zakres" i trzeba dodatkowo stosować np wzmacniacz op. Do czego autor chce to wykorzystać? Pozdrawiam.
  • #4
    MarekzRz
    Poziom 17  
    Zabawka fajna, ale mało stabilna światło diody będzie ciągle pływać, a co za tym idzie to i rezystancja. I nie pomoże stabilizacja prądu diody.
  • #5
    REVISOR
    Poziom 25  
    Pomysł i rozwiązanie ciekawe, a zastosowanie napewno się znajdzie, czasem właśnie tak jest że najpierw powstaje urządzenie a potem dopiero pomysł na jego wykorzystanie.
  • #6
    grzebuj
    Poziom 13  
    Pomysł jest rewelacyjny. Gratulacje. Czy autor pomysłu może przedstawić charakterystyki tego potencjometru?
    Wydaje mi się, że taki element będzie miał charakterystykę kwadratową, czy się mylę?
  • #7
    Marian B
    Poziom 36  
    Pomysł jest dobry, ale moim zdaniem realizacja jest trochę zbyt skomplikowana, przekombinowana. Po pierwsze, dioda led jest ruchoma, a trzeba ją zasilać, a więc muszą być giętkie przewody, lub ślizgacz. Następnie, fotodioda, to niezbyt dobry pomysł, lepszy byłby fotorezystor. Oddalanie i przybliżanie może być, ale jest skomplikowane i niezbyt skuteczne, i dokładne.
    Takie potencjometry są realizowane w praktyce w ten sposób, że jest żródło światła, fotorezystor, i ruchoma przesłona pomiędzy nimi. Przesłona może być obrotowa, o różnym, wymyślnym kształcie, wieloobrotowa, w zależności od wymaganej dokładności regulacji, lub przesuwna.
  • #8
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #9
    kafka
    Poziom 22  
    Pomyśl o patencie ;) Potem trzeba zrobić więcej prototypów, testów, reklama itp. Do automatyki przemysłowej jak znalazł :D

    P.S. O ile ktoś wcześniej czegoś takiego nie wymyślił i zastrzegł.
  • #10
    hki
    Poziom 20  
    juz dawno cos takiego robilem sklejalem fotorezystor z dioda i sterowalem diode mikrokontrolerem zeby zrobic limiter. po przekroczeniu pewnego progu dioda przygasala na pewien okres czas ataku i relaseu byl ustawiany w mikrokontrolerze.
  • #11
    Marian B
    Poziom 36  
    O ile wiem, wszystkie "pedały" muzyczne są oparte na takich potencjometrach. Zastosowanie zwykłych potencjometów, lub wyłączników nie wystarzyłoby nawet na jeden koncert.
  • #12
    PEJO
    Poziom 21  
    Marianie mylisz się, w profesjonalnych kostkach są zawsze klasyczne potencjometry bardzo dobrego wykonania, są tańsze i leprze ;) trwałość też nie jest najgorsza kiedyś wymieniałem potencjometr w kaczce cry beby która kwakała (koncertowała) 3 razy w tygodniu przez 3 lata...
  • #13
    steelq
    Poziom 16  
    A nie lepiej sterować sygnałem PWM? Wszystko nieruchome i jest separacja galwaniczna. Dioda + fotodioda + tranzystor, diodę sterujemy sygnałem pwm. Zależy też do czego ma być taki potencjometr ;D
  • #14
    mmm777
    Poziom 29  
    Było, tak mniej więcej w latach 1980...

    Był to pomysł krajowego przemysłu, prawdpodobnie w odpowiedzi na ewidentną niemożność wyprodukowania zwykłego dobrego potencjometru...
    Zrealizowane w praktyce chyba to nie było.
  • #15
    H
    Poziom 13  
    Zwykłe potencjometry stosuje sie w sprzecie estradowym który ma mozliwość pracy bateryjnej. Chodzi tu głownie o oszczędność energi baterii. W urządzeniach zasilanych tylko sieciowo stosuje sie potencjometry elektroniczne oparte na fotorezystorach np. Digitech BP200 lub Mesa Boogie Triaxis. Pewnie też i w innych ale te posiadałem.
    Pozdrawiam
    Heniek.
  • #16
    chaka
    VIP Zasłużony dla elektroda
    Separacja galwaniczna? czego? po co? przecież zwykły potencjometr nie jest uzależniony od zasilania i niczego nie trzeba izolować.
    Sterowanie PWM? to po co potencjometr? wystarczy optotriak.
    Potencjometry optyczne stosuje się wtedy kiedy trzeba niezawodności i wysokiej precyzji sterowania. Tutaj jest małe niedociągnięcie - led jest ruchomy a potrzeba doprowadzić mu zasilanie.Lepsza jest ruchoma przesłona bo jest trwalsza i prostsza w wykonaniu.
    Projekt ciekawy ale wymaga dopracowania.
  • #17
    djarecki
    Poziom 14  
    Generalnie zamysł dobry. Patent optycznych potencjometrów na poważnie został potraktowany w mixerach djskich zwłaszcza tych na których się skreczuje (scratchuje) czyli inaczej mówiąc tnie dzwięk drapanej płyty. Sam osobiście bym wiele dał aby mój mixer posiadał potencjometry obrotowe wykonane w technologii optycznej.
    Ponadto uważam gdy dopracujesz ten projekt bedziesz mógł sprzedać pomysł dalej.
    Powiedz ile trwa wykonanie i ile kosztuje takiego potencjometra?
  • #18
    Macosmail
    Poziom 34  
    A w motoryzacji dalej stosuje się różnorakie wielo scieżkowe potencjometry o pokrywających się charaketrystykach i innych wymyślnych rozwiązaniach mających na celu poprawę niezawodności i dokłądności, a można zastosować coś podobnego. Będzie i bardziej bezawaryjnie i taniej.
  • #19
    bobo
    Poziom 29  
    Uwazam w tej formie pomysł za chybiony:
    1. jaki zakres regulacji oporności ( przysłona jest najbardziej skuteczna, albo 0 opornosci albo max ) zblizając lub oddalajac diode, która świeci cały czas jednakowym strumieniem światła
    2. aby w miare skutecznie działał wymaga dodatkowych ukladów
    3. niezawodnośc długoterminowa w zakresie temperatur i innych czynników otoczenia ( dlatego nie ma szans powodzenia np. w motoryzacji )
    4. zero szans na jakąkolwiek regulacje w przypadku padniecia diody lub fotoelementu, stąd w ukladach automatyki robi sie dodatkowe zabezpieczenia ratujace np. urzadzenie
    5. zbyt skomplikowany i drogi
  • #20
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #21
    bobo
    Poziom 29  
    Przysłona może mieć np. kształt jak na rysunku, wcale nie musi działać tak jak w aparacie foto.
    Potencjometr optyczny
    Pozdrówka
  • #22
    panpielgrzym
    Poziom 9  
    Nie jestem pewien, ale wydaje mi się, że przesłona z aparatu fotograficznego musi (!) zamykać się do końca, w przeciwnym wypadku klisza byłaby niepotrzebnie naświetlana.

    Dodano po 10 [minuty]:

    Jeszcze jedno... jako przesłonę mógłbyś wykorzystać dwa polaryzatory, chociażby tzw polaroid, który jest całkiem rozsądnym i niedrogim polaryzatorem. Jeden mógłbyś zamontować na stałe, a drugi obracać w płaszczyźnie prostopadłej do kierunku światła. To rozwiązanie ma jednak poważny minus, ponieważ natężenie światła zmieniałoby się zgodnie z prawem Mallusa czyli zależałoby nieliniowo od obrotu polaroidu.
  • #23
    czaar123
    Poziom 11  
    [quote="panpielgrzym"]Nie jestem pewien, ale wydaje mi się, że przesłona z aparatu fotograficznego musi (!) zamykać się do końca, w przeciwnym wypadku klisza byłaby niepotrzebnie naświetlana.

    ... a nie pomyliłeś przesłony z migawką :)
  • #24
    panpielgrzym
    Poziom 9  
    :D mój błąd...przyznaję się
  • #25
    arturse
    Poziom 12  
    panpielgrzym napisał:
    Nie jestem pewien, ale wydaje mi się, że przesłona z aparatu fotograficznego musi (!) zamykać się do końca, w przeciwnym wypadku klisza byłaby niepotrzebnie naświetlana.



    Przesłona i migawka to dwie różne rzeczy.
    Przesłona reguluje ilosc światła, migawka zaś, czas ekspozycji.
    Krotko mówiac w aparacie fot. przesłonie nie zamyka całkowicie wlotu światła, bo nie byloby żadnego zdjęcia :)
  • #26
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #27
    Rysio4001
    Specjalista - systemy grzewcze
    HEKTOR003 napisał:
    Zamontuję na stałe fotorezystor super jasną białą diodę LED a pomiędzy dam przysłonę .
    Tradycyjne przysłony w aparatach fotograficznych nie zamykają się do końca zostaje mała szczelina

    Witam.
    Biała dioda LED to nie zbyt dobry pomysł. Diody te dosyć szybko się zużywają. Ja bym proponował użyć diody czerwonej ewentualnie żółtej. Foto elementy na ten kolor światła są dużo bardziej czułe niż na światło białej diody LED.
    Jeśli chodzi o przysłony centryczne, to są takie co się zamykają do końca. Chociaż by migawka w dosyć popularnych niegdyś aparatach SMIENA była w podobny sposób wykonana, i się zamykała bardzo szczelnie.
    A po za tym to wcale nie musisz kombinować z równomiernym zasłanianiem tych elementów. Przesłona może być po prostu wsuwana z boku. Przecież fotoelement którego używasz nie reaguje na to w jaki sposób jest oświetlony (oświetlony równomiernie czy nie), tylko na to jak intensywnie jest oświetlony (ile światła do niego dociera).
    Ja w podobny sposób kiedyś modernizowałem manometr, aby była możliwość kontrolowania ciśnienia przez układ sterujący. Działa do dziś.
    Pozdrawiam.
  • #28
    mmgryc
    Poziom 22  
    Mozna zastosować układ mechaniczny jak w układach gitarowych typu "kaczka". Widziałem taki patent w efekcie gitarowym firmy DOD. Jest tak

    dioda ---przesłona w kształcie litery V ----- fototranzystor (lub fotodioda już nie pamiętam)

    Przesłona jest przesówana poprzez ruch nogi na pedale od 90% odsłonięcia aż do 0%. Jest to naprawdę odbry układ i nie ma problemu z przezywaniem i trzeszczeniem jak w tradycyjnych potencjometrach. Jedyna wadą jest koniecznośc czyszczenia. Ja dostaem do przeczyszczenia ten efekt po około 3 latach grania w warunkach polowych i troszkę sią diodka przykurzyła ale to tylko tyle.
