Ch-ka prądowo-napięciowa diody - jaki układ?

16 Mar 2009 10:32 1691 3
  • Poziom 15  
    Jaki układ należy zastosować do wyznaczenia charakterystyki prądowo-napięciowej diody półprzewodnikowej? Waham się między tymi dwoma.

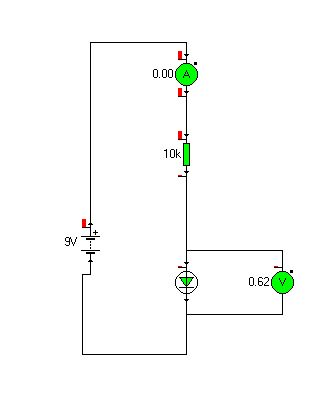

    a) metoda pomiaru poprawnego napięcia
    Ch-ka prądowo-napięciowa diody - jaki układ?

    b) metoda pomiaru poprawnego prądu
    Ch-ka prądowo-napięciowa diody - jaki układ?
  • Poziom 43  
    Toshib napisał:
    Jaki układ należy zastosować do wyznaczenia charakterystyki prądowo-napięciowej diody półprzewodnikowej? Waham się między tymi dwoma.

    a) metoda pomiaru poprawnego napięcia
    Ch-ka prądowo-napięciowa diody - jaki układ?
    Ten jest poprawny.

    Toshib napisał:
    b) metoda pomiaru poprawnego prądu
    Ch-ka prądowo-napięciowa diody - jaki układ?
    Cosik pomyliłeś miejsce włączenia woltomierza (i amperomierza też) ! ! !
  • Poziom 15  
    Czemu? Amperomierz szeregowo, woltomierz równolegle. Co jest źle?
    Do wyznaczenia tej ch-ki układ a prawda?

    Dodano po 43 [minuty]:

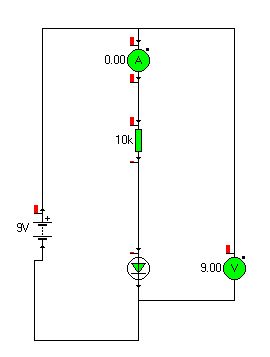

    Tak lepiej?
    Ch-ka prądowo-napięciowa diody - jaki układ?
  • Poziom 37  
    Jeśli chciałeś mierzyć poprawnie prąd to musiałbyś zamienić amperomierz z rezystorem 10k miejscami a woltomierz podpiąć miedzy amperomierzem i rezystorem a drugi zacisk za diodą. Wtedy byłoby pewnie w miarę ok :) A tak badałbyś oprócz spadku napięcia na diodzie, małego na amperomierzu dodatkowo pewnie całkiem spory na rezystancji. I do czego by cię to doprowadziło? Do napięcia źródła? :D
