AVT2703 - wzmacniacz mikrofonowy

moonadam 18 Mar 2009 19:49 2620 7
  • #1 18 Mar 2009 19:49
    moonadam
    Poziom 8  

    Witam,
    Składam sobie do komputera wzmacniacz mikrofonowy na podstawie zestawu AVT2703. Jednak chciałbym go nieco zmodyfikować dlatego proszę o pomoc.

    1) Da się zmienić przełącznik DIP na coś wygodniejszego sterowanego obrotowo ? Potencjometr podobno odpada ze względu na duże szumy własne. Może przełącznik obrotowy ? tylko nie wiem jaki i ile potrzeba rezystorów ?
    AVT2703 - wzmacniacz mikrofonowy

    2) Jaki mikrofon będzie najlepszy pod ten wzmacniacz (dynamiczny czy pojemnościowy) skoro ma on służyć głównie do rejestrowania ludzkiego głosu ? Wkładka Panasonic WM61 będzie ok ?

    0 7
  • #2 18 Mar 2009 20:50
    piotr.grad
    Poziom 18  

    Kup sobie przełącznik obrotowy z jedną sekcją. Może mieć nawet 12 pozycji. Po prostu jeżeli kupisz taki który będzie miał więcej pozycji, to dokup jeszcze kilka rezystorów o wartościach pośrednich do tych co są przed dipswitchem. Będziesz miał wtedy dokładniejszą regulację czułości.

    Dodano po 10 [minuty]:

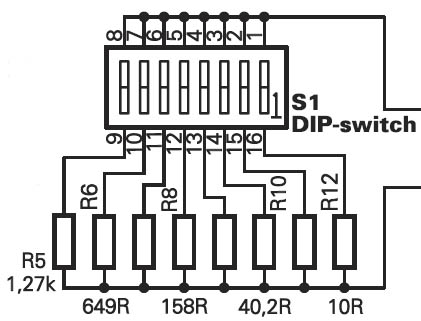

    Tu masz taki prosty schemat zrobiony w paincie, powinieneś zaczaić o co chodzi, nr oporników to numery przyłączy.
    AVT2703 - wzmacniacz mikrofonowy

    Dodano po 2 [minuty]:

    Dla przykładu za R1 wstawiasz 1,27K za R2 (1270+649)/2=960ohm za R3 649 ohm, itd

    0
  • #3 18 Mar 2009 21:45
    prezeswal
    VIP Zasłużony dla elektroda

    Witam.
    Gdybyś chciał zastąpić przełącznik DIP (8 sekcji) przełącznikiem obrotowym (1 sekcja), to taki przełącznik musiałby mieć ... 256 pozycji (a nie 12 :D ). Wątpię czy taki znajdziesz :|
    Chyba, że zrezygnujesz z tak dokładnej regulacji (rozdzielczości) - wtedy pozycji może być mniej.
    Pozdrawiam.

    0
  • #4 18 Mar 2009 22:12
    moonadam
    Poziom 8  

    Ok a mógłby ktoś mi wytłumaczyć w jaki sposób działa taki przełącznik ? Gdy ustawie go w punkcie R1 to wtedy ma on 1,27k, w punkcie R2 649 ohm,
    a jak ustawiony jest pomiędzy R1 i R2 ? A jak jest więcej niż 1 sekcja to jak to działa ? Sorry za głupie pytania ale jakoś nigdzie nie mogę znaleźć zasady działania takiego przełącznika.

    0
  • #5 18 Mar 2009 22:40
    prezeswal
    VIP Zasłużony dla elektroda

    Ten obrazek powinien ci pomóc:
    AVT2703 - wzmacniacz mikrofonowy
    Możesz policzyć jakie są wartości Rwy i ile ich jest przy wszystkich kombinacjach ustawień (zwarty/rozwarty) przełączników S1÷S4).

    0
  • #6 18 Mar 2009 22:46
    darekrak
    Poziom 9  

    Masz 8 wyłączników. Każdy z nich jest połączony z jednym rezystorem.
    Po ustawieniu pierwszego (załączeniu) w pozycji 1 , pozostałe są w pozycji 0, na zaciskach przedstawionego obwodu jest rezystancja 10Ω. (R12)

    Ustawiając drugi w pozycji 1 powodujesz dołączenie równolegle do tych w/w 10Ω (R12) następnego rezystora (R11) i rezystancja zastępcza zmieni się.

    Ilość możliwych kombinacji to 2 do potęgi 8 .
    2 bo dwa możliwe stany (wyłącznik otwarty i wyłącznik zamknięty) do potegi 8 bo 8 wyłączników.

    0
  • #7 26 Mar 2009 12:05
    moonadam
    Poziom 8  

    Witam,
    Mam kolejny problem z zestawem który składam. Chciałbym dodać sobie małą regulację barwy głosu ... myślałem nad zestawem AVT 2132 (http://www.cyfronika.com.pl/kityavt/avt2132.htm) niestety nie wiem czy będzie odpowiedni (może znacie jakieś lepsze) ? oraz w jaki sposób go podłączyć do AVT 2703 ?

    0
  • #8 26 Mar 2009 15:19
    Paweł Es.
    Pomocny dla użytkowników

    Na przełączniku 12 pozycyjnym możesz zrobić regulację skokową wzmocnienia co 5dB (to w zupełności wystarcza):

    AVT2703 - wzmacniacz mikrofonowy

    Rg - to rezystory metalizowane z szeregu 1%

    0
