Wyłacznik zmierzchowy do alarmu integra

01 Apr 2009 17:52 7612 12

Reply | New topic

#1 01 Apr 2009 17:52

Witam chciałbym się pochwalić mą pierwszą konstrukcja na elektrodzie mam zaledwie 16 lat wiec proszę o wyrozumiałość ... POZDRAWIAM

Stworzyłem to aby mieć trochę inteligentniejszy dom ... A mianowicie denerwowało mnie włącznie i wyłącznie niektórych świateł itd. Generalnie mam go zmontowanego do alarmu , na płytce są już oporniki 2.2k aby w centrali użyć go jako wejście w konfiguracji "EOL" . Strasznie jestem zadowolony i mam mniej pracy pod wieczór ...

Na jednej płytce są dwa takie wyłączniki ponieważ w niektórych pomieszczeniach chce że by wcześniej reagowały na zmierzch a w niektórych później można też to było zrobić na wyjściach w centrali ale poco kombinować i marnować wyjścia wirtualne ...

POZDRAWIAM

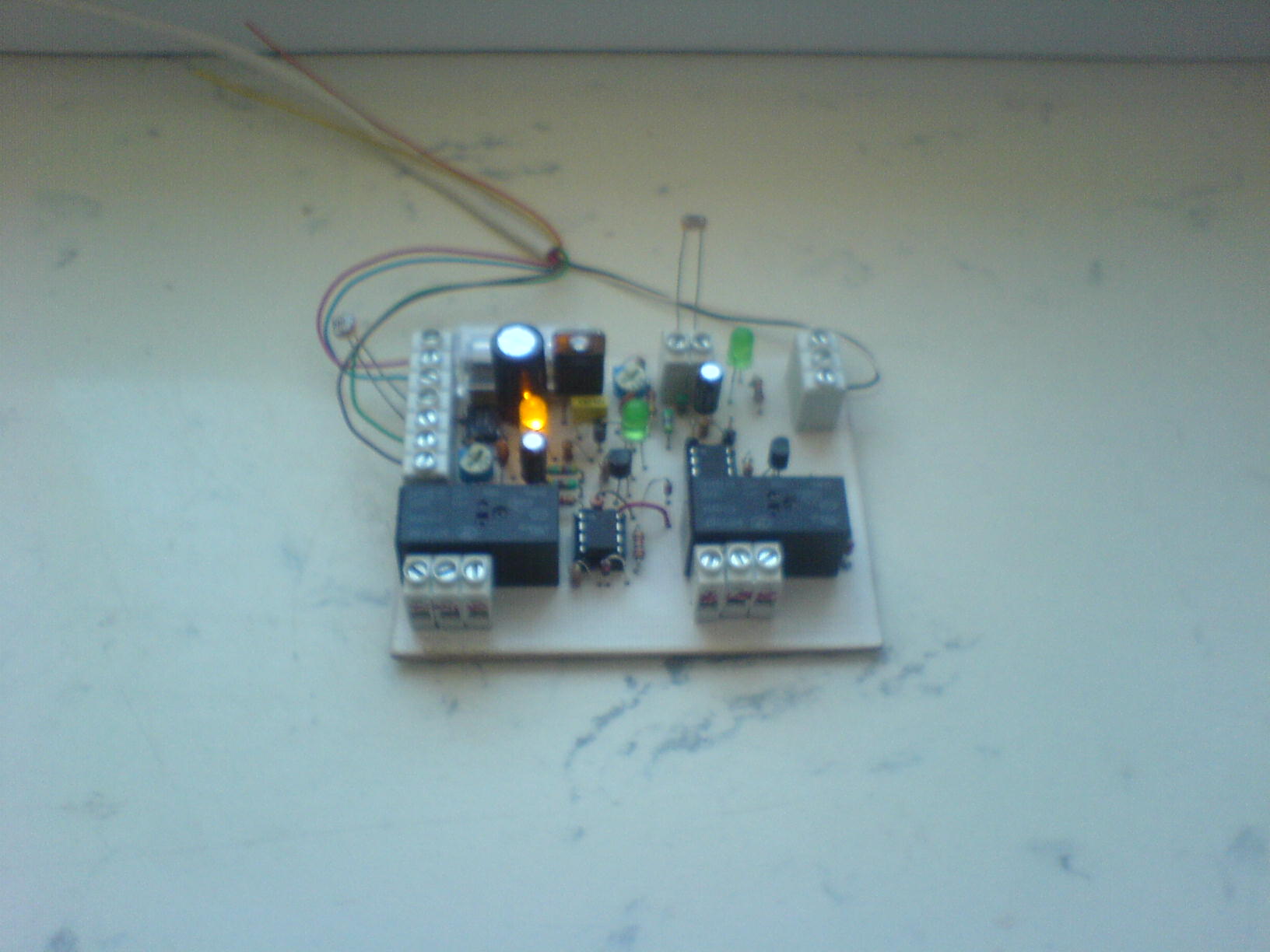

A tu jeszcze kilka foto :

About Author

Anonymous Anonymous

Anonymous

Anonymous wrote 0 posts with. Been with us since 1978 year.
#2 01 Apr 2009 18:22

Civoxy Civoxy

Level 10

Helpful post? (0)

#2 01 Apr 2009 18:22

No ładnie ładnie. A może byś tak kosztorys przedstawił i może jakiś schemacik? Bardzo dobra robota jak na pierwszego DIY'a
#3 01 Apr 2009 18:41

Anonymous Anonymous

Anonymous

#3 01 Apr 2009 18:41

hmmm... co do kosztorysu to będzie ciężko bo kupuje dużo części hurtowo i mam tego "houdami" na stanie, podejrzewam że koszta 20 zł to nie przekroczyło A co do schematu to trochę z głowy a trochę ze strony "zdzierałem" ... Płytkę też wizualnie z głowy rysowałem. Styropian karteczka elementy wbijałem rysowałem następnie wyciąłem kartkę, laminat tez na wymiar. Pisaczek i jakoś wyszło . Bo chciałem robić metodą termosferu ale rzadko mam czas na komputer a na lekcji w szkole jak zanudzają to czasu nie ma po co marnować ...
#4 01 Apr 2009 20:15

Anonymous Anonymous

Anonymous

#4 01 Apr 2009 20:15

nie pierwsza płytka nie ostatnia choć dużo ich już zrobiłem ale ta na elce jako pierwsza .... No alarmu nie składałem zainwestowałem 2 lata temu w integre 32 teraz we ferie dorobiłem trochę zakupiłem integre 64 dokupiłem kilka ekspanderów manipulator czujek kilka ethm1 generator komunikatów i jakoś udoskonalam domeczek domownikom a przy okazi się coś uczę ... ale w alarmach nie ma tego za wiele ale już coś wiem ... A tak odejdę od tematu troszkę elektroda dziś też chyba świętuje 1 kwietnia bo coś za duża wo mam tych postów a o punktach już nie mówię
#5 01 Apr 2009 23:37

Lukasz02 Lukasz02

Level 13

Helpful post? (0)

#5 01 Apr 2009 23:37

Dobry układ widać że prosty i niezawodny jednak interesuje mnie histereza tego układu. Bo ja też kiedyś popełniłem podobny lecz histereze ma dosyć dużą czyli światła włącza jak na dworze jest już kompletnie ciemno a wyłącza wtedy gdy jest dosyć jasno tak ze można by było spokojnie coś przeczytać w książce. Interesuje mnie czy da się ją jakoś regulować.
#6 02 Apr 2009 07:04

bestler bestler

Admin of DIY, Automation

Helpful post? (0)

#6 02 Apr 2009 07:04

To rozwiązanie nie powinno mieć histerezy, a jeśli już to bardzo niewielką. Jedyna przyczyna powstawania pętli w tym układzie to spadek napięcia na wzmacniaczu w momencie załączenia się przekaźnika. Wiele tu zależy od stabilności zasilania, jakości przewodów i ścieżek. Sam wzmacniacz histerezy nie posiada.

Pozdrawiam
Paweł

See also:
14.01.2018 Co elektronik może kupić na Aliexpress?
17.10.2017 Radio kryształkowe - niesamowite doznania wczesnego dzieciństwa
09.09.2017 Crococlip oraz Electronics Workbench - czy ktoś to jeszcze pamięta??
#7 02 Apr 2009 07:47

Anonymous Anonymous

Anonymous

#7 02 Apr 2009 07:47

kolego wszystko jest i histereza 27k nie dawałem za dużej Przemyślałem to
#8 02 Apr 2009 15:27

dudi-7 dudi-7

Level 20

Helpful post? (0)

#8 02 Apr 2009 15:27

Trochę nie rozumiem co to ma sie do tego alarmu,na jakiej zasadzie współpracuje to z integrą?
#9 02 Apr 2009 19:25

Anonymous Anonymous

Anonymous

#9 02 Apr 2009 19:25

no ma dla mnie akurat . Ponieważ mam zastosowane czujki aqua luna. I w co niektórych pomieszczeniach one się zaświecają na naruszenie wejścia na 30 sec np jak w nocy idziesz to po co świecić tyle światłe jak tyle wystarczy co da taka aqua . I mam te czujki znaczy się Ledy w nich jeżeli nie ma zmierzchu nie za działają w dzień ... są w konfiguracji wyjścia "iloczyn logiczny wyjść"
#10 02 Apr 2009 22:35

kristofsid kristofsid

Company Account
Level 14

Helpful post? (0)

#10 02 Apr 2009 22:35

bez R4 (sprzężenia zwrotnego) też powinien dobrze działać, jako prosty komparator.
#11 03 Apr 2009 07:24

krzysztofh krzysztofh

Level 29

Helpful post? (0)

#11 03 Apr 2009 07:24

Faktycznie układzik prosty, ale przydatny. Masz też porządna centralę.
Ale ja nie o tym. Piszesz, że wyjścia zaprogramowane jako EOL. Lepiej jest programować jako DEOL, gdyż wtedy centrala monitoruje 4 rodzaje stanu linii.
Miejsce na te LEDy do oświetlenia są w czujkach, czy trzeba je jakoś podłączać na zewnątrz? Nie znam tych czujek, a z opisu niewiele wynika.

See also:
21.09.2018 Naświetlacz LED 20W - naprawa i modernizacja
10.08.2018 GPS do NIKONA na bazie Holuxa GPSlim 236
09.01.2018 Stacker do makro - moduł programowalny i manualny
15.02.2017 Częstościomierz 1Hz - 1 GHz
#12 05 Apr 2009 10:58

dambonet dambonet

Level 15

Helpful post? (0)

#12 05 Apr 2009 10:58

Ciekawy pomysł z tym czujnikiem zmierzchowym. Jednak uczepię się tych wyjść po co robić je parametryczne czyli EOL, skoro nie ma niebezpieczeństwa sabotażu akurat tej linii. Nawet jeżeli już do tego by doszło, to złodziejowi i tak obejście czujnika zmierzchowego nic nie da.
Zatem moja sugestia, to uproszczenie wyjść układu na NC i takie samo zaprogramowanie wejścia w Integrze:D
#13 05 Apr 2009 17:18

Anonymous Anonymous

Anonymous

#13 05 Apr 2009 17:18

Wiem o tym ale dałem żeby miejsce na płytce czymś zając są wyprowadzenia normalnego nc i no ... reszta styków z przekaźników co miały luzem zostać ...
