Zdalne sterowanie do komponentow diory

radiofil 02 Kwi 2009 09:16 1098 4
  • #1 02 Kwi 2009 09:16
    radiofil
    Poziom 8  

    Zamierzam dorobić zdalne sterowanie do tunera diory as502 (używam wzmacniacz NADa i nie mam wzmaka diory).
    Zauważyłem na schemacie WS504B, że cały układ, który wysyła sygnały zdalnego sterowania do wszystkich komponentów jest bardzo prosty (składa się z 2 tranzystorów, 2 kond. i 4 rezystorów oraz trójnogowego układu do IR oznaczonego jako PAS-A-0631, którego nie mogę wygooglać).
    Proszę o informację gdzie mozna kupić PAS-A-0631 i kto jest jego producentem.
    Są ewentualnie jeakieś zamienniki?

  • #2 02 Kwi 2009 10:22
    Mariusz Ch.
    VIP Zasłużony dla elektroda

    Witam.


    To jest tylko odbiornik sygnałów podczerwieni. "Sercem" układu jest MAB 8052 z odpowiednim programem, zapisanym w ROM.

    Pzdr.

  • #3 02 Kwi 2009 13:28
    radiofil
    Poziom 8  

    Dziękuję za odpowiedź, ale wydaje mi się ona tylko częściowo prawdziwa

    Ze schematu wynika, że sygnały zdalnego sterowania może wysyłać zarówno mikrokontroler 52 jak i po wzmocnieniu przez T702 i T703 detektor podczerwieni (kolektor T702 jest podłączony do złącza zdalnego sterowania). Natomiast do korektora polecenia są wysyłane tylko przez 52.

    Pzdr.

  • #4 02 Kwi 2009 14:20
    Mariusz Ch.
    VIP Zasłużony dla elektroda

    Witam.

    Przypuszczam, że nie znasz idei zdalnego sterowania. W bardzo popularnym kodzie RC-5 każdy rodzaj urządzenia (wzmacniacz, CD...) ma przypisane dwie strony kodowe. Sygnał wysyłany przez pilot jest zawsze analizowany w procesorze. Wygląda na to, że reszta zestawu SSL - 500 korzysta z jednego odbiornika umieszczonego w wzmacniaczu. Elementem sterującym jest zawsze procesor.

    Pzdr.

  • #5 05 Mar 2012 22:52
    radiofil
    Poziom 8  

    Dorobienie zdalnego sterowania okazało się trywialne i sprowadza się do podłączenia zasilania 5V do odbiornika podczerwieni SFH5110-38 oraz połączenia tego układu z gniazdem cinch zdalnego sterownia na tunerze. Odbiornik podczerwieni SFH5110-38 posiada trzy wyprowadzenia: 1=OUT, 2=GND, 3=VCC(5V). Oczywiście środka cincha do wyprowadzenia OUT, ekran z cincha do GND i można sterować tunerami oraz odtwarzaczami DIORY bez użycia wzmacniacza. W ten sposób od dzisiaj bez żadnych problemów obsługuję pilotem tuner AS502, który całkiem nieźle gra.

    Na schemacie wzmacniacza 504 można zauważyć, że IC704 (PAS-A-0831) poprzez T703 i T702 bezpośrednio wysyła kody RC5 na gniazda cinch CD i TUNERA.

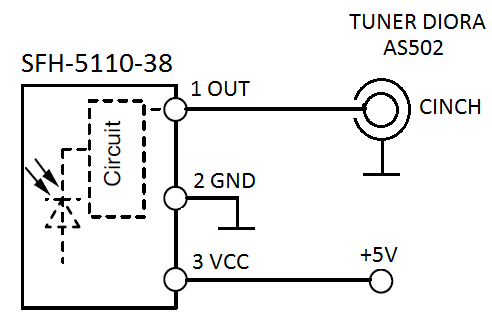

    Na obrazku umieściłem schemacik do sterowania z SFH5110-38.

    Zdalne sterowanie do komponentow diory
