  • #631
    Wasyl1965
    Level 10  
    Mam jeszcze ostatnie pytanie! W jakim celu jest ta przerywana sciezka wokol calej plytki?
  • Diolut
  • #632
    Bonkot
    Level 39  
    Wasyl1965 wrote:
    Mam jeszcze ostatnie pytanie! W jakim celu jest ta przerywana sciezka wokol calej plytki?

    Witam
    W otwartym edytorze płytki włącz funkcję "Tools > Ratsnest" a się dowiesz.
    Pozdrawiam
  • #633
    pszyjaciel
    Level 12  
    riger wrote:
    Witam!
    Bylbym zobowiazany, gdyby ktos wykonal mi PCB do ponizszego schematu.
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum
    Zarówno wejścia jak i wyjścia wykonane na zlaczach srubowych ARK, uklad w obudowie DIL, piny 15 - 19 wyciągnięte na goldpinach.
    Pozdrawiam



    w zalaczniku ext. gerber do druku.
    pozdrawiam
    Attachments:
  • #634
    meffcio
    Level 12  
    Witam.
    Ja mam całkiem sporą prośbę, ale dla kogoś rozeznanego w programach do projektowania PCB nie powinna stanowić żadnego problemu.
    W załączniku przesyłam dokumentację serwisową wzmacniacza gitarowego. Znajdują się tam schematy przedwzmacniacza, końcówki, oraz rozmieszczenie elementów na oryginalnej płytce. Czy mógłby ktoś na podstawie oryginalnych danych zaprojektować PCB do tego wzmacniacza?
    Z góry dzięki, mam nadzieję, że ktoś się porwie na to zadanie.
    Pozdrawiam.
    Attachments:
  • #635
    User removed account
    User removed account  
  • #636
    zak12
    Level 17  
    Trochę za dużo wymagasz. Są programy darmowe do projektowania płytek. Przykładem jest dyskietkowy EASYTRAX . Prosty w obsłudze chodzi pod win 95 - 2000 i nie ma dużych wymagań.
  • #637
    Bonkot
    Level 39  
    meffcio wrote:
    Witam.
    Ja mam całkiem sporą prośbę, ale dla kogoś rozeznanego w programach do projektowania PCB nie powinna stanowić żadnego problemu.
    W załączniku przesyłam dokumentację serwisową wzmacniacza gitarowego. Znajdują się tam schematy przedwzmacniacza, końcówki, oraz rozmieszczenie elementów na oryginalnej płytce. Czy mógłby ktoś na podstawie oryginalnych danych zaprojektować PCB do tego wzmacniacza?
    Z góry dzięki, mam nadzieję, że ktoś się porwie na to zadanie.
    Pozdrawiam.

    Witam
    Zobacz na "pw".
    Pozdrawiam.
  • #638
    naelektryzowany
    Level 17  
    Proszę bardzo o płytkę (najlepiej w eaglu) do tego Mikrofonu bez przewodowego.
    Chciałbym aby płytka miała rozmiary i układ elementów taki jak na schemacie na samym dole strony. Nie znam się za bardzo na eaglu, schemat ideowy zrobię ale potem nie potrafię zrobić płytki takiej jak bym chciał.

    I odnośnie tego projektu mam pytanie na jakiej średnicy (np wiertle) mam nawinąć cewkę L1 ?

    Bardzo proszę oddam 50 punktów za płytkę i informacją o średnicy pręta do nawinięcia cewki.
  • #640
    naelektryzowany
    Level 17  
    Dzięki bishofek daje ci 40 pkt (te 6mm to średnica? upewniam się). Bardzo proszę o płytkę chciałem wytrawić coś pierwszego a to wygląda interesująco. Za płytkę oddam 50pkt.
  • #641
    bishofek
    Level 18  
    tak na wiertle 6mm 3 zwoje w odstępie 5mm
  • #642
    Bonkot
    Level 39  
    naelektryzowany wrote:
    Proszę bardzo o płytkę (najlepiej w eaglu) do tego Mikrofonu bez przewodowego.
    Chciałbym aby płytka miała rozmiary i układ elementów taki jak na schemacie na samym dole strony. Nie znam się za bardzo na eaglu, schemat ideowy zrobię ale potem nie potrafię zrobić płytki takiej jak bym chciał.

    I odnośnie tego projektu mam pytanie na jakiej średnicy (np wiertle) mam nawinąć cewkę L1 ?

    Bardzo proszę oddam 50 punktów za płytkę i informacją o średnicy pręta do nawinięcia cewki.

    Witam
    Przyjrzyj się dobrze schematowi, wykazowi elementów i elementom na płytce. Przecież autor tego ustrojstwa "zapomniał" o diodach pojemnościowych, nie umieszczając ich ani w spisie elementów, ani na płytce. Więc jak ma ten układ działać prawidłowo. projekt płytki to nie problem, tylko po co powielać "bubel". Zajrzyj TU a znajdziesz kilka tego typu układzików (bez widocznych błędów), od bardzo prostych do rozbudowanych.
    Pozdrawiam.
  • #643
    naelektryzowany
    Level 17  
    Dzięki Bonkot nie pomyślałem
  • #646
    Bonkot
    Level 39  
    man1212 wrote:
    witam czy mógł by ktoś zrobić mi schemat ściezek http://www.fotosik.pl/pokaz_obrazek/929624802ed61914.html
    jest to prosty streboskop led na timerze NE555

    proszę aby schemat najlepiej był w PDF

    Witam
    Wkleiłeś schemat w jakimś serwerze, gdzie rysunek jest malutki i nie można go powiększyć bez straty jakości. Nie wiesz, że można wklejać na serwer elektrody.
    Pozdrawiam.
  • #647
    riger
    Level 24  
    pszyjaciel wrote:
    riger wrote:
    Witam!
    Bylbym zobowiazany, gdyby ktos wykonal mi PCB do ponizszego schematu.
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum
    Zarówno wejścia jak i wyjścia wykonane na zlaczach srubowych ARK, uklad w obudowie DIL, piny 15 - 19 wyciągnięte na goldpinach.
    Pozdrawiam



    w zalaczniku ext. gerber do druku.
    pozdrawiam


    Bylbym zobowiazany, gdybys wyeksportowal to do PDF'a. Dziekuje...
  • #648
    skoti123
    Level 22  

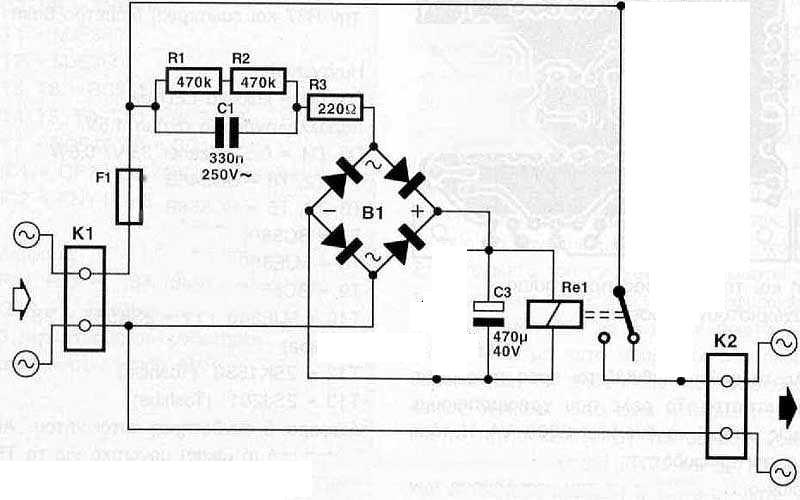

    Witam, prosiłbym o PCB do schematu:

    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum

    Na przekaźniku:
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum

    Ścieżki do przekaźnika chciałbym dość szerokie, gdyż planuje tam nalutować drut 1,5mm2 ze względu na występujące tam prądy.
    Koło C1 poprosiłbym o drugie miejsce na kondensator' - dwa równolegle (aby uzyskać odpowiednią pojemność)
    Mosfet prostowniczy okrągły - W04M.
    I ostatnia sprawa - szeregowo z cewką przekaźnika poproszę o miejsce na rezystor 0,25W.
    Bardzo dziękuje.
  • #649
    Bonkot
    Level 39  
    skoti123 wrote:
    Witam, prosiłbym o PCB do schematu:
    Na przekaźniku:
    Ścieżki do przekaźnika chciałbym dość szerokie, gdyż planuje tam nalutować drut 1,5mm2 ze względu na występujące tam prądy.
    Koło C1 poprosiłbym o drugie miejsce na kondensator' - dwa równolegle (aby uzyskać odpowiednią pojemność)
    Mosfet prostowniczy okrągły - W04M.
    I ostatnia sprawa - szeregowo z cewką przekaźnika poproszę o miejsce na rezystor 0,25W.
    Bardzo dziękuje.

    Witam
    Wybrałeś chyba najgorszy schemat zasilacza beztransformatorowego. Ta konstrukcja nie będzie prawidłowo działać, a dlaczego zobacz TU a przekonasz się dlaczego. Ścieżki nie muszą być szerokie, bo prąd jaki możesz uzyskać z tego "ustrojstwa" nie przekroczy 100mA, a i cewka przekaźnika, to bardzo kiepski pomysł na wstępne obciążenie zasilacza. Poszukaj lepszej konstrukcji, a jest ich w sieci pełno, bo szkoda czasu na projektowanie czegoś, co i tak nie będzie działać.
    Pozdrawiam.
  • #650
    skoti123
    Level 22  
    Układ ten to wycinek soft-startu dla transformatora, mam już jeden zrobiony i działa. Chcę inne PCB gdyż tu musze zastosować inny przekaźnik i pominąć rezystory watowe.
    Oczywiście układ działa.
    Ścieżki grube chciałem do styków przekaźnika (źle napisałem wcześniej, przepraszam) przekaźnik ma załączać jakieś urządzenie i będzie on stałym obciążeniem zasilacza.
    Nie wiem czy ten układ jest zły, jeśli tak mówisz to mogę mieć taki:
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum

    Mostek prostowniczy taki jak wcześniej napisałem, no i tranzystor do diody zenera, bo przekaźnik bierze 50mA i miejsce na 'drugi C1'.
    Pozdrawiam.

    P.S Drugi przykład gdzie wykorzystany jest ten sam schemat, tyle, że jest dotkowy warystor.
    http://diypage.ovh.org/84.html
  • #652
    skoti123
    Level 22  
    Witam, znów mam prośbę, tym razem:
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum

    Mostek W10M. Potencjometr minaturowy.
    Stabilizator i tranzystory dobrze by było jakby były w jednej lini aby zamontować je na radiator.
    Dziękuje.
  • #655
    ...:embe:...
    Level 12  
    Witam!

    Ja mam taki prosty schemacik przedwzmacniacza z regulacją barwy, jednak w tworzeniu pcb jest zupełnie zielony :-|
    Może mógłby mi ktoś pomóc??




    ps.
    oczywiście chętnie oddam punkty za pcb lub mogę nawet normalnie zapłacić
    Attachments:
  • #656
    klakson9
    Level 13  
    Dla ...:embe:...
    Schemat, PCB, biblioteki - Altium Designer
    Schemat, PCB top layer, PCB bottom layer, PCB wszystkie elementy - PDF
    TL072 - nota PDF
    pre1.doc pierwotny projekt

    Wkradł się mały błąd, który w wersji v01 został usunięty.
    Attachments:
  • #657
    ...:embe:...
    Level 12  
    Dzięki!
    Szybko, profesjonalnie i na temat :-)
    Za projekt daję 40pkt

    Jeszcze raz dziękuję i pozdrawiam
    ...:embe:...
  • #658
    mslech
    Level 9  
    Witam !!

    Potrzebuję zrobić wzór płytki drukowanej według schematu:
    Pomoc przy tworzeniu PCB na podstawie schematu - archiwum



    Jest to płytka o rozmiarze około 3,5 cm na 14 cm, łączona z głównym modułem za pomocą goldpinów. Znajduje się tam 6 wyświetlaczy 7segm LED za wsp. anoda(wysokość 29 mm, szer 23 mm), 3 x microswitch (p2 - p4) - i jeden przełącznik(p1).
    Domyślam się, że dla kogoś obeznanego z programem takie coś tj. 5 minut, ale ja nie mogę sobie poradzić.

    W bibliotece znalazłem wyświetlacze 7 segm, nie wiem jak znaleźć microswitche i mickroprzełacznik, a także złącze za pomocą którego łącze wyświetlacz z modułem głównym (mogę to być zwykłe pola lutownicze?)

    Możecie mi podać jak je poszukać??


    jak by się komuś chciało stworzyć w programie Eagle na szybko wzór płytki to byłbym bardzo wdzięczny.

    Z góry dziękuję i pozdrawiam!
  • #659
    Bonkot
    Level 39  
    mslech wrote:
    Witam !!
    Potrzebuję zrobić wzór płytki drukowanej według schematu:
    Jest to płytka o rozmiarze około 3,5 cm na 14 cm, łączona z głównym modułem za pomocą goldpinów. Znajduje się tam 6 wyświetlaczy 7segm LED za wsp. anoda(wysokość 29 mm, szer 23 mm), 3 x microswitch (p2 - p4) - i jeden przełącznik(p1).
    jak by się komuś chciało stworzyć w programie Eagle na szybko wzór płytki to byłbym bardzo wdzięczny.

    Witam
    Te 14 cm, to nie w Eagle" wersji free (8 x 10 cm) tylko komercyjnej, a to już za darmo nikt ci nie zrobi.
    Pozdrawiam.
  • #660
    ZbeeGin
    Level 39  
    Quote:
    Jak by się komuś chciało stworzyć w programie Eagle na szybko wzór płytki to byłbym bardzo wdzięczny.

    A może szybka wersja z Protela? Plik PDF zawiera wszystko co potrzeba (strona ścieżek - lustro, zworki, opis). Wyświetlacze Kingbright SA56-11xxx.

    Załącznik zaktualizowany - patrz dwie odpowiedzi niżej.
