Uszkodzony zasilacz IRobota.

greg00 11 Apr 2009 16:00 2000 6
Tespol
  • #1
    greg00
    Level 12  
    Kupiłem niedawno używanego IRobota, na początku było wszystko ok, ładował się normalnie, przy trzecim ładowaniu po minucie przestało się ładować, lampka w zasilaczu zgasła - czyli coś padło w zasilaczu...

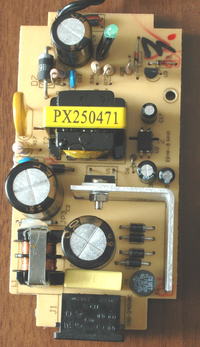

    Rozkręciłem więc zasilacz i szukam czegoś spalonego, na oko nic nie widać, miernikiem posprawdzałem większość elementów wydają się być ok.
    Zostało mi 5 elementów, których nie jestem pewny i nie wiem jak je sprawdzić
    -transformator,
    - scalak
    - i 3 elementy, nie wiem jakie (zaznaczyłem niepewne elementy na czerwono)

    Nie byłem też pewny warystora, wiec go wymieniłem, ale nic nie pomogło (to duże obok transformatora)

    Uszkodzony zasilacz IRobota.Uszkodzony zasilacz IRobota.Uszkodzony zasilacz IRobota.Uszkodzony zasilacz IRobota.

    Mógłby mi ktoś powiedzieć jak sprawdzić resztę elementów?
    [28-30.06.2022, targi] PowerUP EXPO 2022 - zasilanie w elektronice. Zarejestruj się za darmo
  • Tespol
  • #2
    cichy lis
    Level 28  
    Witam, sprawdzałeś czy napięcie dochodzi do tego układu na radiatorze ?
  • Tespol
  • #3
    greg00
    Level 12  
    szczerze mówiąc nie wiem jak to sprawdzić... ;/
  • #4
    shadow0013
    Level 34  
    Napisz jakie są napisy na elementach U1-3, C6 jak jest podłączony równolegle do bolców gniazda i nie ma zwarcia to jest dobry. Transformator można pobieżnie sprawdzić dysponując oscyloskopem i generatorem (może być kalibrator oscyloskopu).
  • #5
    Mariusz Ch.
    VIP Meritorious for electroda.pl
    Witam.

    Należy zacząć od sprawdzenia bezpiecznika !! Jest to element obok diod prostowniczych, oznaczony F1. Jeśli jest uszkodzony, to z wielkim prawdopodobieństwem można stwierdzić uszkodzenie U1. Prawdopodobnie układ sterujący z rodziny TOP XXX. U2 jest transoptorem pracującym w sprzężeniu zwrotnym ( może być PC 817), a U3 pełni rolę komparatora ( TL 431 )


    Pzdr.
  • #6
    greg00
    Level 12  
    shadow0013 wrote:
    Napisz jakie są napisy na elementach U1-3...



    U1:
    H551
    TOP245YN
    36191C


    u2:
    COSMO
    1010
    817
    G10
    A


    U3:
    TL
    431
    540

    Sprawdzałem element F1 i jest przejście na nim, więc jest OK


    shadow0013 wrote:
    C6 jak jest podłączony równolegle do bolców gniazda i nie ma zwarcia to jest dobry. .


    C6 jest równolegle do bolców podłączony, ale zwarcia na tym elemencie nie ma, czyli jest ok

    mozna jakoś domowym sposobem tylko z miernikiem w reku sprawdzic transformator?, wydaje mi sie ze to albo transformator, albo scalak U1
  • #7
    shadow0013
    Level 34  
    W internecie znajdziesz bez problemu dokumentację TOP245YN, PC817A i TL431. W dokumentacji TOP-a na str. 21-23 masz w dużym przybliżeniu schemat swojego zasilacza. TL431 i PC817A jesteś w stanie mniej więcej sprawdzić omomierzem (na zwarcie). Miernikiem transformatora i TOPa nie sprawdzisz ja stawiałbym na TOP-a ale pozostaje jeszcze pytanie dlaczego się uszkodził.
