Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka

Zawach 17 Kwi 2009 15:53 24036 36
  • Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka
    Ok 2 lata temu zbudowałem 2 wzmacniacze samochodowe. Każdy składa sie z dwóch końcówek mocy TDA 7294 i przetwornicy samochodowej Irka
    Zacznijmy od końcówki mocy jest to znany przez wszystkich scalak wiec nie będę sie zagłębiał bardziej w ten temat tylko wkleję schematy jak ktoś by go chciał zbudować.

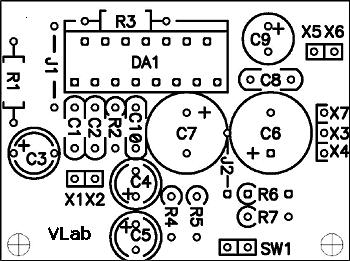

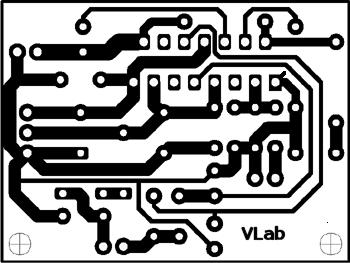

    Spis potrzebnych elementów do wzmacniacza TDA7294 zaciągnięty z ruskiej strony oto link http://vicgain.sdot.ru/ysilki/ysilki04.htm ;
    R1-680
    R2,R3,R4-22 k
    R6-47 k
    R7-15 K
    C1-0,47 uF
    C2- 100 nF
    C3,C4,C5,C9-22 uF/50V
    C6,C7-220 uF/50V
    C8,C10-0,1 uF/50V
    DA1-TDA7294

    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka

    Ja zmieniłem pojemność i napięcie kondensatorów C6 i C7 na 2200uF/35V a by była większa filtracja a co za tym idzie lepsza jakość dźwięku końcówki
    Teraz przejdźmy do przetwornicy. Pierw chciałem zbudować przetwornice
    MDCS o to link do jego strony:
    http://mdcs.elektroda.net/carsps/carsps.html
    Zbudowałem nawet wzór płytki w programie EAGLE
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka




    (jeżeli ktoś będzie chciał schemat montażowy proszę pisać)
    Ale z powodu zbyt dużego grzania sie elementów i nie prawidłowej pracy układu (Wybuchały kondensatory przegrzewały sie rezystory 5W)
    pewnie to była wina jakiegoś mojego błędu ale zrezygnowałem z tej przetwornicy
    I zbudowałem prosta ale za to niezawodna przetwornice irka
    na transformatorze etd34 który ma moc znamionową 200W (max 250W) na uzwojeniu pierwotnym użyłem druciku 6x0,5mm 5 zwoi a na uzwojeniu wtórnym 3x0,5mm 12 zwoi wliczając straty na diodach i innych podzespołach przy napięciu 12V (14,4vV) na wyjściu uzyskałem 28V (32V) druciki zwinięte w pęntelke wszystko nawinięte symetrycznie aby zlikwidować efekt nadskórliwosci
    Przewiniecie transformatora symetrycznego przysporzyło mi trochę problemów ale po paru nieudanych próbach udało mi sie do tego dojść, głównym problemem sprawiło mi po przewinięcie transformatora odpowiednie przełożenie drucików miedzianych tak aby napięcie rozkładało sie symetrycznie jeżeli ktoś miał by z tym problemy proszę pisać a na pewno pomogę ;)
    Zastosowałem diody prostownicze szybkie DIODA BYW29-200 200V 8A do których przykręcałem małe aluminiowe radiatory
    Kondensatory to 4x1000uF/50V jako filtr
    Tranzystory to stare poczciwe IRFZ44 N-MOS 46 A 60V 250W do których został przykręcony radiator aluminiowy od procesorów AMD
    a o to schematy
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka

    Chłodzenie TDA9274 to także 2 radiatory od procesorów AMD wraz z wentylatorami 12V 0,15A 8x8 cm
    Chciałem zbudować do tego termostat bo przy obciążeniu 5-10% praktycznie nic sie nie grzeje ale jednak do wentylatorków podłączyłem po rezystorze 2 W 56 ohm co zmiesza napięcie do ok 6-7 V i podwójne ze wentylatorki kręcą sie z prędkością 1000-1500 rpm co wystarczająco wychładza wzmacniacz przy maksymalnym obciążeniu no i praktycznie nie hałasują.
    Drugi wzmacniacz to wersja zmniejszona zmiany to transformator przewinięty 24V(28V) słabsze diody prostownicze mniejsze radiatory i wentylatory 6x6 cm na TDA7294 aby umieścić to w dużo mniejsza obudowę
    Teraz przejdźmy do obudowy. Obudowa wykonana z kątownika aluminiowego 2x2cm i przezroczystej plexi 2mm wszystko połączone nitami z możliwością odkręcenia górnej obudowy.
    Moc pierwszego wzmacniacza oceniam na 2x70W a drugiego 2x60W wszystko sinus oczywiście.
    Jeżeli chodzi o koszty budowy to za wszystkie podzespoły elektroniczne bierne układy scalone tranzystory transformatory na 2 wzmacniacze zapłaciłem wraz z przesyłką 250 zł do tego dochodzą radiatory wentylatory i obudowa która mnie kosztowała 50 zł czyli w sumie 300 zł to wychodzi 150 zł na jeden wzmacniacz.
    Wzmacniacze pracowały juz wiele razy przez parę godzin na max obciążeniu i jak na razie przez te 2 lata są w pełnej sprawności. Jeden wzmacniacz (ten większy) wzmacnia 2 MILDTONY 110 W sinus i jest zasilany zasilaczem komputerowym ATX 250 W co przyznam jest za słaby dla tego wzmacniacza (przy 60% mocy zaczyna przygasać)
    a drugi wzmacniacz (ten mniejszy) jest przykręcony do tuby basowej JBL 250W z głośnikiem 2 cewkowym w samochodzie i jak na razie w tak ekstremalnych warunkach radzi sobie całkiem dobrze ;) .
    Jeżeli chodzi o odsłuch jestem naprawdę zadowolony głęboki bass praktycznie zerowe wartości szumów nawet przy maksymalnym obciążeniu.
    Jako końcowy efekt załączam zdjęcia ;) (przepraszam za słaba jakość zdjęć ale robione były z komórki)
    Pozdrawiam.
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy IrkaWzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka
    Wzmacniacz samochodowy stereo TDA7294 na przetwornicy Irka»
