Fototranzystor do sterowania silnikiem

22 Kwi 2009 19:51 1673 1
  • Poziom 1  
    Witam! Chciałbym sterować silnikiem za pomocą fototranzystora i diody nadawczej IR. Obwód dla diody ir jest banalny jednak nie jestem pewien czy dobrze koncypuje obwód dla fototranzystora.

    Fototranzystor do sterowania silnikiem

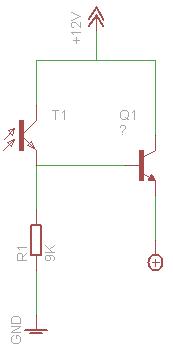

    Czy tak to powinno wyglądać? jeżeli tak to jaki tranzystor powinienem wybrać? Wydaje mi się że npn na 12V ale czy jeszcze jakieś parametry mają znaczenie?

    Wcześniej próbowałem sterować silnikiem za pomocą samego fototranzystora jednak sobie nie poradził, z diodą led działał. Pewnie 0.055A to dla niego za dużo.

    silnik:
    RF-300CH-11440 http://www.ewinson.com/rf300ch.htm

    silnik daje rade przy 12 V powinien wytrzymać.

    Pozdrawiam!


    EDIT:

    problem rozwiązany metodą prób i błędów, r1 użyłem 4,7K ohm dodałem r2 między t1 a q1 = 1K ohm i użyłem tranzystora stn3904 z myszki optycznej.

    Pozdrawiam!
