The Bulbdial Clock - nietypowy zegarek

farmazon3000 28 Kwi 2009 12:08 7841 25
REKLAMA
  • The Bulbdial Clock - nietypowy zegarek

    Jakiś rok temu David Friedman wpadł na pomysł aby zrobić zegar przypominający trochę w działaniu zegar słoneczny. Opisał to na swoim blogu http://www.ironicsans.com/ . Portal Evil Mad Scientist Laboratories wprowadził jego pomysł w życie :). Efekt dość ciekawy, chociaż nie udostępniono jeszcze filmów działającego urządzenia co może wydawać się lekko podejrzane :).

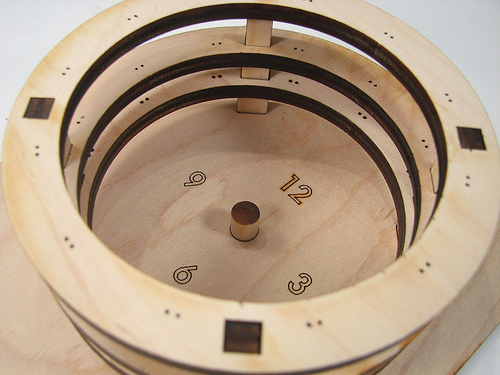

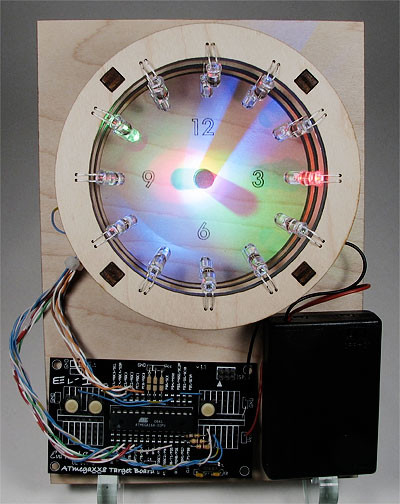

    Sam pomysł Davida został lekko zmieniony, gdyż on proponował aby trzy niezależne źródła światła przesuwały się wokół tarczy. Tutaj rozwiązano to trochę prościej (ale i efekt nie jest aż taki fajny jak mógłby być) - w zegarze znajdują się 3 obręcze, każda po 12 LEDów, zamontowane jedna nad drugą, dając różne wysokości rzucanego cienia. Obręcze wykonane są ze sklejki wycinanej laserowo <wow>. Diody sterowane są oczywiście z mikrokontrolera który zajmuje się także odmierzaniem czasu (ATmega168).


    The Bulbdial Clock - nietypowy zegarek


    Evil Mad Scientist Laboratories planuje nawet wyprodukowanie tego urządzenia jako kitu.


    The Bulbdial Clock - nietypowy zegarek

    Źródło:
    http://www.evilmadscientist.com/article.php/bulbdial

    Fajne? Ranking DIY
    O autorze
    farmazon3000
    Poziom 15  
    Offline
    farmazon3000 napisał 259 postów o ocenie 25, pomógł 3 razy. Jest z nami od 2005 roku.
  • REKLAMA
  • #2 6466277
    mati0102
    Poziom 11  
    niebardzo wiem jak z tego odczytac godzine?! ;)
  • #3 6466308
    marcino_16
    Poziom 14  
    wedgług mnie 9:20:05
  • #4 6466502
    owocowy89
    Poziom 20  
    No dokładnie, przecież widać, że jest 9:20:04 albo 05sekund. Nie wiem z czym mati0102 ma problemy... A co do konstrukcji.. oryginalna, podoba mi się.
  • #5 6466899
    dexter1
    Poziom 14  
    ja bym spiłował czubki LED-ów, lepsze rozproszenie i ładniej by wyglądało.
  • #6 6466982
    zck
    Poziom 13  
    dexter1 napisał:
    ja bym spiłował czubki LED-ów, lepsze rozproszenie i ładniej by wyglądało.


    ... i nie było by cienia wskazówki ...
  • #7 6467714
    pasorzytek
    Poziom 16  
    o ile godziny wyświetli bezproblemowo to problem powstaje moim zadaniem przy minutach. chyba że zegar wyświetla co 5 minut czas :)
  • #8 6467760
    mada30
    Poziom 15  
    ...oczywiście że co 5 minut, żeby wyświetlać precyzyjniej to pierścienie musiałyby mieć po 60 diod. Ale zapewne efekt na tarczy byłby znacznie gorszy i mniej czytelny.
  • REKLAMA
  • #9 6468196
    studzin
    Poziom 17  
    Albo obrotowe pierścienie + silniki krokowe i mamy naprawdę ciekawą rozdziałkę.
  • #10 6468528
    Hiczkok-89
    Poziom 12  
    Zegar ładnie się prezentuje choć pewnie w słoneczny dzień nie będzie nic widać :-) Myślę że dokładność zegara do 5min w większości przypadków będzie wystarczająca. Sam bym coś takiego zrobił
  • #11 6468581
    w@mpir
    Poziom 18  
    Żeby tylko trochę węższe wskazówki były, tak godzina jest nie dokładna
  • #12 6469114
    sobieraj_100
    Poziom 12  
    W takiej konstrukcji dokładność jest raczej sprawą drugorzędną :-). Liczy sie niesamowity efekt. Nawet rozdzielczość minimalna 5 minut nie jest dyskfalifikująca :-). A gdyby spiłować diody i sterować je w taki sposób aby kilka diod oświetlało jednocześnie "słupek" to nie zwiększy rozdzielczości ? Według mnie taki sposób sterowania ma szanse na powodzenie
  • REKLAMA
  • #13 6469747
    dexter1
    Poziom 14  
    zck napisał:
    dexter1 napisał:
    ja bym spiłował czubki LED-ów, lepsze rozproszenie i ładniej by wyglądało.


    ... i nie było by cienia wskazówki ...


    Cień by był, diody są zapalane sekwencyjnie.
  • #15 6471309
    Maticool
    Poziom 20  
    Po co robić sekundnik, skoro dokładność minutowej wskazówki to 5min? Sekundy nic nam nie mówią, jeżeli nie wiemy z której są minuty. Dla mnie to przerost "bajerności" nad treścią. Lepiej by było dać, jak mówi Kolega wyżej, 60 diod które obsługiwały by jednocześnie minuty i sekundy (te drugie rozpoznawałoby się po prędkości ruchu "wskazówki")
  • #16 6471859
    pasorzytek
    Poziom 16  
    a moze sekundy to nie sekundy ?? a np jakieś części minut? zresztą projekt jest w sam sobie fajny a dokladnosc zegara slonecznego to jest do godzin. więc jeżeli to projekt takiego zegara to jest czytak baja :)
  • REKLAMA
  • #17 6474175
    SatServ
    Poziom 15  
    Czemu nikt nie wpadł na pomysł żeby w tej ohydnej desce (podstawie, sklejce) wyciąć otwór a tarcze zrobić z matowej plexi. Ew. przezroczysta plexi a pod nią półprzezroczysta (mleczna) folia albo jakiś matowy biały lakier akryl. Wtedy można by ten "zegar" odwrócić i zamknąć całość w eleganckiej obudowie. W plexi wyfrezował bym cyfry i dodatkowo podświetlił (monochr. lub RGB) - to dopiero byłby efekt:). W zasadzie to cała przednia ścianka mogłaby być wykonana z plexi. Boczki np.w stylu retro. Co wy na to ??
    Pzdr.
    SatServ.
  • #18 6474315
    Doominus
    Poziom 34  
    studzin napisał:
    Albo obrotowe pierścienie + silniki krokowe i mamy naprawdę ciekawą rozdziałkę.

    Nie trzeba silników , wystarczy jeden odmierzający sekundy i odpowiednie rozwiązanie mechaniczne. Zmniejszy się wtedy liczba diod do 3.

    Dodano po 2 [minuty]:

    pasorzytek napisał:
    a dokladnosc zegara slonecznego to jest do godzin.

    Taaa i co jeszcze ?
  • #19 6474415
    piotrva
    VIP Zasłużony dla elektroda
    co do dokładności zegarów słonecznych to najdokładniejsze pokazują czas słoneczny z dokładnością do paru sekund, a niedokąłdności wynikają z rozbierzności czasu słonecznego względem urzędowego.

    A co do pierwszego postu, to nie ma tu nic podejrzanego.... Bo co jest podejrzane w cieniach paru diód??
  • #20 6480945
    #1337
    Poziom 12  
    Pomysł SatServa jest bardzo dobry. Taki "drewniak" z diodami na wierzchu może i ma jakiś urok, ale nie zawiesiłbym go na ścianie :P Ale czy matowe plexi nie rozmywałoby za bardzo światła? Dodatkowa dioda do podświetlenia tez mogła by trochę zepsuć efekt.
    Dużą zaletą tego zegara jest to, że bez problemu można odczytać godzinę w nocy.
    Co do obrotowych pierścieni to też super pomysł, ale jak to rozwiązać? Nie można przecież zrobić na środku osi, do której będą przymocowane pierścienie, bo rzucałaby ona cień na tarczę.
  • #21 6481211
    pgbula
    Poziom 12  
    "Evil Mad Scientist Laboratories planuje nawet wyprodukowanie tego urządzenia jako kitu."-moim zdaniem byłyby małe problemy z ustawieniem diod w kicie aby cień prawidłowo padał. :)
  • #22 6481972
    Arutim
    Poziom 20  
    Ten zegarek można zrobić na kilka różnych sposobów. Można zrobić zamiast 3 poziomów 2. Na pierwszym godziny jeden kolor 12 diodek, 2 poziom 60 diodek dwukolorowych - jedne to minuty drugie to sekundy. Zamiast grubego walca na środku można wstawić np. stożek wtedy będą różne grubości ''wskazówki'' dla minut i sekund. Co do tej plexi to nie wiem czy zadziała - ale okręgi można zrobić grubsze i diodki schować pod nimi żeby nie było ich tak widać...

    Pomysł na zegarek świetny - chyba sobie taki popełnię ;D
    Pozdrawiam Arutim
  • #23 6482474
    krzysiekdioda
    Poziom 13  
    Witam.
    A jak on mógł rozwiązać podłączenie ledów do mikrokontrolera??
    nie ma demultiplexerów.
    Chcę właśnie taki zrobić ale nie wiem jak podłączyć ledy do mikrokontrolera.
  • #24 6484583
    #1337
    Poziom 12  
    Arutim napisał:
    Ten zegarek można zrobić na kilka różnych sposobów. Można zrobić zamiast 3 poziomów 2. Na pierwszym godziny jeden kolor 12 diodek, 2 poziom 60 diodek dwukolorowych - jedne to minuty drugie to sekundy. Zamiast grubego walca na środku można wstawić np. stożek wtedy będą różne grubości ''wskazówki'' dla minut i sekund. Co do tej plexi to nie wiem czy zadziała - ale okręgi można zrobić grubsze i diodki schować pod nimi żeby nie było ich tak widać...

    Pomysł na zegarek świetny - chyba sobie taki popełnię ;D
    Pozdrawiam Arutim


    Wtedy "wskazówka" minutowa i sekundowa miałyby taka samą długość. Ale w sumie chyba to by nie przeszkadzało, bo odróżnia je jeszcze kolor i czestotliwość zapalania.
  • #25 6485253
    pgoral
    Poziom 26  
    A gdyby minutowe (i ew. sekundowe jeżeli takie by też miały być - jak w oryginale z 1-go postu) podświetlać na raz 2 sąsiednie diody płynnie? Wtedy cienie będą się nakładać i możnaby w ten sposób rozróżniać czy to jest 9:20 (jedna pierwsza dioda), (9:25 jedna druga dioda), 9:21 (głównie pierwsza), 9:24 (głównie druga), 9:22 (obie mocno, pierwsza mocniej), 9:23 (obie mocno, druga mocniej).
  • #26 6487071
    KAROL_13
    Poziom 11  
    Bardzo fajny zegarek,mało praktyczny lecz pomysł naprawdę oryginał.
