Pytanie o porty we/wy (początkujący)

mukai 02 Maj 2009 12:28 1346 6
REKLAMA
  • #1 6481088
    mukai
    Poziom 10  

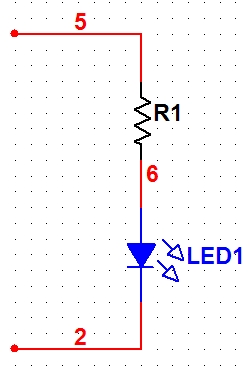

    Witam. Dopiero zaczynam moją przygodę z mikrokontrolerami i nurtuje mnie jedno rzecz. Otóż czy po połączeniu dwóch pinów dowolnego portu we/wy popłynie między nim prąd? Pytanie może nie być do końca jasne więc zamieszczam schemat. Załóżmy, że 5 i 2 są odpowiednia piątym i drugim pinem portu A. Czy jest możliwe takie ustawienie portów aby między nim popłynął prąd i dioda zaświeciła się?

    Pytanie o porty we/wy (początkujący)
  • REKLAMA
  • #2 6483451
    dawid512
    Poziom 32  
    Odp dla autora tematu: jest to możliwe choć bez sensu jest marnować aż 2 końcówki na leda.
  • REKLAMA
  • #3 6483528
    saul
    Poziom 12  
    Jak napisał dawid512, lepiej wykorzystać jedną linię portu do sterowania, np. katodą a anodę podpiąć na stałe do zasilania.
  • REKLAMA
  • #4 6484338
    crazy_phisic
    VIP Zasłużony dla elektroda
    dawid512 napisał:
    Odp dla autora tematu: jest to możliwe choć bez sensu jest marnować aż 2 końcówki na leda.


    Dwie końcówki umożliwiają sterowanie dwóch diod - jak na razie zysk żaden - natomiast przy trzech pinach można już wysterować 6 diod.
    Szczegóły pod hasłem Charlieplexing:
    http://en.wikipedia.org/wiki/Charlieplexing

    :arrow: mukai - ustawiasz oba piny jako wyjścia i tylko przypisujesz im odpowiedni stan - dla anody ustawiasz "H" a dla katody "L".
  • #5 6484374
    dawid512
    Poziom 32  
    Zgadzam się crazy_phisic tyle że kolega mówi o jednej diodzie.
  • #6 6486390
    elektryk
    Poziom 42  
    1. Dioda może być bipolarna dwukolorowa i taki układ oszczędza jeden rezystor.
    2. Dioda LED może być używana jak sensor i wtedy taki układ może być przydatny.
  • REKLAMA
  • #7 6489162
    mukai
    Poziom 10  
    Dziękuje za wszystkie odpowiedzi. Pytanie było czysto teoretyczne, nie chodziło mi o praktyczne zastosowanie ale dzięki za szczegóły.
