Cyfrowa klepsydra - zdjęcie, schemat, żródło

farmazon3000 07 Maj 2009 16:28 3880 4
  • Cyfrowa klepsydra - zdjęcie, schemat, żródło

    Grupa złożona z trzech studentów: Akosua Kyereme-Tuah, Andrew K. Lee, Susan Li-Wen Lin, zbudowała w ramach ćwiczeń cyfrową klepsydrę.

    Urządzenie wyposażone jest w akcelerometr, co pozwala na obrócenie po przesypaniu piasku i ponowne odliczanie. Możliwe jest także generowanie alarmów po przesypaniu się piasku oraz regulacja jego ilości tak aby wydłużyć / skrócić odmierzany czas. Cały proces wizualizowany jest na ekranie LCD 256x128. Akcelerometr mierzący pozycję klepsydry to ADXL202EX, natomiast wszystkim steruje mikrokontroler ATmega163.

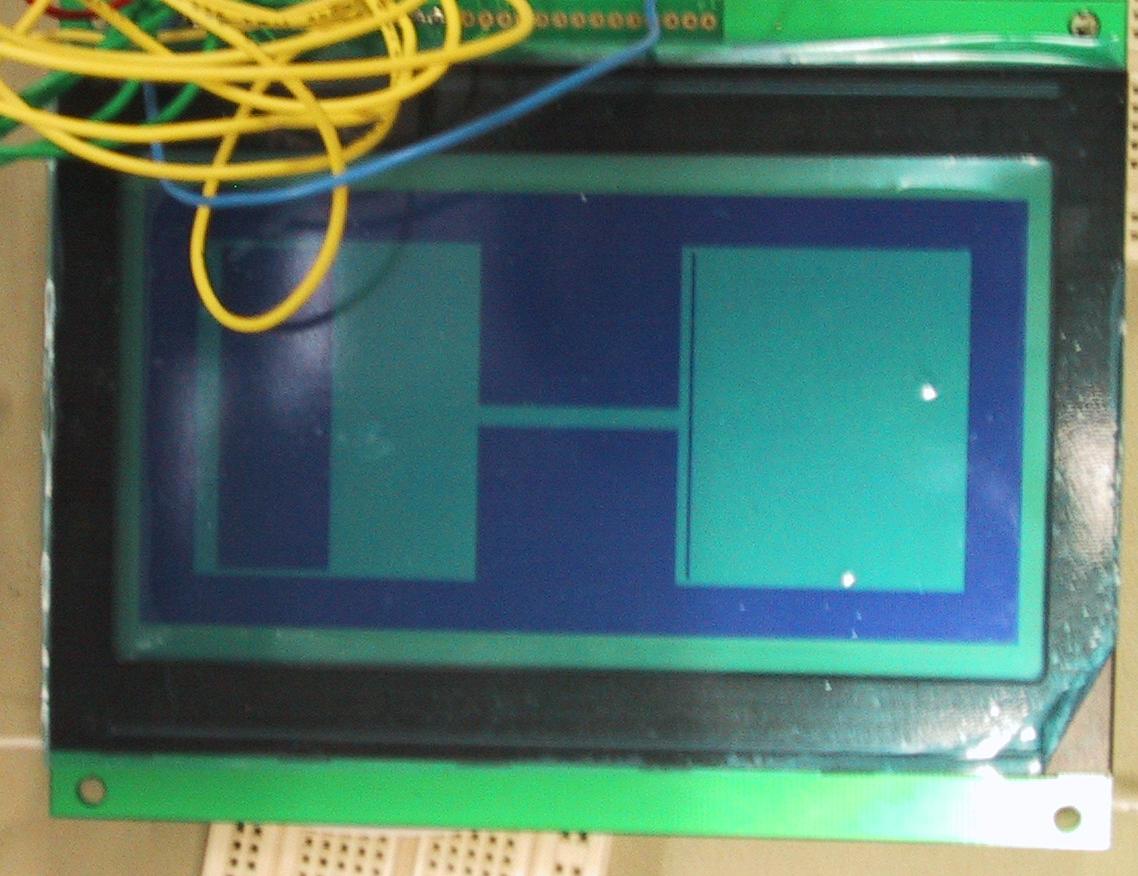

    Najtrudniejsze w projekcie okazało się rysowanie piasku (tak aby wyglądało to w miarę realistycznie) oraz samo sterowanie ekranu LCD.

    Schemat urządzenia:

    Cyfrowa klepsydra - zdjęcie, schemat, żródło

    Źródło:
    http://instruct1.cit.cornell.edu/courses/ee476/FinalProjects/s2002/akl4/home.htm

    Fajne? Ranking DIY
    O autorze
    farmazon3000
    Poziom 15  
    Offline
    farmazon3000 napisał 259 postów o ocenie 25, pomógł 3 razy. Jest z nami od 2005 roku.
  • #3 6509893
    Pawel1812
    Poziom 26  
    Z tego, co pamiętam, podobny projekt był niedawno w EDW lub EP omawiany na LEDach. Jak sobie przypomnę numer, to napiszę.
  • #4 6510897
    elektryk
    Poziom 42  
    Pawel1812 napisał:
    Z tego, co pamiętam, podobny projekt był niedawno w EDW lub EP omawiany na LEDach. Jak sobie przypomnę numer, to napiszę.
    W okolicach roku 96 w elektorze była klepsydra na mikroprocesora wyposażona w diody LED w kształcie klepsydry. W przypadku dyskutowanego projektu prostokątny kształt klepsydry zupełnie psuje efekt. Zapewne to było tylko po to żeby uprościć software.
  • #5 6511642
    muszynsk
    Poziom 12  
    Zwróćcie uwagę ze w projekcie wykorzystano akcelerometry do określenia położenia klepsydry, które to jest dokładnie odzwierciedlane na ekranie LCD - przesypywanie "pixelowego" piasku. Co jest dość ciekawe z punktu widzenia software'u. AFAIR w starszych projektach EWD/EP pokazywano wyłącznie upływ czasu - położenie klepsydry nie miało znaczenia.
