Witam mam pewien problem robię sstc i mam do wykonanie driver mosfetów i mam kilka niejasności. Schemat: Co to za fety na schemacie? co to za diody?...

Mosfety mogą być dowolne z kanałem N ,diody przy mosfetach to zenery zabezpieczające przed przebiciem bramek mosfetóch ,swoją drogą można smiało zastosować zenery 12V dla typowych mosfetów IRF.... Wydajnośc napiecia 15V musi być dobrana do obciążenia + pewny zapas

Witam Diody nie zabezpieczają tranzystorów, są do robienia DEADTIME. Niestety, ten sposób wymaga precyzyjnego dobrania tranzystorów.

Z tym że Q1 i Q3 to mosfety z kanałem P (IRF9520 np.) A Q2 i Q4 to mosfety z kanałem N (IRF520) Dalej, co do wydajności to nie musi być wielka 200-300mA styknie.... P.s. układ jest trochę "ruski" prawdę mówiąc

Układ mocno kozacki, zdecydowanie bardziej polecam driver z tego schematu: http://stevehv.4hv.org/newdriver08/DRSSTC_pndriver1_3.pdf Możesz użyć łatwo dostępnych tranzystorów IRFZ24N + IRF9Z24N.

Nazwanie tego układu "ruskim" czy "kozackim" to i tak komplement. To raczej tylko goła idea układu - brakuje rezystorów polaryzujących te diody.

no dobra dzięki wszystkim za pomoc. temat do zamknięcia

Sterownik(driver)>gdt>mosfety

Reply | New topic

#1 20 May 2009 16:14

Anonymous Anonymous

Anonymous

#1 20 May 2009 16:14

Witam mam pewien problem robię sstc i mam do wykonanie driver mosfetów i mam kilka niejasności.

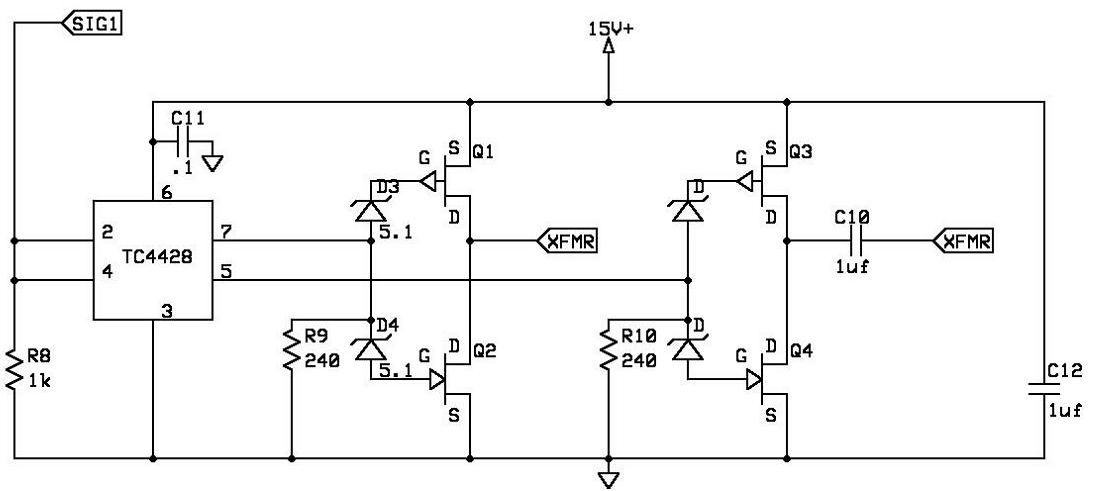

Schemat:
