LCD Vestel Model: 42780 - nie startuje zasilacz

Question

Witam. Mam problem z tym TV i nie wiem już gdzie szukać usterki, schematu do tego wynalazku nie mam też. Jestem początkujący w serwisie LCD dlatego s...

Macosmail · Answer

Witam. Tutaj znajdziesz podobny schemat. https://www.elektroda.pl/rtvforum/viewtopic.php?p=5779270#5779270 Na zdjęciu zauważyłem bark C877. Pozdrawiam.

End · Answer

Witam.
Dziękuje za odp.

U mnie widać fabrycznie nie montowano C877. C878 podstawiam nowy i zaraz zobaczymy.

Może to ma jakieś znaczenie, ale w moim TV brakuje jednej płytki i nie wiem czy dlatego ten TV nie działa czy ona jest opcjonalnie - zależnie od modelu TV.

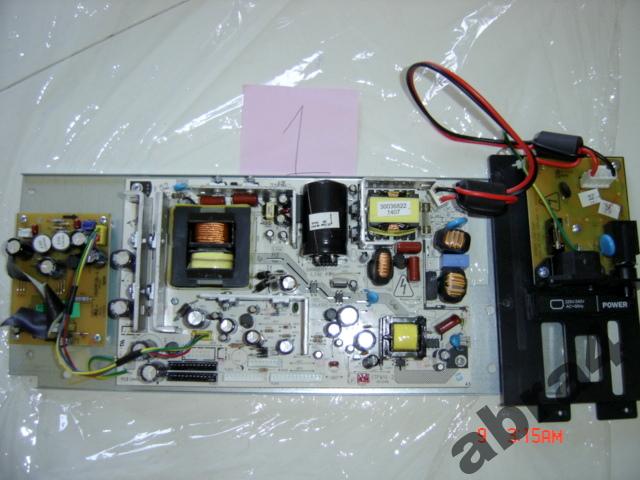

Chodzi o tą co na jest zdjęciu po lewej stronie:

UPDATE:

Niestety wymiana tego kondensatora nie przyniosła żadnego efektu.
Wydaje mi się, że wina leży gdzieś indziej - od strony pierwotnej tylko nie wiem gdzie dokładnie szukać...

Macosmail · Answer

To po lewej to jest wzmacniacz audio. TV chodził bez tego kondensatora? Dodano po 4 [minuty]: Najpierierw to musi działać STBY, żeby cokolwiek mierzyć w przetwornicy głównej/PFC. Pozdrawiam.

End · Answer

Jednak faktycznie musi być opcjonalnie, bo mam kable od głośników podłączone do złącz na płycie głównej.
Więc płytka wykluczona.

TV trafił do mnie martwy, "na oko" nikt go wcześniej nie rozkręcał i nie widać, że było coś robione.
Nadal szukam schematu, może coś się uda znaleźć.

Wiesz gdzie na tej płycie znajdują się obwody st-by? Może w tym problem...

Dodano po 8 [minuty]:

Znalazłem układ scalony od strony druku FAN7529

Macosmail · Answer

DL321 o TR807 to zasilacza STBY. FAN7529 to sterownik PFC.

End · Answer

Właśnie w międzyczasie znalazłem, że FAN7529 to od PFC.Zrobiłem pomiar napięć DL321 - może to coś pomóc w diagnozie.Kolejno piny1 - 0V2 - 1.75V3 - 1.75V4 - 2.50V5 - 315V6 - 315V7 - 315V8 - 315VSzukałem na alldatasheet.com aplikacji tego scalaka, ale niestety nic nie mogę znaleźć.Może ktoś ma notę aplikacyjną? Przekopałem całą sieć za tym i nic.

Macosmail · Answer

http://www.datasheetcatalog.org/datasheet2/e/0ze7p6itar104qq4dfy570zrfe7y.pdf

End · Answer

Po włączeniu do sieci powinienem mieć ±20V na nóżce 2 DL321, ale niestety tak nie jest. Po drodze mam jakiś stabilizator LM317T, ale na nim też nie ma żadnych napięć.
Wymieniłem go dla pewności, ale też bez skutku.
Schematu nadal szukam.

zdzich42 · Answer

Naprawiałem hurtowo te LCD (pod marką Medion) mogę sprawdzić czy dam radę załatwić płytę zasilacza i fonii, oczywiście sprawne. Mogę również dokonać pomiarów jeśli napiszesz w jakich miejscach.

lisek · Answer

DL321, DH321, DL0165RN, DM0265RN, DH0265RN, DL0365RN, DM0365RN, DL321L, DH321L, DL0165RL, DM0265RL, DH0265RL, DL0365RL, DM0365RL od =FAIRCHILD SEMICONDUCTOR= (FS).

http://www.datasheetpro.com/193680_view_DL321_datasheet.html
kliknij na download

org/ płytka kosztuje w UK 56 funtów
np. Technika/ Goodmans 40" jest na ( has power board 17PW16-2 and 17MB22 main board )

End · Answer

Witam.
Chodzi o napięcia w miejscu ST-BY czyli DL321 - jakie napięcia są na poszczególnych pinach względem nóżki 1 (GND)
Może ktoś orientuje się co w tych zasilaczach pada najczęściej?

Doczytałem, że w tym LCD jest Mainboard model: 17MB22-2

dariuszj · Answer

Nie wiem czy ten sam model, ale coś podobnego robiłem jakiś czas temu. Objawy te same. Zupełnie zimny. Prawie się poddałem. Brak schematu itd. Naprawiłem intuicyjnie. Poprostu jakimś dziwnym przeczuciem zacząłem sprawdzać rezystory i bodajże drugi czy trzeci o wartości 560k okazał się uszkodzony (rezystancja- nieskończoność). Po wymianie ruszył.

End · Answer

Witam. Ale gdzie mogę go zlokalizować? W aplikacji DL321? Czy gdzie?

Może ktoś orientuje się czy można by spróbować podmienić ten oryginalny zasilacz czyli: 17PW16-2 na 17PW20.1? od 32"?
Cała różnica polega na tym, że w tym "właściwym" modelu jest jedno szersze złącze, ale i tak tylko 4 piny są wykorzystywane.

End · Answer

Witam.Udało mi się uruchomić ten TV na zasilaczu 17PW20-V2Jak na razie telewizor działa bez zarzutu, zasilacz nie grzeje się jakoś specjalnie mocno i wszystko wydaje się być ok.

Broda196 · Answer

Mam podobny problem z takimi zasilaczami 17pw16-2, moje pytanie jakie zamienne diody d846 d845 ( po ich wylutowaniu bardzo dzimnie mala rezystancja)
Orginalne diody ZTPZ 5L60 CHN 719 nie moge znalesc nic

cpurator · Answer

Witam

Na płycie zasilacza po drugiej stronie znajduje się układ scalony IC825 z opisem H26 Y0504SA. Nie mogę znaleźć noty aplikacyjnej ani jakiejkolwiek informacji żeby go kupić czy zamienić. Proszę o jakieś info na temat tego układu, u mnie ukruszyła się noga przy podnoszeniu z druku

Z góry dzięki za info

End · Answer

Witam. Faktycznie nic nie można o nim znaleźć. Zobaczę jutro u siebie w tym uszkodzonym zasilaczu, może u mnie jest dobry akurat.

cpurator · Answer

Udało mi się zidentyfikować układ. Jest to dioda Shottky-iego STPS5L25B i już zamówiłem.
Jednak wydaje mi się że nie tu będzie problem. Mianowicie, telewizor cały czas pozostaje w stanie standby i nie mogę go włączyć. Pilota nie mam i do włączania używam klawiszy. Było OK ale po wyłączeniu już nie powstał. Mam schemat do podobnego zasilacza 17PW15-8 ale nie mam do bazówki. Proszę o jakąś wskazówkę odnośnie potencjalnego uszkodzenia lub linka na schemat.

Pozdrawiam

End · Answer

Trzeba by było postawić pamięć, bo u mnie były takie przypadki, że TV nie ruszał ze st-by właśnie przez uszkodzoną pamięć.

cpurator · Answer

Było tak że wszedłem w setup i ustawiałem. W pewnym momencie nie mogłem wyjść z ustawień więc wyłączyłem tv po tym już nie wstał. Możliwe że pamięć a może też zbieg okoliczności.
Jeśli to pamięć to gdzie mógłbym kupić kość ze wsadem? Nie chciałbym mieszać z oryginalną pamięcią. Model telewizora to Technika LCD40-107CE
Będę wdzięczny na za pomoc

End · Answer

A jakie to chassis?

lisek · Answer

Jak napisano na pewnym forum w tym zasilaczu brak startu tow 90% wina w "winnym" kondku > niebieski koło radiatora scalaka FSDM1265 (lub jego odpowiednikach)Czy masz 3,3 st-by i 3,3V 5V st-by i 5V-przelutuj trafo zasiłki / wszystkie złącza
