Rupes S235EP-rozszyfrowanie schematu z triakiem

stopi 27 Maj 2009 13:40 2531 5
  • #1 27 Maj 2009 13:40
    stopi
    Poziom 28  

    Witam! Mam takowy schemat, który rozrysowałem na podstawie płytki. Jest to płytka sterująca odkurzacza marki Rupes S235EP. Zjarał się tam jeden triak BT139 oraz rezystor ale nie ma ani rezystancji, ani oznaczeń kreskowych (bo są spalone). Schematu w necie nie ma. Jest tylko jakiś włoski PDFik z opisem wyjść płytki, ale wyjścia na płytce to widzę do czego są podlączone. Schemat wygląda tak:

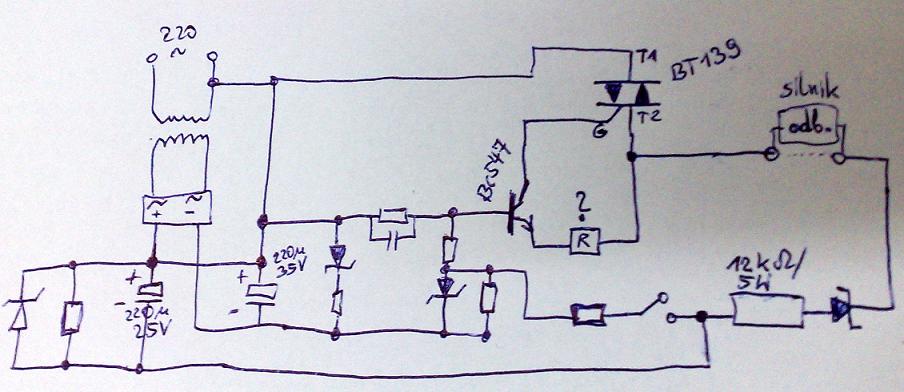

    Rupes S235EP-rozszyfrowanie schematu z triakiem

    a płytka tak:
    Rupes S235EP-rozszyfrowanie schematu z triakiem
    Rupes S235EP-rozszyfrowanie schematu z triakiem

    Nie wiem jak dobrać wartość rezystora oznaczonego na schemacie jako R ze znakiem zapytania. Nie kumam za bardzo dlaczego idzie on od emitera BC547 do jednego z wyjść triaka i jakim go zastąpić. Rezystor jest dosyć duży (1W) "Odb." to odbiornik w postaci silnika w odkurzaczu. Macie jakiś pomysł?

    0 5
  • #2 27 Maj 2009 13:59
    chudybyk
    Poziom 27  

    W obwodzie bramki triaka powinno być kilkaset omów. Spróbuj coś między 470 a 220 ohm.

    0
  • #3 27 Maj 2009 14:03
    stopi
    Poziom 28  

    Tak też myślałem. Wstawiłem tam 220Ohm/1W 20 min. temu.

    0
  • #4 27 Maj 2009 14:16
    hefid
    VIP Zasłużony dla elektroda

    Przeniosłem z: Elementy Elektroniczne

    0
  • #5 27 Kwi 2017 02:30
    Robert !!!
    Poziom 9  

    Witam.
    Mam dwa odkurzacze Rupes S235EP. W obu automat przestał działać. W jednym na auto odkurzacz chodzi non stop w drugim nie załącza się w ogóle. Pomoże ktoś to ogarnąć?
    Rupes S235EP-rozszyfrowanie schematu z triakiem Rupes S235EP-rozszyfrowanie schematu z triakiem
    Edit: 27 Kwi 2017 02:32
    Druga strona płytki bo w pierwszym poście coś nie dodało.

    0
