Rowerowy wyświetlacz widmowy

Defenestrator 19 Cze 2009 21:30 13445 13
REKLAMA
  • Rowerowy wyświetlacz widmowy

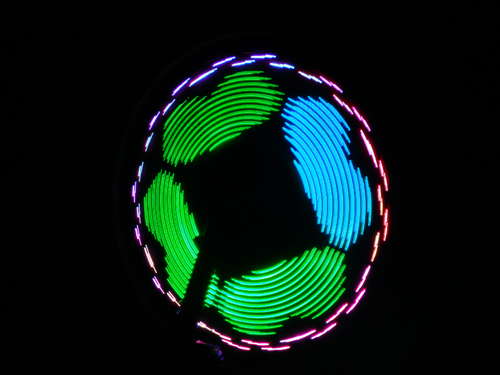

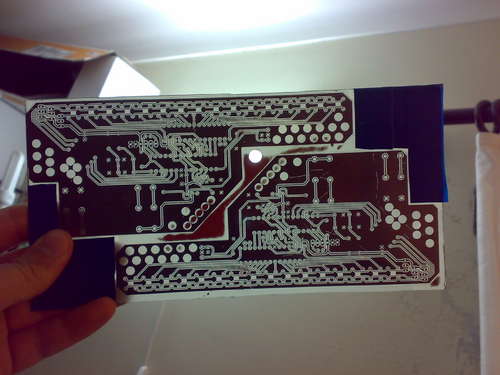

    Oto urządzenie dla tych, którzy chcą zwrócić na siebie uwagę podczas jazdy na rowerze. Niektórzy konstruują widmowe prędkościomierze do swoich jednośladów, lecz to urządzenie pozwala na znacznie więcej, ponieważ może wyświetlać tekst i grafikę w pełnym kolorze. Układ składa się z 16 diod LED RGB, sterowanych przez specjalny układ TLC5940/1 (kontroler LED PWM) i mikrokontroler Atmega168p/328p. Synchronizację obrazu osiąga się dzięki czujnikowi z efektem Halla oraz odpowiedniemu magnesowi zamontowanemu na ramie roweru. Autor ostrzega, że trzeba solidnie zabezpieczyć baterie, bo mogą odlecieć z powodu siły odśrodkowej. Całą dokumentację projektu (schemat, płytkę i kod źródłowy) można znaleźć na jego stronie.

    Źródło

    Rowerowy wyświetlacz widmowy Rowerowy wyświetlacz widmowy Rowerowy wyświetlacz widmowy Rowerowy wyświetlacz widmowy
    O autorze
    Defenestrator
    Poziom 14  
    Offline
    Defenestrator napisał 148 postów o ocenie 99. Jest z nami od 2007 roku.
  • REKLAMA
  • #2 6678878
    x98pl
    Poziom 15  
    Projekt mi się bardzo podoba :) Kiedyś miałem jojo które działało na podobnej zasadzie, tylko było monochromatyczne a synchronizacja była na zasadzie, że przy pewnej prędkości obrotowej siła ośrodkowa załączała cały układ a mikrokontroler już wiedział jaka jest mniej wiecej jakie jest opóźnienie i co jakiś czas zmieniał wyświetlany obraz dostosowując go mniej więcej przewidzianej prędkości :]
  • #3 6679001
    terragady
    Poziom 15  
    Na filmiku kiepsko to wygląda, nie zlewa się obraz na całym kole, chyba kiedyś już było coś podobnego na elce, i nie było tam przypadkiem takich 3ech ramion z diodami? Wtedy o wiele lepiej by było widać grafikę.
  • REKLAMA
  • #4 6679756
    WoŹnY
    Poziom 28  
    Jak dla mnie to kamera jest za wolna aby sensownie ten efekt zobrazować. W rzeczywistości pewnie to piej wygląda, nie mniej jednak trzeba by się skusić i zrobić np. ze cztery takie ramiona przesunięte o kąt prosty. Co to by dało? Stabilniejszy obraz przy 4 krotnie mniejszej prędkości, ale i oczywiście blisko 4 krotny wzrost kosztów.
  • #5 6679931
    Dawid_20
    Poziom 17  
    To raczej nie kamera, kiedyś też zrobiłem podobną zabaweczkę na rower 24ledy tyle że w jednym kolorze. Chodziło to całkiem dobrze gdy rower był przewrócony i ręcznie zasuwało się pedałami, a podczas normalnej jazdy trzeba było ostro pruć na rowerze żeby obraz był płynny. Tak więc ciężko jest to uzyskać przy tylko jednej takiej linijce.
  • REKLAMA
  • #6 6680515
    terragady
    Poziom 15  
    WoŹnY napisał:
    Jak dla mnie to kamera jest za wolna aby sensownie ten efekt zobrazować. W rzeczywistości pewnie to piej wygląda, nie mniej jednak trzeba by się skusić i zrobić np. ze cztery takie ramiona przesunięte o kąt prosty. Co to by dało? Stabilniejszy obraz przy 4 krotnie mniejszej prędkości, ale i oczywiście blisko 4 krotny wzrost kosztów.


    Ja wiem czy taki czterokrotny wzrost. Zgodzę się że efekt czterokrotnie lepszy. Widziałem też kiedyś ktoś miał wentyl taki świecący, chyba one domyślnie są dla samochodów to wtedy ładnie wygląda, a na rowerze też widmo się nie pokrywało, ale jakby założyć takie 4 czy nawet więcej w wielu kolorach to efekt by był fajniejszy.

    Pozdrawiam
  • #7 6686777
    markovip
    Poziom 34  
    Aby zmniejszyć siły odśrodkowe działające na baterie, zwyczajnie trzeba jest zamontować bliżej osi koła.
  • REKLAMA
  • #8 6689931
    MADevil
    Poziom 18  
    Podstawowe pytanie w yego typu konstrukcji brzmi: z jaką minimalną prędkością trzeba jechać, żeby efekt był widoczny z zadowalającą jakością. Z moich obserwacji wynika, że prędkość są trochę za duże na rower. Jedyna droga, to stosowanie wielu zsynchronizowanych urządzeń, min. 3 na koło. Optymalnie pewnie 4 co 90stopni...
  • #10 6692059
    spearhead
    Poziom 12  
    da się gdzieś to kupić? i za ile
  • #11 7252977
    Zajc3w
    Poziom 14  
    o LOL ten monkeyelectric to ATmega 168 + 3 sterowniki 16xled PWM Atmega na wewnętrznym oscylatorze. Scalaczki po 6.50 netto znalazłem podobne MBI5030GF/GTS lub MBI5031GD.

    kupić się da 64$ , ale i ile fajniej zdziełać samemu :D
  • #12 7253178
    Konto nie istnieje
    Konto nie istnieje  
  • #13 7257010
    Zajc3w
    Poziom 14  
    Jeśli oświetlenie koła przedniego dasz białe, a tylnego czerwone, ewentualnie oba żółte to można to podciągnąć pod oświetlenie "pozycyjne" i Policja nic Ci nie zrobi.

    A najlepiej używać na imprezach typu masa krytyczna Policja wtedy co najwyżej przypilnuje wyłączenia na koniec.


    Masa krytyczna jest organizowana na całym świecie w każdym większym mieście.

    P.S i niech mod usunie znowu tego posta to .....się wkurzę niezmiernie.
  • #14 7257214
    Konto nie istnieje
    Konto nie istnieje  
