Zasilacz stabilizowany 0-30V 3w1

Tasiorsz 20 Cze 2009 23:01 23278 30
  • Zasilacz stabilizowany 0-30V 3w1

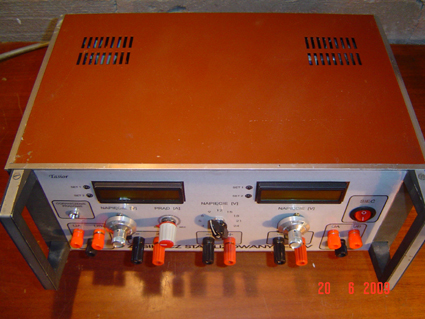

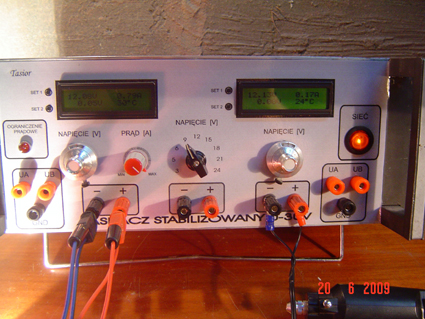

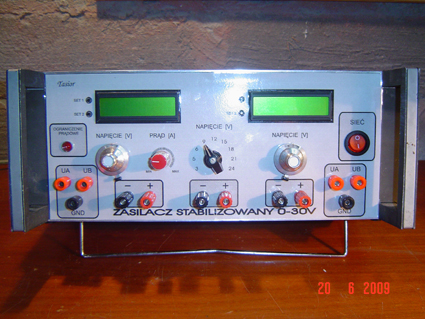

    Zasilacz stabilizowany który zbudowałem posiada trzy moduły zasilające (od lewej):
    1) Według projektu z http://www.electronics-lab.com/projects/power/003/index.html z małymi zmianami mającymi na celu zwiększenie wydajności prądowej. Z zasilacza przy obciążeniu dwoma żarówkami uzyskałem ponad 8A przy 12V-co widać na zamieszczonym zdjęciu (6A przy 24V) przy większych prądach zasilacza nie testowałem. Do regulacji napięcia wykorzystałem potencjometr wieloobrotowy 10kOHM (bardzo dobrze spełnia swoje zadanie), do regulacji prądu wykorzystałem zwykły potencjometr 10kOHM Do pomiaru prądu, napięcia i temperatury radiatora wykorzystałem moduł AVT2857 http://sklep.avt.pl/p/pl/482721/modul+woltomi...statem+-+zestaw+do+samodzielnego+montazu.html w którym też dokonałem zmian w celu uzyskania dokładniejszego pomiaru napięcia przy dużym obciążeniu. Zabezpieczenie prądowe i temperaturowe miernika zostało wykorzystane w zasilaczu. W tym miejscu chciałbym podziękować „joozwa” a w szczególności „traax” na projekcje, którego się wzorowałem.
    Przy budowie tego zasilacza proszę się posiłkować również:
    https://www.elektroda.pl/rtvforum/topic975213-0.html
    https://www.elektroda.pl/rtvforum/topic685255.html
    https://www.elektroda.pl/rtvforum/topic832042.html
    https://www.elektroda.pl/rtvforum/topic332823.html
    https://www.elektroda.pl/rtvforum/topic896128.html
    https://www.elektroda.pl/rtvforum/topic402613.html
    2) Zasilacz regulowany skokowo wykorzystujący dobrze znany LM317. Do wyregulowania każdego z nastawionych napięć użyłem rezystory regulowane 5kOHM.
    3) Zasilacz regulowany płynie, który również wykorzystuje LM317.
    Wzorowałem się na dobrze znanych projektach zasilaczy regulowanych wykorzystujących wyżej wymieniony stabilizator (do regulacji napięcia wykorzystałem potencjometr wieloobrotowy 5kOHM) np:
    http://www.nikomp.com.pl/zestawyN/N-054.htm
    Do pomiaru prądu, napięcia i temperatury radiatora wykorzystałem podobnie jak w pierwszym module zasilacza wykorzystałem KIT AVT2857. Miernik ten realizuje funkcje ograniczenia prądowego oraz załacza wentylator chłodzący radiator po przekroczeniu nastawionej wartości na wyświetlaczu (podobnie jak w pierwszym module zasilacza stabilizowanego)

    W zasilaczu wykorzystałem trzy transformatory:
    1) do pierwszego zasilacza
    2) do drugiego i trzeciego zasilacza (trafo dwuuzwojeniowe)
    3) dla potrzeb własnych zasilacza (trafo dwuuzwojeniowe). Zasilanie dla mierników AVT2857 (przy wykorzystaniu zasilacza na stabilizatorze 7812) oraz zasilanie wentylatorów chłodzących radiatory (przy wykorzystaniu zasilacza na stabilizatorze 7818)

    Płytę czołową została wykonana w CORELU. Za laminowane miejsca na mierniki, elementy regulacyjne, przyłączeniowe itp. zostały wycięte skalpelem. Płyta została przymocowana do „metalowej przedniej konstrukcji” przy użyciu taśmy obustronnie klejącej.

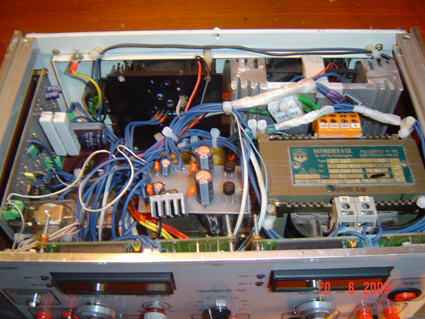

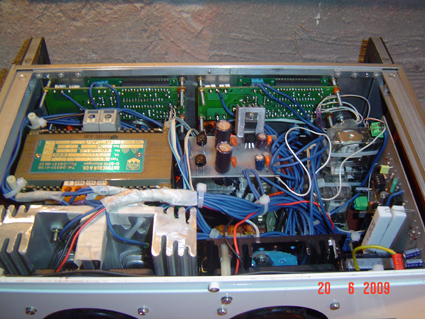

    Wewnątrz zasilacza jest trochę nieporządek (dużo kabli) inaczej nie dało się tego zrobić w tej obudowie. Przewody zostały spięte opaskami, a w miejscach gdzie może wystąpić duże promieniowanie cieplne zabezpieczone taśmą odporną na wysoką temperaturę.

    Jeżeli miał bym jeszcze raz budować taki zasilacz na pewno wykorzystałbym większą obudowę i zrezygnował z transformatora potrzeb własnych zasilacza na rzecz nawinięcia dodatkowego bądź dodatkowych uzwojeń na pierwszym transformatorze.

    Pomimo dużych problemów związanych z powiększeniem wydajności prądowej zasilacza nr 1 polecam wykonanie tego urządzenia.

    Zasilacz stabilizowany 0-30V 3w1 Zasilacz stabilizowany 0-30V 3w1 Zasilacz stabilizowany 0-30V 3w1 Zasilacz stabilizowany 0-30V 3w1 Zasilacz stabilizowany 0-30V 3w1 Zasilacz stabilizowany 0-30V 3w1

    Pozdrawiam
    Tasiorsz
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    Tasiorsz
    Poziom 12  
    Offline
    Specjalizuje się w: utrzymanie ruchu elektrycznego
    Tasiorsz napisał 64 postów o ocenie 212, pomógł 0 razy. Mieszka w mieście Warszawa. Jest z nami od 2007 roku.
  • Multimetr FlukeMultimetr Fluke
  • #2
    SirKamil90
    Poziom 14  
    No piękny zasilacz, co najważniejsze - solidnie wykonany. Powiedz mi kolego skąd wziełeś takie potencjometry wieloobrotowe? Nigdzie takich nie mogę znaleźć, a często są spotykane w starszego typu oscyloskopach czy generatorach częstotliwości, ale w żadnym sklepie czegoś takiego niestety nie widziałem..
  • Multimetr FlukeMultimetr Fluke
  • #4
    mlody91
    Poziom 20  
    Bardzo fajna konstrukcja jako nieliczna z przedstawionych zasilaczy wpadła mi w oko ;). Napisz mi jaka jest mniej-więcej moc Trafa nr1, a jeśli jej nie znasz to podaj pole przekroju rdzenia. Jeszcze jedna sprawa z czego pozyskałeś taką obudowę i gdzie ją dostałeś? Podaj jej zbliżone wymiary. Czym wycinałeś otwory pod wentylator? No i jak możesz załatw jakieś lepszej jakości fotki. Gratuluję!
  • #5
    psine.pl

    Poziom 29  
    Zasilacz bardzo mi się podoba .
    Moim skromnym zdaniem najlepszy jaki do tej pory widziałem.
    Jedyną zmianę , jaką mógłbym zaproponować to np zasosować cyfrowe potncjometry zamiast tych "kęconych" bo z tego co widzę jak zaczną "trzeszczeć" to ich wymiana będzie bardzo kłopotliwa.

    a do autora mam pytanie : z czego ta obudowa bo jest super .

    Pozdrawiam
    Marek
  • #6
    Tasiorsz
    Poziom 12  
    „mlody91” poniżej zamieszczam fotkę tabliczki znamionowej transformatora nr1.
    Zasilacz stabilizowany 0-30V 3w1

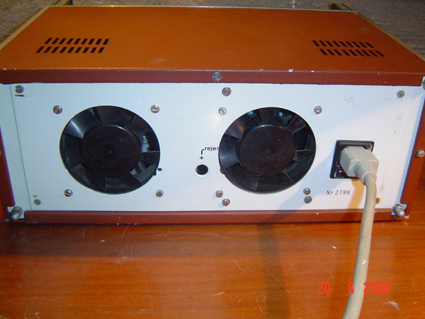

    Obudowa jest ze starego urządzenia sam nie wiem do czego ono służyło o wymiarach 34,5x21x13,5. Jeżeli chodzi o otwory pod wentylatory to zostały wycięte w oryginalnej płycie tylnej obudowy przy pomocy frezarki CMC. Oryginalna płyta czołowa nie została wykorzystana z powodu dużych i wielu otworów wiec została dorobiona z blachy nierdzewnej, której projekt został wykonany w Corelu następnie zapisany w AutoCad-ie aby frezarka CMC mogła obrobić ten format. Panel przedni przystwożył mi wiele problemów związanych z miernikami AVT2857.
